Ирина Эланс
Заказ: 1145187

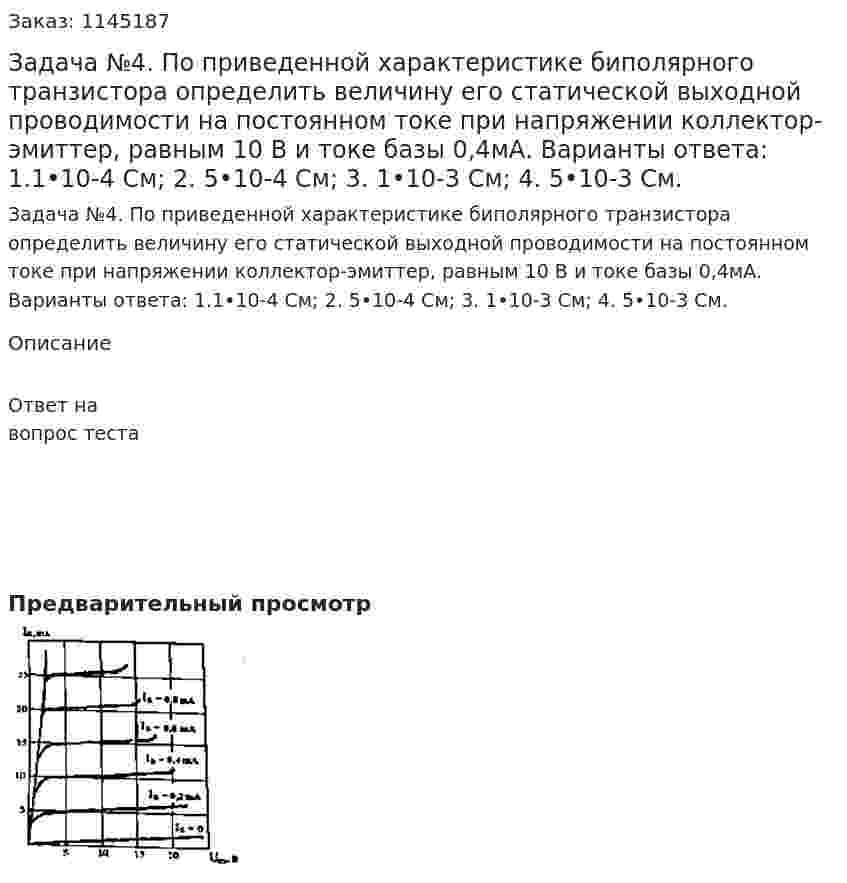

Задача №4. По приведенной характеристике биполярного транзистора определить величину его статической выходной проводимости на постоянном токе при напряжении коллектор-эмиттер, равным 10 В и токе базы 0,4мА. Варианты ответа: 1.1•10-4 См; 2. 5•10-4 См; 3. 1•10-3 См; 4. 5•10-3 См.
Задача №4. По приведенной характеристике биполярного транзистора определить величину его статической выходной проводимости на постоянном токе при напряжении коллектор-эмиттер, равным 10 В и токе базы 0,4мА. Варианты ответа: 1.1•10-4 См; 2. 5•10-4 См; 3. 1•10-3 См; 4. 5•10-3 См.
Описание
Ответ на вопрос теста
