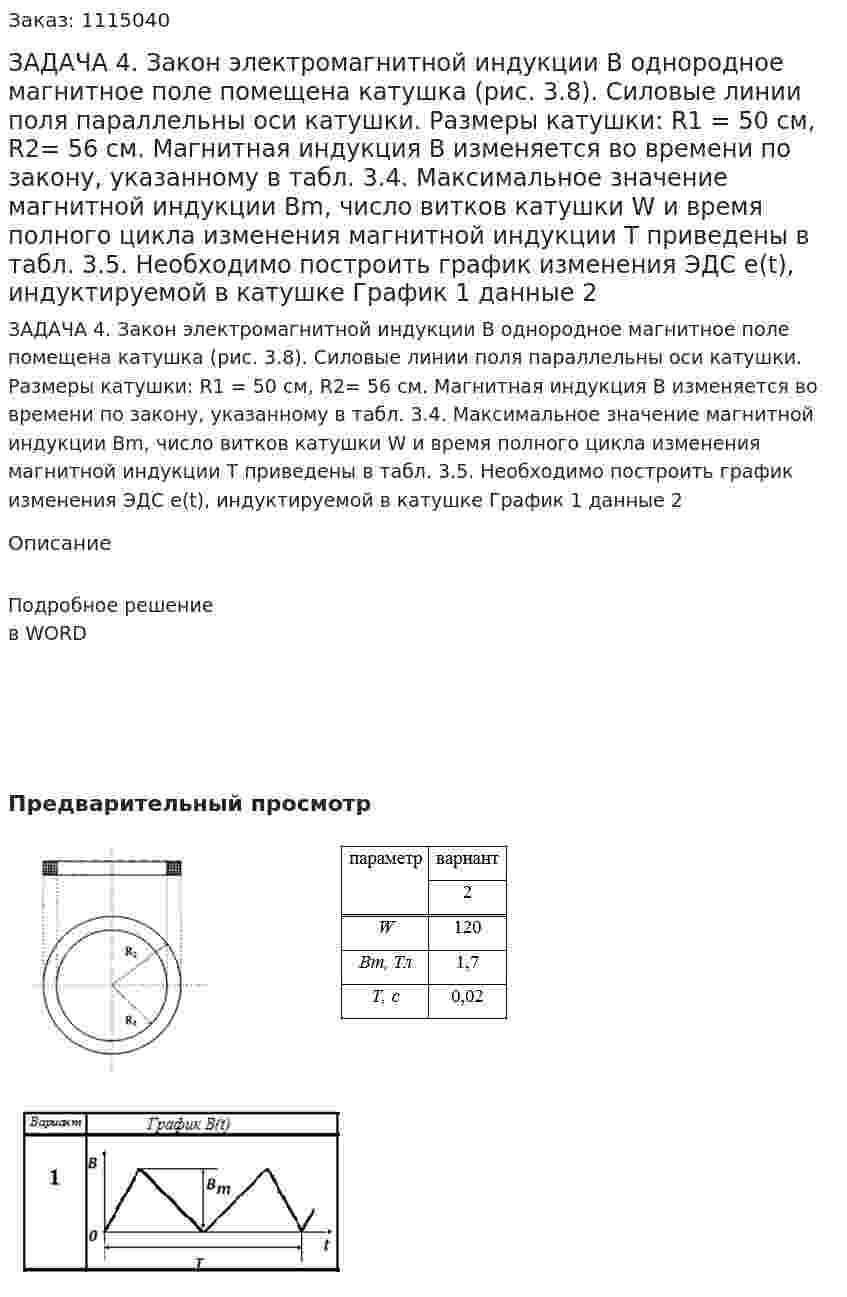

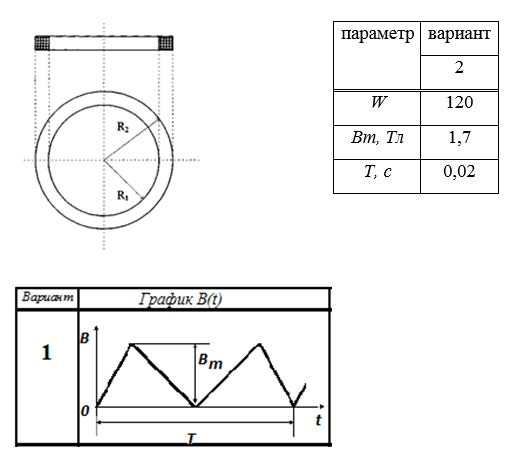

ЗАДАЧА 4. Закон электромагнитной индукции В однородное магнитное поле помещена катушка (рис. 3.8). Силовые линии поля параллельны оси катушки. Размеры катушки: R1 = 50 см, R2= 56 см. Магнитная индукция В изменяется во времени по закону, указанному в табл. 3.4. Максимальное значение магнитной индукции Вm, число витков катушки W и время полного цикла изменения магнитной индукции Т приведены в тaбл. 3.5. Необходимо построить график изменения ЭДС е(t), индуктируемой в катушке График 1 данные 2
ЗАДАЧА 4. Закон электромагнитной индукции В однородное магнитное поле помещена катушка (рис. 3.8). Силовые линии поля параллельны оси катушки. Размеры катушки: R1 = 50 см, R2= 56 см. Магнитная индукция В изменяется во времени по закону, указанному в табл. 3.4. Максимальное значение магнитной индукции Вm, число витков катушки W и время полного цикла изменения магнитной индукции Т приведены в тaбл. 3.5. Необходимо построить график изменения ЭДС е(t), индуктируемой в катушке График 1 данные 2
Описание
Подробное решение в WORD
- Задача 4 Имеются следующие данные о товарообороте магазина (см. таблицу)Для изучения особенностей погодовой динамики товарооборота рассчитайте отсутствующие в таблице сведения и занесите в таблицу. Определите средние за период: товарооборот, абсолютный прирост товарооборота, темп роста и прироста, проведите аналитическое выравнивание динамического ряда и дайте прогноз на 7-ой год.
- Задача 4Используя данные, приведённые в таблице 2.2 для электрической цепи переменного тока (рис. 2.5, с. 25) для каждого варианта задания, определить напряжение U, действующее на зажимах цепи, показание ваттметра W, ёмкость С2 конденсатора при резонансе токов, если на участке 1 – 2 электрической цепи амперметр А показывает ток I = 6 A, а частота тока питающей цепи f = 50 Гц. Построить векторную диаграмму токов и напряжений для всей электрической цепи. Вариант 19Дано: I4=6A; f=50 Гц; R1=6 Ом; R2=8 Ом; XL1=4 Ом; XL2=4 Ом; XC1=8 Ом
- Задача 4Используя данные, приведённые в таблице 2.2 для электрической цепи переменного тока (рис. 2.5, с. 25) для каждого варианта задания, определить напряжение U, действующее на зажимах цепи, показание ваттметра W, ёмкость С2 конденсатора при резонансе токов, если на участке 1 – 2 электрической цепи амперметр А показывает ток I = 6 A, а частота тока питающей цепи f = 50 Гц. Построить векторную диаграмму токов и напряжений для всей электрической цепи. Вариант 19Дано: I4=6A; f=50 Гц; R1=6 Ом; R2=8 Ом; XL1=4 Ом; XL2=4 Ом; XC1=8 Ом
- Задача 4Используя данные, приведённые в таблице 2.2 для электрической цепи переменного тока (рис. 2.5, с. 25) для каждого варианта задания, определить напряжение U, действующее на зажимах цепи, показание ваттметра W, ёмкость С2 конденсатора при резонансе токов, если на участке 1 – 2 электрической цепи амперметр А показывает ток I = 6 A, а частота тока питающей цепи f = 50 Гц. Построить векторную диаграмму токов и напряжений для всей электрической цепи. Вариант 29Дано: I4=6A; f=50 Гц; R1=24Ом; R2=32Ом; XL1=14Ом;XL2=24Ом; XC1=5Ом
- Задача 4Используя данные, приведённые в таблице 2.2 для электрической цепи переменного тока (рис. 2.5, с. 25) для каждого варианта задания, определить напряжение U, действующее на зажимах цепи, показание ваттметра W, ёмкость С2 конденсатора при резонансе токов, если на участке 1 – 2 электрической цепи амперметр А показывает ток I = 6 A, а частота тока питающей цепи f = 50 Гц. Построить векторную диаграмму токов и напряжений для всей электрической цепи. Вариант 29Дано: I4=6A; f=50 Гц; R1=24Ом; R2=32Ом; XL1=14Ом;XL2=24Ом; XC1=5Ом
- Задача 4Используя данные, приведённые в таблице 2.2 для электрической цепи переменного тока (рис. 2.5, с. 25) для каждого варианта задания, определить напряжение U, действующее на зажимах цепи, показание ваттметра W, ёмкость С2 конденсатора при резонансе токов, если на участке 1 – 2 электрической цепи амперметр А показывает ток I = 6 A, а частота тока питающей цепи f = 50 Гц. Построить векторную диаграмму токов и напряжений для всей электрической цепи. Вариант 6Дано: U=100B R1=2; R3=3 Ом; R4=6 Ом; R5=10 Ом xL3 = 4 Ом; xc1 = 5 Ом; xC4 = 8 Ом. xC7 = 25. B1, B4, B5 B7 B3 Замкнуты
- Задача 4Используя данные, приведённые в таблице 2.2 для электрической цепи переменного тока (рис. 2.5, с. 25) для каждого варианта задания, определить напряжение U, действующее на зажимах цепи, показание ваттметра W, ёмкость С2 конденсатора при резонансе токов, если на участке 1 – 2 электрической цепи амперметр А показывает ток I = 6 A, а частота тока питающей цепи f = 50 Гц. Построить векторную диаграмму токов и напряжений для всей электрической цепи. Вариант 6Дано: U=100B R1=2; R3=3 Ом; R4=6 Ом; R5=10 Ом xL3 = 4 Ом; xc1 = 5 Ом; xC4 = 8 Ом. xC7 = 25. B1, B4, B5 B7 B3 Замкнуты
- Задача 4. Для электрической цепи, схема которой изображена на рис.3.1 -3.17 по заданным в таблице 3 параметрам и линейному напряжению определить фазные и линейные токи, ток в нейтральном проводе (для четырехпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму напряжений и токов на комплексной плоскости Вариант 9 Дано: Рис. 3.4 Uл = 127 В Ra = 16.8 Ом, Rb = 8 Ом, Rc = 8 Ом Xa = 14.2 Ом, Xb = 6 Ом, Xc = 4 Ом
- Задача 4. Для электрической цепи, схема которой изображена на рис.3.1 -3.17 по заданным в таблице 3 параметрам и линейному напряжению определить фазные и линейные токи, ток в нейтральном проводе (для четырехпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму напряжений и токов на комплексной плоскости Вариант 9 Дано: Рис. 3.4 Uл = 127 В Ra = 16.8 Ом, Rb = 8 Ом, Rc = 8 Ом Xa = 14.2 Ом, Xb = 6 Ом, Xc = 4 Ом
- Задача 4. ДПТ параллельного возбуждения Дано: P1=10 кВт Uн=220 В Rя=0.1 Ом Rв=100 Ом η=0.9 Определить: P2, Iн, ΣP, E Ответить на вопрос: начертить схему ДПТ параллельного возбуждения, объяснить назначение элементов.
- Задача 4. ДПТ параллельного возбуждения Дано: P1=10 кВт Uн=220 В Rя=0.1 Ом Rв=100 Ом η=0.9 Определить: P2, Iн, ΣP, E Ответить на вопрос: начертить схему ДПТ параллельного возбуждения, объяснить назначение элементов.
- Задача 4 Если R=XL=22 Ом и показания амперметра pAA=10 А, то амперметры pAB, pAC, pA0 соответственно покажут…. a. 17,3 А, 17,3 А, ≠0 b. 10 А, 10 А, ≠0 c. 10 А, 10 А, 0 d, 17,3 А, 17,3 А, 0
- Задача 4 Если R=XL=22 Ом и показания амперметра pAA=10 А, то амперметры pAB, pAC, pA0 соответственно покажут…. a. 17,3 А, 17,3 А, ≠0 b. 10 А, 10 А, ≠0 c. 10 А, 10 А, 0 d, 17,3 А, 17,3 А, 0
- ЗАДАЧА 4. Закон электромагнитной индукции В однородное магнитное поле помещена катушка (рис. 3.8). Силовые линии поля параллельны оси катушки. Размеры катушки: R1 = 50 см, R2= 56 см. Магнитная индукция В изменяется во времени по закону, указанному в табл. 3.4. Максимальное значение магнитной индукции Вm, число витков катушки W и время полного цикла изменения магнитной индукции Т приведены в тaбл. 3.5. Необходимо построить график изменения ЭДС е(t), индуктируемой в катушке График 1 данные 2
