Заказ: 1146565

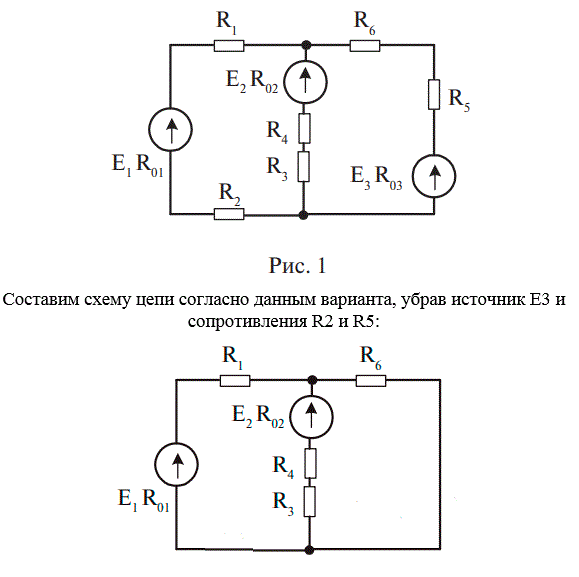

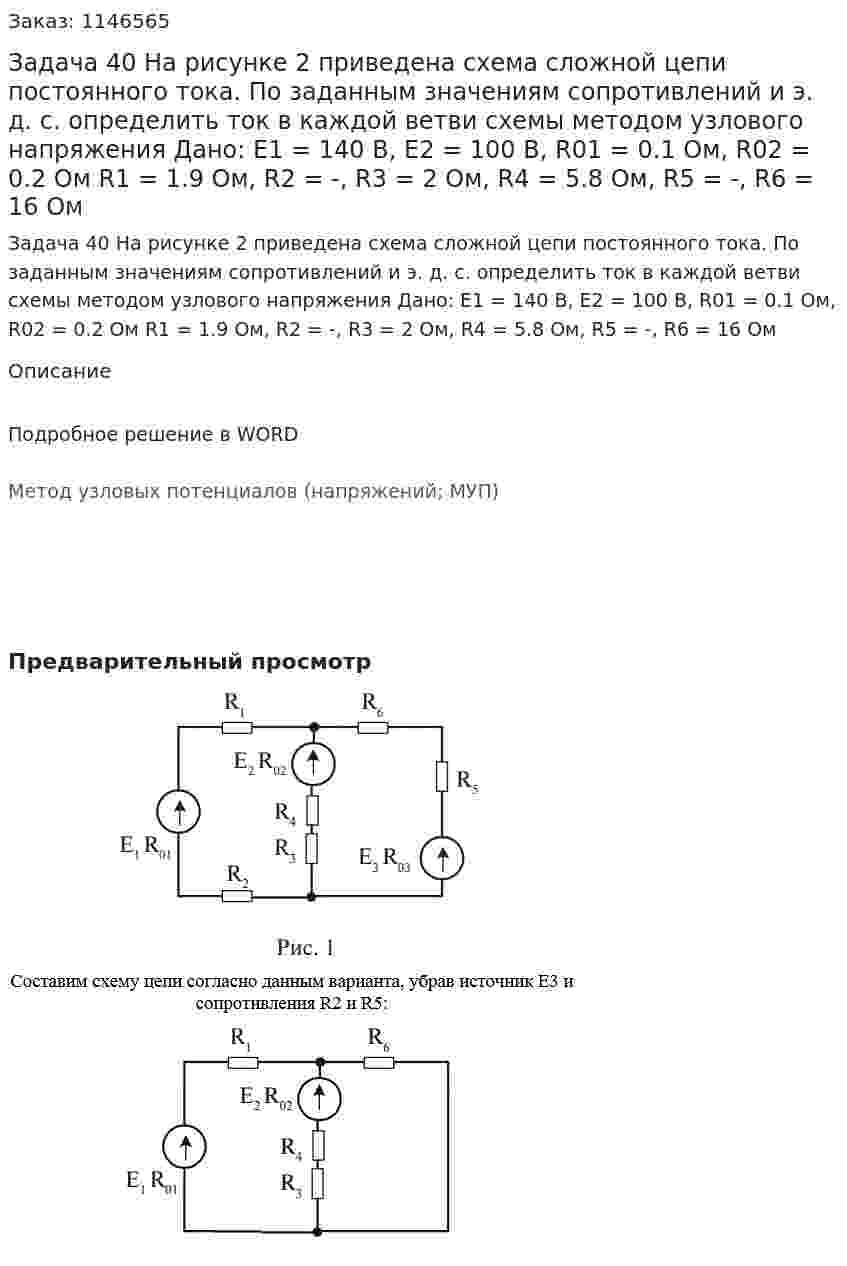

Задача 40 На рисунке 2 приведена схема сложной цепи постоянного тока. По заданным значениям сопротивлений и э. д. с. определить ток в каждой ветви схемы методом узлового напряжения Дано: Е1 = 140 В, Е2 = 100 В, R01 = 0.1 Ом, R02 = 0.2 Ом R1 = 1.9 Ом, R2 = -, R3 = 2 Ом, R4 = 5.8 Ом, R5 = -, R6 = 16 Ом
Задача 40 На рисунке 2 приведена схема сложной цепи постоянного тока. По заданным значениям сопротивлений и э. д. с. определить ток в каждой ветви схемы методом узлового напряжения Дано: Е1 = 140 В, Е2 = 100 В, R01 = 0.1 Ом, R02 = 0.2 Ом R1 = 1.9 Ом, R2 = -, R3 = 2 Ом, R4 = 5.8 Ом, R5 = -, R6 = 16 Ом
Описание
Подробное решение в WORD
Метод узловых потенциалов (напряжений; МУП)
