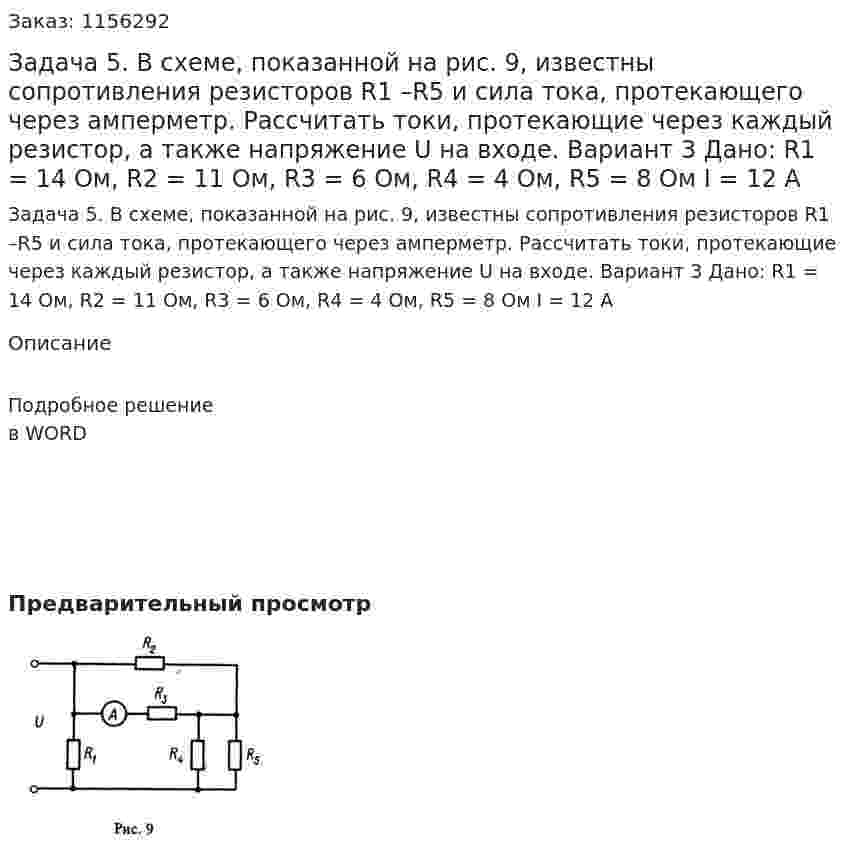

Задача 5. В схеме, показанной на рис. 9, известны сопротивления резисторов R1 –R5 и сила тока, протекающего через амперметр. Рассчитать токи, протекающие через каждый резистор, а также напряжение U на входе. Вариант 3 Дано: R1 = 14 Ом, R2 = 11 Ом, R3 = 6 Ом, R4 = 4 Ом, R5 = 8 Ом I = 12 A
Задача 5. В схеме, показанной на рис. 9, известны сопротивления резисторов R1 –R5 и сила тока, протекающего через амперметр. Рассчитать токи, протекающие через каждый резистор, а также напряжение U на входе. Вариант 3 Дано: R1 = 14 Ом, R2 = 11 Ом, R3 = 6 Ом, R4 = 4 Ом, R5 = 8 Ом I = 12 A
Описание
Подробное решение в WORD
- Задача 5. В схеме, показанной на рис. 9, известны сопротивления резисторов R1 –R5 и сила тока, протекающего через амперметр. Рассчитать токи, протекающие через каждый резистор, а также напряжение U на входе. Вариант 3 Дано: R1 = 14 Ом, R2 = 11 Ом, R3 = 6 Ом, R4 = 4 Ом, R5 = 8 Ом I = 12 A
- Задача 5 В схеме, показанной на рис., известны сопротивления резисторов R1 - R5 и сила тока I, показываемая амперметром. Рассчитать токи, протекающие через каждый резистор, а также напряжение U на входе. Вариант 17R1 = 10 Ом, R2 = 3 Ом, R3 = 5 Ом, R4 = 8 Ом, R5 = 13 Ом, I = 5 Ф
- Задача 5 В схеме, показанной на рис., известны сопротивления резисторов R1 - R5 и сила тока I, показываемая амперметром. Рассчитать токи, протекающие через каждый резистор, а также напряжение U на входе. Вариант 17R1 = 10 Ом, R2 = 3 Ом, R3 = 5 Ом, R4 = 8 Ом, R5 = 13 Ом, I = 5 Ф
- Задача 5. Дано: линейный пассивный двухполюсник, входные напряжение и ток которого синусоидальны (см. рисунок), где Um= 220√2 В, Im= 5√2 А. Определить комплексное сопротивление двухполюсника, комплексную, активную и реактивную мощности двухполюсника
- Задача 5. Дано: линейный пассивный двухполюсник, входные напряжение и ток которого синусоидальны (см. рисунок), где Um= 220√2 В, Im= 5√2 А. Определить комплексное сопротивление двухполюсника, комплексную, активную и реактивную мощности двухполюсника
- Задача 5Для заданной схемы транзисторного усилительного каскада определить KU, KE, Rвх, Rвых, если EC = 10 B, Rи = 6,2 кОм, Eсм = 5 B, Rз = 820 кОм, Cp = 1 мкФ, er = 2 B, Rr = 20 кОм, f = 1000 Гц. Параметры транзистора Ico = 2 mA, Uзо = 2 B, ri = 100 кОм, S = 1 mA/B.
- Задача 5 Для идеальных диодов найти I и U в цепи
- Задача 5 (варианты 0-25). Обмотки трехфазного асинхронного двигателя с фазным ротором, сопротивление фаз обмоток которого R1, R2, X1, X2, соединен треугольником. Номинальное напряжение Uном, частота f=50 Гц. Число витков на фазу обмоток w1, w2, число пар полюсов р. Определить: пусковые токи статора и ротора, пусковой вращающий момент, коэффициент мощности при пуске двигателя без пускового реостата, значение сопротивления пускового реостата, обеспечивающего максимальный пусковой момент; величину максимального пускового момента и коэффициент мощности при пуске двигателя с реостатом. При расчете током холостого хода пренебречь. Построить естественную механическую характеристику двигателя. Вариант 10 Дано: Uном = 380 В, R1 = 0.78 Ом, R2 = 0.04 Ом, X1 = 3.64 Ом, X2= 0.48 Ом, w1 = 228, w2 = 42, p=3, Sном = 3.0%
- Задача 5 (варианты 0-25). Обмотки трехфазного асинхронного двигателя с фазным ротором, сопротивление фаз обмоток которого R1, R2, X1, X2, соединен треугольником. Номинальное напряжение Uном, частота f=50 Гц. Число витков на фазу обмоток w1, w2, число пар полюсов р. Определить: пусковые токи статора и ротора, пусковой вращающий момент, коэффициент мощности при пуске двигателя без пускового реостата, значение сопротивления пускового реостата, обеспечивающего максимальный пусковой момент; величину максимального пускового момента и коэффициент мощности при пуске двигателя с реостатом. При расчете током холостого хода пренебречь. Построить естественную механическую характеристику двигателя. Вариант 12 Дано: Uном = 380 В, R1 = 0.76 Ом, R2 = 0.065 Ом, X1 = 2,24 Ом, X2= 0.54 Ом, w1 = 272, w2 = 78, p=2, Sном = 2,5%
- Задача 5 (варианты 0-25). Обмотки трехфазного асинхронного двигателя с фазным ротором, сопротивление фаз обмоток которого R1, R2, X1, X2, соединен треугольником. Номинальное напряжение Uном, частота f=50 Гц. Число витков на фазу обмоток w1, w2, число пар полюсов р. Определить: пусковые токи статора и ротора, пусковой вращающий момент, коэффициент мощности при пуске двигателя без пускового реостата, значение сопротивления пускового реостата, обеспечивающего максимальный пусковой момент; величину максимального пускового момента и коэффициент мощности при пуске двигателя с реостатом. При расчете током холостого хода пренебречь. Построить естественную механическую характеристику двигателя. Вариант 12 Дано: Uном = 380 В, R1 = 0.76 Ом, R2 = 0.065 Ом, X1 = 2,24 Ом, X2= 0.54 Ом, w1 = 272, w2 = 78, p=2, Sном = 2,5%
- Задача 5, варианты 41-50. Составить схему мостового выпрямителя, использовав стандартные диоды, параметры которых приведены в табл. 11. Мощность потребителя Рd, Вт, с напряжением литания Ud, В. Пояснить порядок составления схемы для диодов с данными параметрами. Данные для своего варианта взять из табл. 5. Вариант 45
- Задача 5, варианты 41-50. Составить схему мостового выпрямителя, использовав стандартные диоды, параметры которых приведены в табл. 11. Мощность потребителя Рd, Вт, с напряжением литания Ud, В. Пояснить порядок составления схемы для диодов с данными параметрами. Данные для своего варианта взять из табл. 5.Вариант 46
- Задача 5. В линейной электрической цепи постоянного тока R1=21 Ом, R2=940 Ом, R3=14 Ом, L=0,065 Гн, С=50 мкФ, Е=380 В. Определить характер переходного процесса в цепи (апериодический или колебательный), рассчитать время переходного процесса и записать в общем виде выражение для свободных составляющих токов и напряжений.
- Задача 5. В линейной электрической цепи постоянного тока R1=21 Ом, R2=940 Ом, R3=14 Ом, L=0,065 Гн, С=50 мкФ, Е=380 В. Определить характер переходного процесса в цепи (апериодический или колебательный), рассчитать время переходного процесса и записать в общем виде выражение для свободных составляющих токов и напряжений.
