Заказ: 1146678

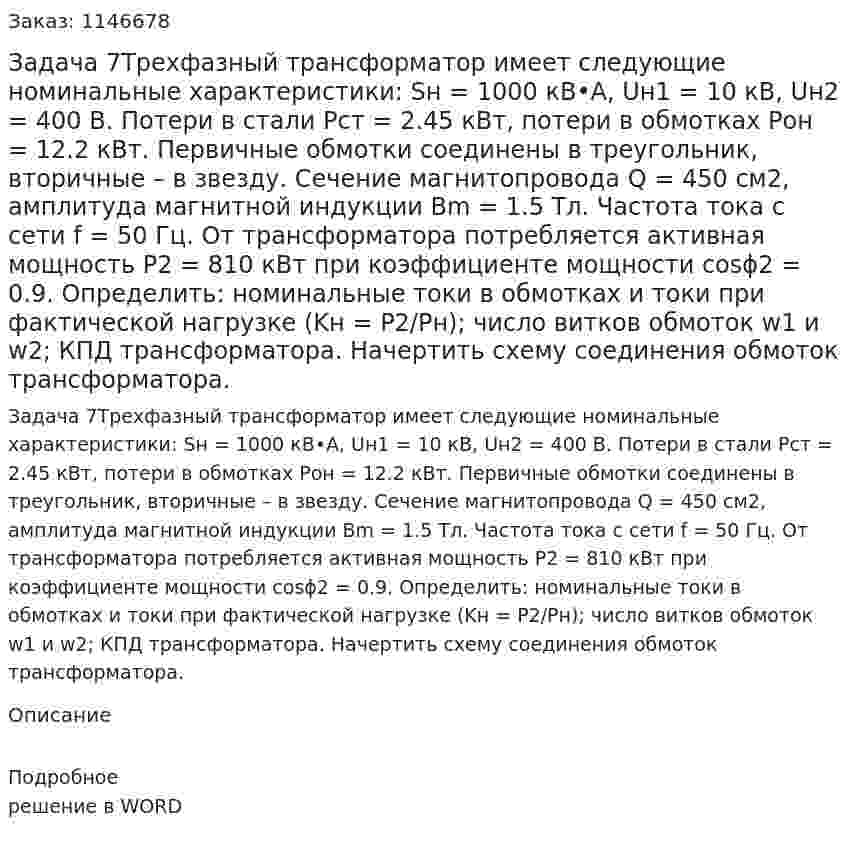

Задача 7Трехфазный трансформатор имеет следующие номинальные характеристики: Sн = 1000 кВ•А, Uн1 = 10 кВ, Uн2 = 400 В. Потери в стали Pст = 2.45 кВт, потери в обмотках Pон = 12.2 кВт. Первичные обмотки соединены в треугольник, вторичные – в звезду. Сечение магнитопровода Q = 450 см2, амплитуда магнитной индукции Bm = 1.5 Тл. Частота тока с сети f = 50 Гц. От трансформатора потребляется активная мощность P2 = 810 кВт при коэффициенте мощности cosϕ2 = 0.9. Определить: номинальные токи в обмотках и токи при фактической нагрузке (Kн = P2/Pн); число витков обмоток w1 и w2; КПД трансформатора. Начертить схему соединения обмоток трансформатора.
Задача 7Трехфазный трансформатор имеет следующие номинальные характеристики: Sн = 1000 кВ•А, Uн1 = 10 кВ, Uн2 = 400 В. Потери в стали Pст = 2.45 кВт, потери в обмотках Pон = 12.2 кВт. Первичные обмотки соединены в треугольник, вторичные – в звезду. Сечение магнитопровода Q = 450 см2, амплитуда магнитной индукции Bm = 1.5 Тл. Частота тока с сети f = 50 Гц. От трансформатора потребляется активная мощность P2 = 810 кВт при коэффициенте мощности cosϕ2 = 0.9. Определить: номинальные токи в обмотках и токи при фактической нагрузке (Kн = P2/Pн); число витков обмоток w1 и w2; КПД трансформатора. Начертить схему соединения обмоток трансформатора.
Описание
Подробное решение в WORD
