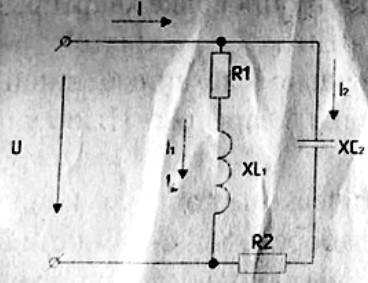

Задача 8. Дана цепь переменного тока со следующими данными: R1 = 30 Ом; R2 = 30 Ом; ХС2 = 10 Ом; XL1 = 40 Ом; Р1 = 900 Вт; Определить: I1, I2, I, U, P, Q, S, cosγ Начертить векторную диаграмму цепи.
