Заказ: 1157002

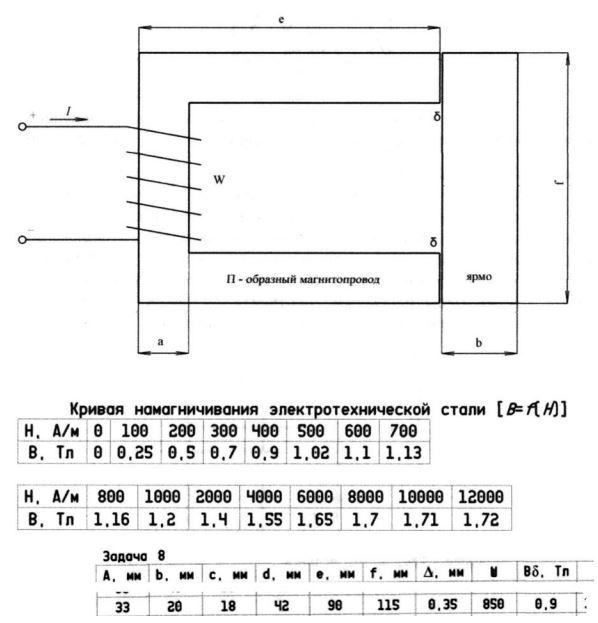

Задача 8. Магнитная цепь выполнена из электротехнической стали и имеет следующие размеры. Толщина П-образного магнитопровоад – c, толщина ярма – d. Число витков обмотки – W. Определить: - ток, протекающий в обмотке, если магнитная индукция в воздушном зазоре Bδ; - магнитную проницаемость стали; - сопротивление участков магнитной цепи; - индуктивность катушки.
Задача 8. Магнитная цепь выполнена из электротехнической стали и имеет следующие размеры. Толщина П-образного магнитопровоад – c, толщина ярма – d. Число витков обмотки – W. Определить: - ток, протекающий в обмотке, если магнитная индукция в воздушном зазоре Bδ; - магнитную проницаемость стали; - сопротивление участков магнитной цепи; - индуктивность катушки.
Описание
Подробное решение в WORD
