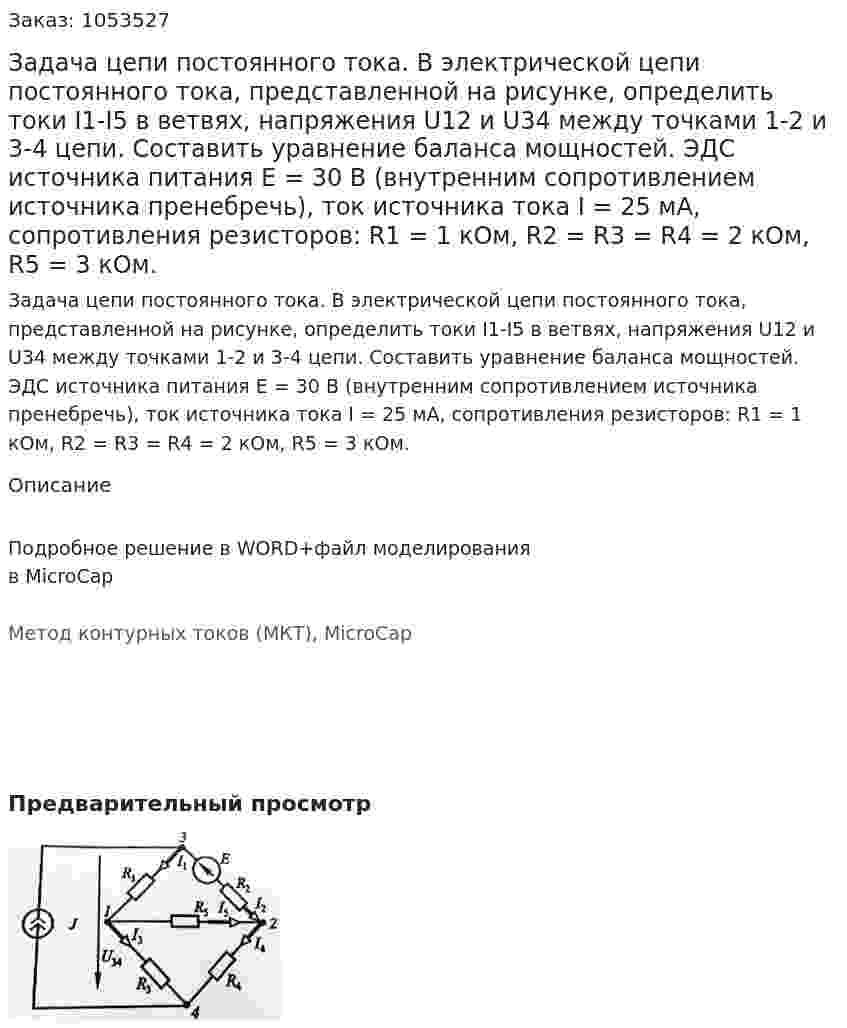

Задача цепи постоянного тока. В электрической цепи постоянного тока, представленной на рисунке, определить токи I1-I5 в ветвях, напряжения U12 и U34 между точками 1-2 и 3-4 цепи. Составить уравнение баланса мощностей. ЭДС источника питания Е = 30 В (внутренним сопротивлением источника пренебречь), ток источника тока I = 25 мА, сопротивления резисторов: R1 = 1 кОм, R2 = R3 = R4 = 2 кОм, R5 = 3 кОм.
Задача цепи постоянного тока. В электрической цепи постоянного тока, представленной на рисунке, определить токи I1-I5 в ветвях, напряжения U12 и U34 между точками 1-2 и 3-4 цепи. Составить уравнение баланса мощностей. ЭДС источника питания Е = 30 В (внутренним сопротивлением источника пренебречь), ток источника тока I = 25 мА, сопротивления резисторов: R1 = 1 кОм, R2 = R3 = R4 = 2 кОм, R5 = 3 кОм.
Описание
Подробное решение в WORD+файл моделирования в MicroCap
Метод контурных токов (МКТ), MicroCap
- Задача цепи постоянного тока. Методом эквивалентного генератора определить показания амперметра А в электрической цепи. Сопротивления резисторов: R1 = 1 Ом, R2 = 1 Ом, R3 = 2 Ом, R4 = 3 Ом, R5 = 1.25 Ом, ЭДС источника питания Е = 120 В, внутреннее сопротивление источника R0 = 2 Ом.
- Задача цепи постоянного тока. Методом эквивалентного генератора определить показания амперметра А в электрической цепи. Сопротивления резисторов: R1 = 1 Ом, R2 = 1 Ом, R3 = 2 Ом, R4 = 3 Ом, R5 = 1.25 Ом, ЭДС источника питания Е = 120 В, внутреннее сопротивление источника R0 = 2 Ом.
- Задача цепи постоянного тока. Определить ток в цепи резистора R1 = 21 Ом электрической цепи постоянного тока. Питающее напряжение U = 142 В, ток источника тока I = 4 А, сопротивление резисторов R = 4 Ом, выключатель В находится в замкнутом состоянии.
- Задача цепи постоянного тока. Определить ток в цепи резистора R1 = 21 Ом электрической цепи постоянного тока. Питающее напряжение U = 142 В, ток источника тока I = 4 А, сопротивление резисторов R = 4 Ом, выключатель В находится в замкнутом состоянии.
- Задача ЭЦ-11) Определить токи в ветвях, с помощью уравнений составленных по законам Кирхгофа; 2) Определить тока в ветвях методом контурных токов 3) Определить токи в ветвях методом узловых потенциалов 4) Определить токи в ветвях методом наложения 5) Составить уравнение баланса мощностей; 6) Определить показания вольтметра; 7) Определить ток I1 в ветви c сопротивлением R1 по методу эквивалентного генератора и построить график зависимости I1 = f(R) при изменении R< R1 < 10R. Вариант 21 Дано: Схема 21 Е1 = 16 В, Е4 = 18 В, Е6 = 48 R1 = 77 Ом, R2 = 12 Ом, R3 = 69 Ом, R4 = 70 Ом, R5 = 84 Ом, R6 = 49 Ом
- Задача ЭЦ-11) Определить токи в ветвях, с помощью уравнений составленных по законам Кирхгофа; 2) Определить тока в ветвях методом контурных токов 3) Определить токи в ветвях методом узловых потенциалов 4) Определить токи в ветвях методом наложения 5) Составить уравнение баланса мощностей; 6) Определить показания вольтметра; 7) Определить ток I1 в ветви c сопротивлением R1 по методу эквивалентного генератора и построить график зависимости I1 = f(R) при изменении R< R1 < 10R. Вариант 21 Дано: Схема 21 Е1 = 16 В, Е4 = 18 В, Е6 = 48 R1 = 77 Ом, R2 = 12 Ом, R3 = 69 Ом, R4 = 70 Ом, R5 = 84 Ом, R6 = 49 Ом
- Задача ЭЦ-11) Определить токи в ветвях, с помощью уравнений составленных по законам Кирхгофа; 2) Определить тока в ветвях методом контурных токов 3) Определить токи в ветвях методом узловых потенциалов 4) Определить токи в ветвях методом наложения 5) Составить уравнение баланса мощностей; 6) Определить показания вольтметра; 7) Определить ток I1 в ветви c сопротивлением R1 по методу эквивалентного генератора и построить график зависимости I1 = f(R) при изменении R< R1 < 10R. Дано: Схема 10 Е1 = -42 В, Е4 = 56 В, Е6 = 49 R1 = 93 Ом, R2 = 16 Ом, R3 = 31 Ом, R4 = 58 Ом, R5 = 10 Ом, R6 = 46 Ом
- Задача цепи переменного тока. В однофазную электрическую сеть переменного тока включена осветительная нагрузка и однофазные асинхронные двигатели М1 и М2. Определить токи в ветвях электрической цепи и емкость С батареи конденсаторов, которую следует включить, чтобы довести коэффициент мощности всей установки до cosφ2 = 0,92. Номинальная мощность одной лампы Рл = 60 Вт, число ламп Nл = 10, номинальные данные двигателя P2ном = 0,75 кВт, ηном = 0,75, cosφ1ном = 0,6, U1ном = 220 В. Построить векторную диаграмму токов и напряжений для рассматриваемой электрической цепи.
- Задача цепи переменного тока. В однофазную электрическую сеть переменного тока включена осветительная нагрузка и однофазные асинхронные двигатели М1 и М2. Определить токи в ветвях электрической цепи и емкость С батареи конденсаторов, которую следует включить, чтобы довести коэффициент мощности всей установки до cosφ2 = 0,92. Номинальная мощность одной лампы Рл = 60 Вт, число ламп Nл = 10, номинальные данные двигателя P2ном = 0,75 кВт, ηном = 0,75, cosφ1ном = 0,6, U1ном = 220 В. Построить векторную диаграмму токов и напряжений для рассматриваемой электрической цепи.
- Задача цепи переменного тока. На участке механической обработки установлено электрооборудование: 1) привод металлорежущих станков – асинхронные двигатели, для которых известны параметры R1 = 4 Ом, cosφ1 =0,8; 2) осветительные приборы – люминесцентные лампы, сопротивление которых R2 = 8 Ом; 3) батарея конденсаторов, емкостью С = 200 мкФ, для повышения коэффициента мощности. К участку электрическая энергия подводится по кабельной линии сопротивлением Rл = 1,8 Ом и Хл = 0,6 м от источника с напряжением Uс = 660 В. Начертить схему замещения электрической цепи. Вычислить токи на всех участках цепи и напряжение, подведенное потребителям Uп. Построить векторные диаграммы токов и напряжений.
- Задача цепи переменного тока. На участке механической обработки установлено электрооборудование: 1) привод металлорежущих станков – асинхронные двигатели, для которых известны параметры R1 = 4 Ом, cosφ1 =0,8; 2) осветительные приборы – люминесцентные лампы, сопротивление которых R2 = 8 Ом; 3) батарея конденсаторов, емкостью С = 200 мкФ, для повышения коэффициента мощности. К участку электрическая энергия подводится по кабельной линии сопротивлением Rл = 1,8 Ом и Хл = 0,6 м от источника с напряжением Uс = 660 В. Начертить схему замещения электрической цепи. Вычислить токи на всех участках цепи и напряжение, подведенное потребителям Uп. Построить векторные диаграммы токов и напряжений.
- Задача цепи переменного тока. Электрическая цепь, показанная на рисунке, питается от источника синусоидального тока с частотой 200 Гц и напряжением 120 В. Дано R = 4 Ом, L = 6.37 мГн, C = 159 мкФ. Вычислить ток в цепи, напряжения на всех участках, активную, реактивную и полную мощности. Провести проверку баланса мощностей. Построить векторную диаграмму, треугольники сопротивлений и мощностей. Какой характер носит эквивалентное реактивное сопротивление цепи? Как изменится режим работы цепи при изменении частоты питающего напряжения?
- Задача цепи переменного тока. Электрическая цепь, показанная на рисунке, питается от источника синусоидального тока с частотой 200 Гц и напряжением 120 В. Дано R = 4 Ом, L = 6.37 мГн, C = 159 мкФ. Вычислить ток в цепи, напряжения на всех участках, активную, реактивную и полную мощности. Провести проверку баланса мощностей. Построить векторную диаграмму, треугольники сопротивлений и мощностей. Какой характер носит эквивалентное реактивное сопротивление цепи? Как изменится режим работы цепи при изменении частоты питающего напряжения?
- Задача цепи постоянного тока. В электрической цепи постоянного тока, представленной на рисунке, определить токи I1-I5 в ветвях, напряжения U12 и U34 между точками 1-2 и 3-4 цепи. Составить уравнение баланса мощностей. ЭДС источника питания Е = 30 В (внутренним сопротивлением источника пренебречь), ток источника тока I = 25 мА, сопротивления резисторов: R1 = 1 кОм, R2 = R3 = R4 = 2 кОм, R5 = 3 кОм.
