Задание № 3 Расчет трехфазной цепи переменного тока Вариант 9
Задание № 3 Расчет трехфазной цепи переменного тока Вариант 9
Описание

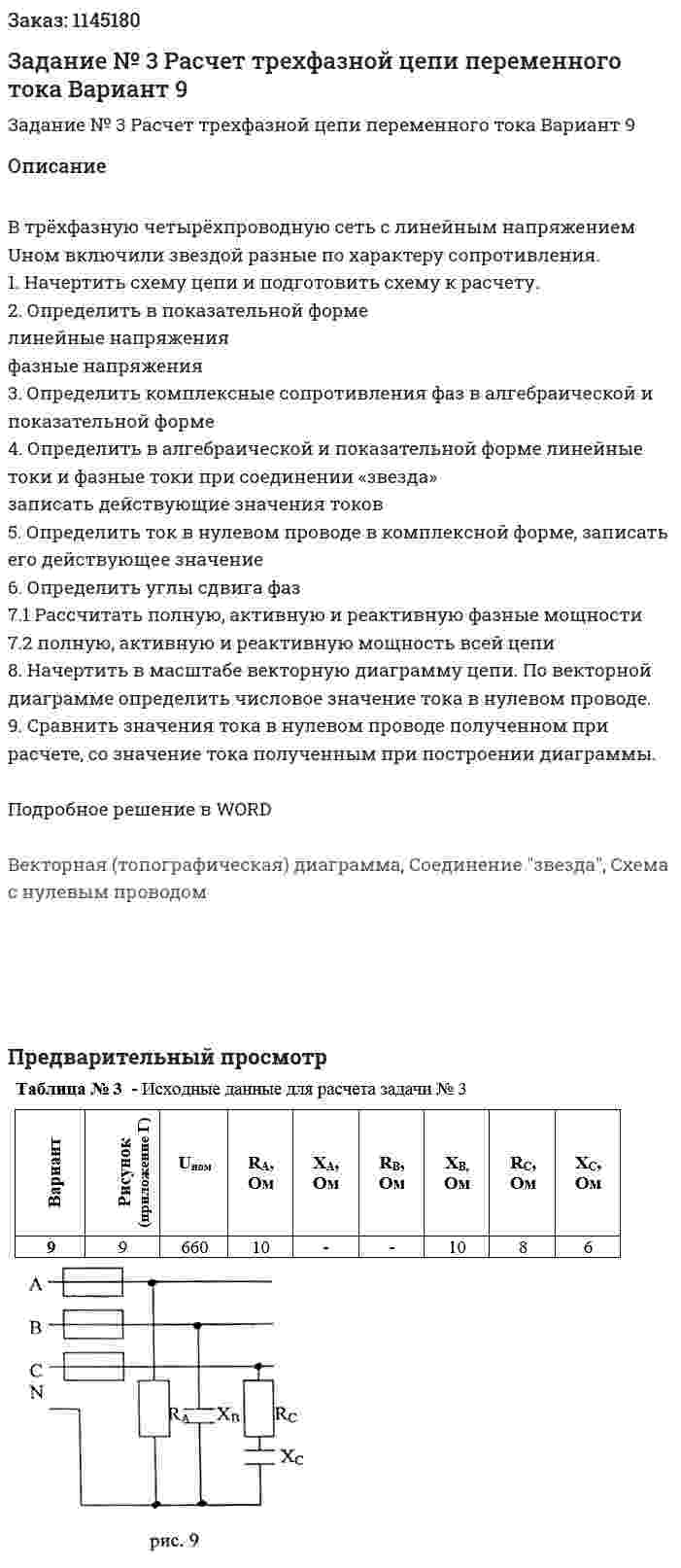

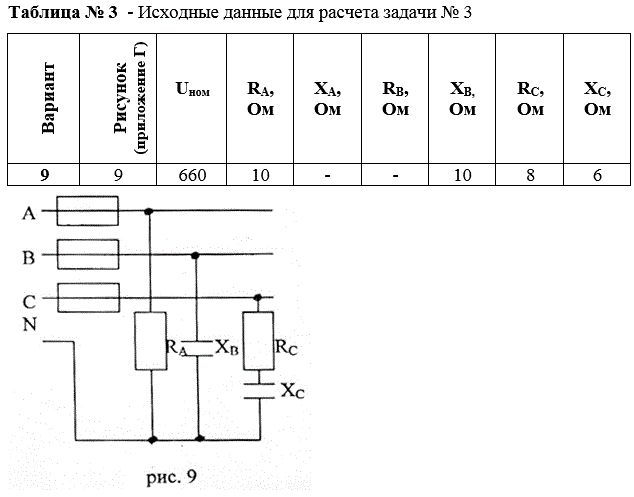

В трёхфазную четырёхпроводную сеть с линейным напряжением Uном включили звездой разные по характеру сопротивления.
1. Начертить схему цепи и подготовить схему к расчету.
2. Определить в показательной форме
линейные напряжения
фазные напряжения
3. Определить комплексные сопротивления фаз в алгебраической и показательной форме
4. Определить в алгебраической и показательной форме линейные токи и фазные токи при соединении «звезда»
записать действующие значения токов
5. Определить ток в нулевом проводе в комплексной форме, записать его действующее значение
6. Определить углы сдвига фаз
7.1 Рассчитать полную, активную и реактивную фазные мощности
7.2 полную, активную и реактивную мощность всей цепи
8. Начертить в масштабе векторную диаграмму цепи. По векторной диаграмме определить числовое значение тока в нулевом проводе.
9. Сравнить значения тока в нулевом проводе полученном при расчете, со значение тока полученным при построении диаграммы.
Подробное решение в WORD
Векторная (топографическая) диаграмма, Соединение "звезда", Схема с нулевым проводом
