Ирина Эланс
Заказ: 1147622

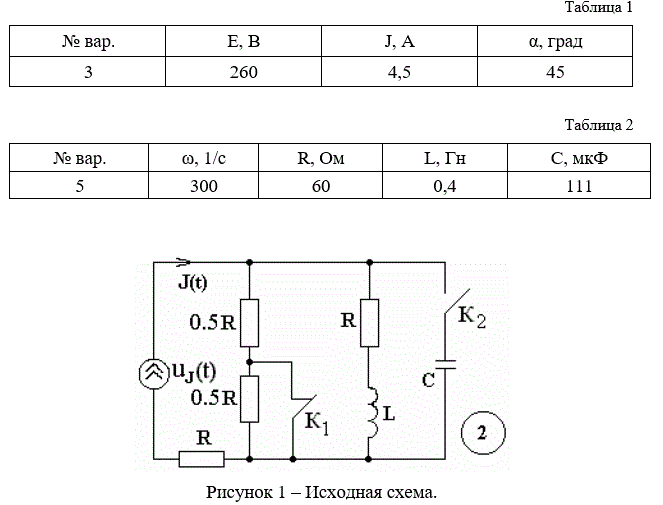

Задание № 6. (Переходные процессы в линейных электрических цепях) 1) Для заданной схемы при коммутации ключа К1 в момент времени t=0, когда ключ К2 еще не сработал. выполнить следующее. 1) При постоянном источнике ЭДС e(t)=E или тока J(t)=J определить ток i(t) или напряжение uJ(t). б) операторным методом 2) При гармоническом источнике ЭДС e(t)=√2Esin(ωt+α) или тока J(t)=√2Jsin(ωt+α) определить ток i(t) или напряжение uJ(t). а) классическим методом.и
Задание № 6. (Переходные процессы в линейных электрических цепях) 1) Для заданной схемы при коммутации ключа К1 в момент времени t=0, когда ключ К2 еще не сработал. выполнить следующее. 1) При постоянном источнике ЭДС e(t)=E или тока J(t)=J определить ток i(t) или напряжение uJ(t). б) операторным методом 2) При гармоническом источнике ЭДС e(t)=√2Esin(ωt+α) или тока J(t)=√2Jsin(ωt+α) определить ток i(t) или напряжение uJ(t). а) классическим методом.и
Описание
Подробное решение в WORD
Операторный метод, Классический метод
