Заказ: 1151421

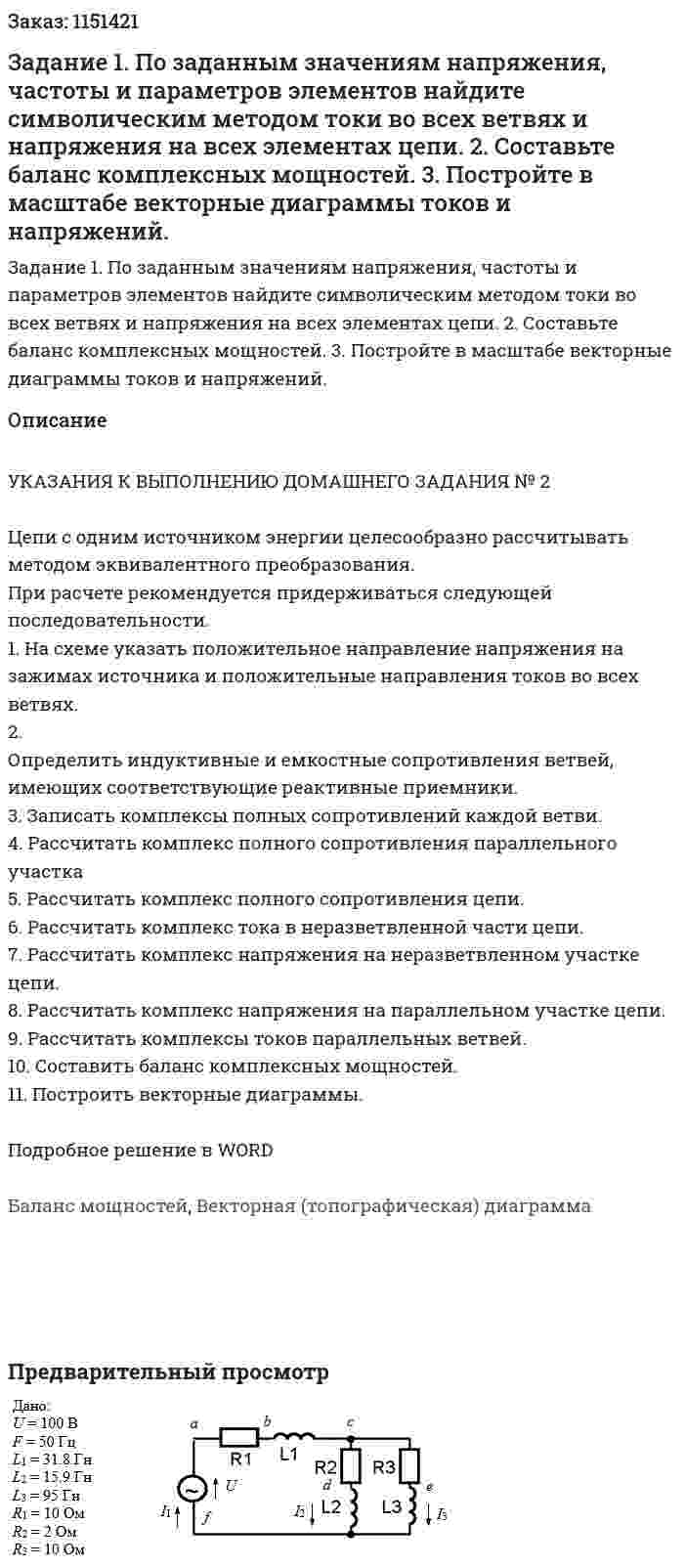

Задание 1. По заданным значениям напряжения, частоты и параметров элементов найдите символическим методом токи во всех ветвях и напряжения на всех элементах цепи. 2. Составьте баланс комплексных мощностей. 3. Постройте в масштабе векторные диаграммы токов и напряжений.
Задание 1. По заданным значениям напряжения, частоты и параметров элементов найдите символическим методом токи во всех ветвях и напряжения на всех элементах цепи. 2. Составьте баланс комплексных мощностей. 3. Постройте в масштабе векторные диаграммы токов и напряжений.
Описание
УКАЗАНИЯ К ВЫПОЛНЕНИЮ ДОМАШНЕГО ЗАДАНИЯ № 2
Цепи с одним источником энергии целесообразно рассчитывать методом эквивалентного преобразования.
При расчете рекомендуется придерживаться следующей последовательности.
1. На схеме указать положительное направление напряжения на зажимах источника и положительные направления токов во всех ветвях.
2. Определить индуктивные и емкостные сопротивления ветвей, имеющих соответствующие реактивные приемники.
3. Записать комплексы полных сопротивлений каждой ветви.
4. Рассчитать комплекс полного сопротивления параллельного участка
5. Рассчитать комплекс полного сопротивления цепи.
6. Рассчитать комплекс тока в неразветвленной части цепи.
7. Рассчитать комплекс напряжения на неразветвленном участке цепи.
8. Рассчитать комплекс напряжения на параллельном участке цепи.
9. Рассчитать комплексы токов параллельных ветвей.
10. Составить баланс комплексных мощностей.
11. Построить векторные диаграммы.
Подробное решение в WORD
