Ирина Эланс
Заказ: 1145736

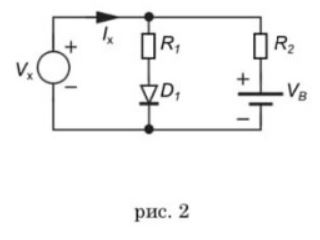

Задание 2. В схеме рис. 2 задано: R1 = 1 кОм, R2 = 2 кОм, VB = 1 В; диод задаются следующей моделью: полностью открыт при напряжении выше 0.5 В, иначе полностью закрыт. Постройте вручную график зависимости Ik(Vk) при Vk=-3…+3 В. Совет: составьте отдельные системы уравнений для случаев открытого и закрытого диода и отдельно определите граничное Vk
Задание 2. В схеме рис. 2 задано: R1 = 1 кОм, R2 = 2 кОм, VB = 1 В; диод задаются следующей моделью: полностью открыт при напряжении выше 0.5 В, иначе полностью закрыт. Постройте вручную график зависимости Ik(Vk) при Vk=-3…+3 В. Совет: составьте отдельные системы уравнений для случаев открытого и закрытого диода и отдельно определите граничное Vk
Описание
Подробное решение в WORD+файл Mathcad
