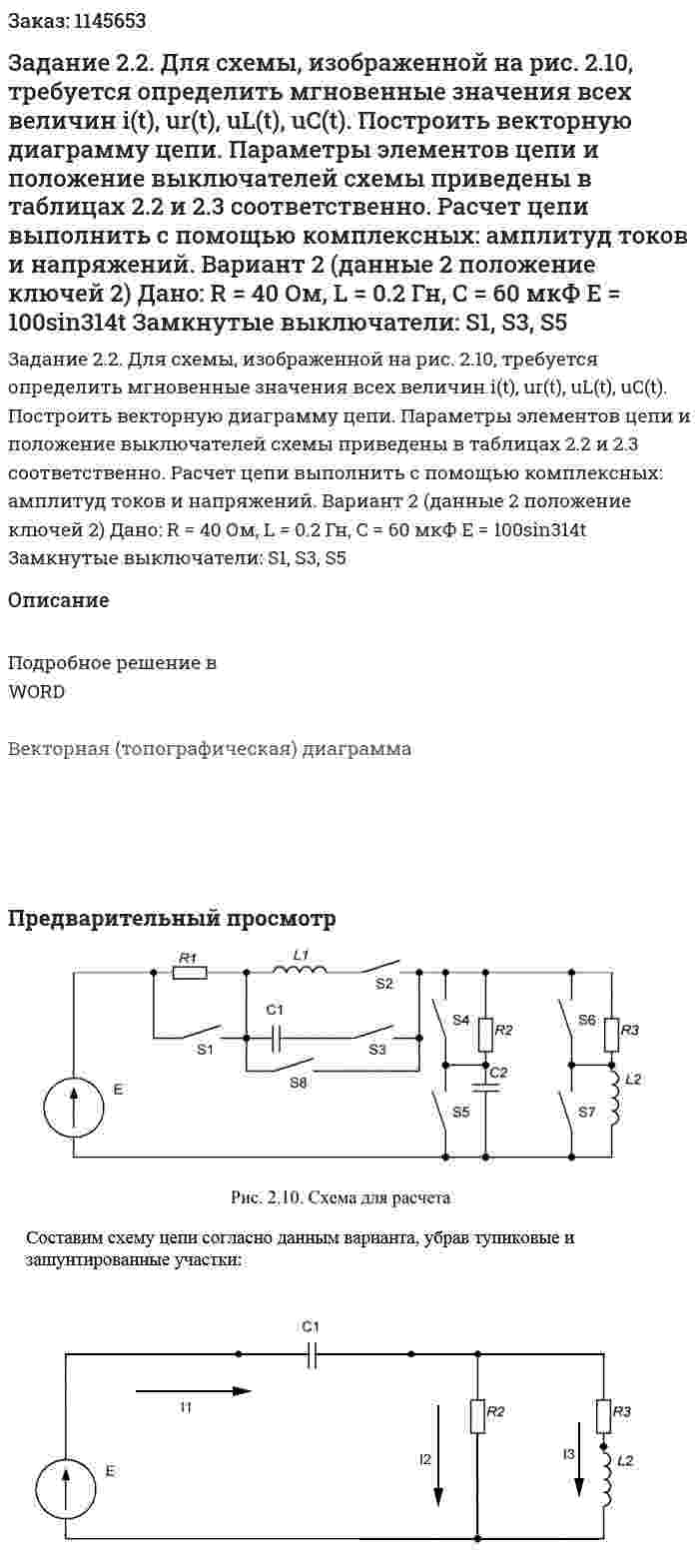

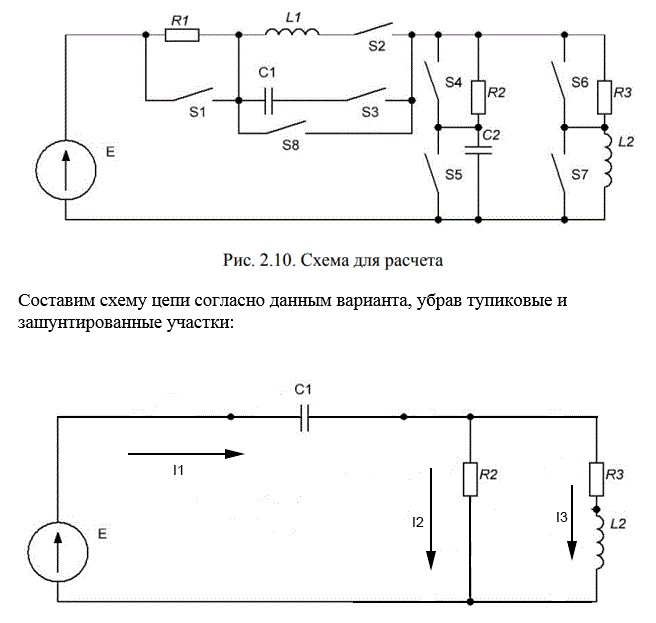

Задание 2.2. Для схемы, изображенной на рис. 2.10, требуется определить мгновенные значения всех величин i(t), ur(t), uL(t), uC(t). Построить векторную диаграмму цепи. Параметры элементов цепи и положение выключателей схемы приведены в таблицах 2.2 и 2.3 соответственно. Расчет цепи выполнить с помощью комплексных: амплитуд токов и напряжений. Вариант 2 (данные 2 положение ключей 2) Дано: R = 40 Ом, L = 0.2 Гн, С = 60 мкФ Е = 100sin314t Замкнутые выключатели: S1, S3, S5
Задание 2.2. Для схемы, изображенной на рис. 2.10, требуется определить мгновенные значения всех величин i(t), ur(t), uL(t), uC(t). Построить векторную диаграмму цепи. Параметры элементов цепи и положение выключателей схемы приведены в таблицах 2.2 и 2.3 соответственно. Расчет цепи выполнить с помощью комплексных: амплитуд токов и напряжений. Вариант 2 (данные 2 положение ключей 2) Дано: R = 40 Ом, L = 0.2 Гн, С = 60 мкФ Е = 100sin314t Замкнутые выключатели: S1, S3, S5
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма
- Задание 2.2. Для схемы, изображенной на рис. 2.10, требуется определить мгновенные значения всех величин i(t), ur(t), uL(t), uC(t). Построить векторную диаграмму цепи. Параметры элементов цепи и положение выключателей схемы приведены в таблицах 2.2 и 2.3 соответственно. Расчет цепи выполнить с помощью комплексных: амплитуд токов и напряжений. Вариант 2 (данные 2 положение ключей 2) Дано: R = 40 Ом, L = 0.2 Гн, С = 60 мкФ Е = 100sin314t Замкнутые выключатели: S1, S3, S5
- Задание 2.2. Для схемы, изображенной на рис. 2.10, требуется определить мгновенные значения всех величин i(t), ur(t), uL(t), uC(t). Построить векторную диаграмму цепи. Параметры элементов цепи и положение выключателей схемы приведены в таблицах 2.2 и 2.3 соответственно. Расчет цепи выполнить с помощью комплексных: амплитуд токов и напряжений. Вариант 6 (данные 6 положение ключей 6) Дано: R = 80 Ом, L = 0.2 Гн, С = 100 мкФ Е = 50sin314t Замкнутые выключатели: S3, S5, S6
- Задание 2.2. Для схемы, изображенной на рис. 2.10, требуется определить мгновенные значения всех величин i(t), ur(t), uL(t), uC(t). Построить векторную диаграмму цепи. Параметры элементов цепи и положение выключателей схемы приведены в таблицах 2.2 и 2.3 соответственно. Расчет цепи выполнить с помощью комплексных: амплитуд токов и напряжений. Вариант 6 (данные 6 положение ключей 6) Дано: R = 80 Ом, L = 0.2 Гн, С = 100 мкФ Е = 50sin314t Замкнутые выключатели: S3, S5, S6
- Задание 2.2Для электрической цепи синусоидального тока (рисунок 35) известны комплексные ЭДС E или мгновенные значения ЭДС источников питания e(t), сопротивления R резисторов, индуктивные XL и емкостные сопротивления X С и положения выключателей В в цепи для заданного варианта задания (таблица 11).Для соответствующего варианта определить неизвестные значения, заданные в таблице 11 и установить режим работы заданного источника Вариант 33Исходные данные: e1(t)=60√2 sinωt È1=60=60e j0 В e2(t)=-80√2cosωt È2=-j80=80e-j90 В -jXc1=-10j Ом -jXc2=-10j Ом Ключи замкнуты B1B4 Установить режим работы источника E2 Необходимо определить Е1, z, I, U12, Q
- Задание 2.2Для электрической цепи синусоидального тока (рисунок 35) известны комплексные ЭДС E или мгновенные значения ЭДС источников питания e(t), сопротивления R резисторов, индуктивные XL и емкостные сопротивления X С и положения выключателей В в цепи для заданного варианта задания (таблица 11).Для соответствующего варианта определить неизвестные значения, заданные в таблице 11 и установить режим работы заданного источника Вариант 33Исходные данные: e1(t)=60√2 sinωt È1=60=60e j0 В e2(t)=-80√2cosωt È2=-j80=80e-j90 В -jXc1=-10j Ом -jXc2=-10j Ом Ключи замкнуты B1B4 Установить режим работы источника E2 Необходимо определить Е1, z, I, U12, Q
- Задание 22 Последовательная цепь R, C синусоидального тока находится под напряжением u(t)=100sin1000t. При R=4 Ом, C=333,33 мкФ. Найти амплитуду тока.
- Задание 22 Последовательная цепь R, C синусоидального тока находится под напряжением u(t)=100sin1000t. При R=4 Ом, C=333,33 мкФ. Найти амплитуду тока.
- Задание 2.1. В сеть включены по приведенной схеме две ветви (рис. 2.1). Требуется: 1) определить показания приборов; 2) вычислить полную, активную и реактивную мощность цепи; 3) построить векторную диаграмму токов и напряжений. Вариант 10
- Задание 2.1 Для электрической цепи переменного тока с частотой f = 50 Гц (рисунок 34) определить полные сопротивления Z ветвей, токи I в ветвях и напряжения U на элементах электрической цепи, составить баланс активных мощностей. Для соответствующего варианта задания определить комплексные напряжения между определенными узлами, или режим работы источников питания, или построить векторную диаграмму тока и напряжения. Комплексные ЭДС E или мгновенные значения ЭДС источников питания e(t), сопротивления R резисторов и реактивные сопротивления X элементов электрической цепи, а также предлагаемый метод решения задача для соответствующего варианта задания приведены в таблице 10. Вариант 33Необходимо определить напряжение U12 между точками 1 и 2R1 =9 Ом, R2=16 Ом, R3=3 Ом, X1=12 Ом, Х2=12 Ом, Х3=4 ОмE1 =80e-90=80 В E3 =60e j90=60j В
- Задание 2.1 Для электрической цепи переменного тока с частотой f = 50 Гц (рисунок 34) определить полные сопротивления Z ветвей, токи I в ветвях и напряжения U на элементах электрической цепи, составить баланс активных мощностей. Для соответствующего варианта задания определить комплексные напряжения между определенными узлами, или режим работы источников питания, или построить векторную диаграмму тока и напряжения. Комплексные ЭДС E или мгновенные значения ЭДС источников питания e(t), сопротивления R резисторов и реактивные сопротивления X элементов электрической цепи, а также предлагаемый метод решения задача для соответствующего варианта задания приведены в таблице 10. Вариант 33Необходимо определить напряжение U12 между точками 1 и 2R1 =9 Ом, R2=16 Ом, R3=3 Ом, X1=12 Ом, Х2=12 Ом, Х3=4 ОмE1 =80e-90=80 В E3 =60e j90=60j В
- Задание 21 Последовательная цепь (рис. А) состоит из двух нелинейных элементов, ВАХ которых приведены на рис.б. Ток в цепи равен 2 А. Чему равно напряжение на зажимах цепи?
- Задание 21 Последовательная цепь (рис. А) состоит из двух нелинейных элементов, ВАХ которых приведены на рис.б. Ток в цепи равен 2 А. Чему равно напряжение на зажимах цепи?
- Задание 2.1 Расчет трехфазной симметричной цепи На рис. 1 приведена схема симметричной трехфазной цепи Параметры схем заданы. Начальную фазу ЭДС принять равной нулю. Требуется: рассчитать все токи; определить мгновенное значение напряжение между точками а и Ь: построить топографическую векторную диаграмму напряжений, совмещенную с лучевой векторной диаграммой токов; рассчитать активную мощность трехфазной цепи.
- Задание 2.1 Расчет трехфазной симметричной цепи На рис. 1 приведена схема симметричной трехфазной цепи Параметры схем заданы. Начальную фазу ЭДС принять равной нулю. Требуется: рассчитать все токи; определить мгновенное значение напряжение между точками а и Ь: построить топографическую векторную диаграмму напряжений, совмещенную с лучевой векторной диаграммой токов; рассчитать активную мощность трехфазной цепи.
