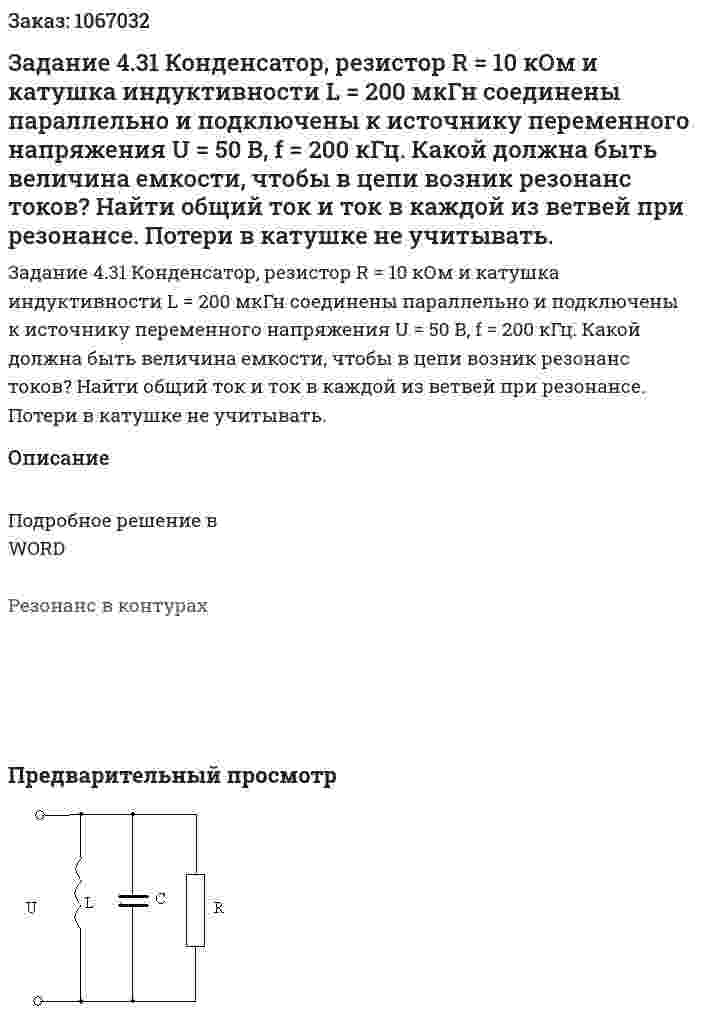

Задание 4.31 Конденсатор, резистор R = 10 кОм и катушка индуктивности L = 200 мкГн соединены параллельно и подключены к источнику переменного напряжения U = 50 В, f = 200 кГц. Какой должна быть величина емкости, чтобы в цепи возник резонанс токов? Найти общий ток и ток в каждой из ветвей при резонансе. Потери в катушке не учитывать.
Задание 4.31 Конденсатор, резистор R = 10 кОм и катушка индуктивности L = 200 мкГн соединены параллельно и подключены к источнику переменного напряжения U = 50 В, f = 200 кГц. Какой должна быть величина емкости, чтобы в цепи возник резонанс токов? Найти общий ток и ток в каждой из ветвей при резонансе. Потери в катушке не учитывать.
Описание
Подробное решение в WORD
Резонанс в контурах
- Задание 4.31 Конденсатор, резистор R = 10 кОм и катушка индуктивности L = 200 мкГн соединены параллельно и подключены к источнику переменного напряжения U = 50 В, f = 200 кГц. Какой должна быть величина емкости, чтобы в цепи возник резонанс токов? Найти общий ток и ток в каждой из ветвей при резонансе. Потери в катушке не учитывать.
- Задание 4.4 К трехфазной четырехпроводной линии с линейным напряжением UЛ подключен несимметричный приемник, соединенный по схеме звезда с нейтральным проводом (рис. 4.10). Активные и реактивные сопротивления фаз приемника соответственно равны Rа, Xа; Rв , Xв ; Rс ; Xс . Определить токи в фазах, нейтральном проводе, активную и реактивную мощности приемника. Построить векторную диаграмму токов и напряжений. Исходные данные приведены в таблице 4.3. Вариант 2 Дано: Uл = 380 В, Ra = 10 Ом, Xa = 0, Rb = 4 Ом, Xb = -3 Ом, Rc = 12 Ом, Xc = 9 Ом
- Задание 4.4 К трехфазной четырехпроводной линии с линейным напряжением UЛ подключен несимметричный приемник, соединенный по схеме звезда с нейтральным проводом (рис. 4.10). Активные и реактивные сопротивления фаз приемника соответственно равны Rа, Xа; Rв , Xв ; Rс ; Xс . Определить токи в фазах, нейтральном проводе, активную и реактивную мощности приемника. Построить векторную диаграмму токов и напряжений. Исходные данные приведены в таблице 4.3. Вариант 2 Дано: Uл = 380 В, Ra = 10 Ом, Xa = 0, Rb = 4 Ом, Xb = -3 Ом, Rc = 12 Ом, Xc = 9 Ом
- ЗАДАНИЕ 4-5 Резонансы в цепи синусоидального тока 4-5.1. Используя элементы цепи, составить и зарисовать схемы цепей с последовательным соединением резистора, катушки и конденсатора (последовательный колебательный контур) и параллельным соединением этих элементов (параллельный колебательный контур) и записать на схе-мах заданные параметры согласно варианту. 4-5.2. Рассчитать параметры, представленные в таблицах 4.2 и 5.2. Заполнить тт. 4.2 и 5.2. 4-5.3. Построить частотные характеристики и резонансные кривые последовательного и параллельного колебательного контура (достаточно для частот до резонанса (f = 0,6f0), в момент резонанса (f = f0) и после ре-зонанса (f = 1,4 f0). 4-5.4. Построить в масштабе векторные диаграммы контуров для режима резонанса напряжений и резонанса токов. Вариант 2
- ЗАДАНИЕ 4-5 Резонансы в цепи синусоидального тока 4-5.1. Используя элементы цепи, составить и зарисовать схемы цепей с последовательным соединением резистора, катушки и конденсатора (последовательный колебательный контур) и параллельным соединением этих элементов (параллельный колебательный контур) и записать на схе-мах заданные параметры согласно варианту. 4-5.2. Рассчитать параметры, представленные в таблицах 4.2 и 5.2. Заполнить тт. 4.2 и 5.2. 4-5.3. Построить частотные характеристики и резонансные кривые последовательного и параллельного колебательного контура (достаточно для частот до резонанса (f = 0,6f0), в момент резонанса (f = f0) и после ре-зонанса (f = 1,4 f0). 4-5.4. Построить в масштабе векторные диаграммы контуров для режима резонанса напряжений и резонанса токов. Вариант 2
- Задание 4.8 На схеме Е – источник переменного напряжения 220 В, 50 Гц. Значения компонентов: R1 = 200 Ом, R2 = 300 Ом, L1 = 0,5 Гн, L2 = 0,1 Гн. Построить векторную диаграмму напряжений, найти модуль тока в цепи и модуль напряжения между точками А и В.
- Задание 4.8 На схеме Е – источник переменного напряжения 220 В, 50 Гц. Значения компонентов: R1 = 200 Ом, R2 = 300 Ом, L1 = 0,5 Гн, L2 = 0,1 Гн. Построить векторную диаграмму напряжений, найти модуль тока в цепи и модуль напряжения между точками А и В.
- Задание 3. Расчет цепи гармонического тока Для своего варианта mn выполнить следующие действия: 1. Рассчитать полное сопротивление цепи при гармоническом воздействии. 2. Рассчитать токи в ветвях и напряжения на элементах схемы; 3. Составить и проверить баланс полных, активных и реактивных мощностей; 4. Построить векторные диаграммы токов и напряжений. Исходные данные для расчета приведены в табл. 1.5. Вариант 20
- Задание 3. Расчет цепи гармонического тока Для своего варианта mn выполнить следующие действия: 1. Рассчитать полное сопротивление цепи при гармоническом воздействии. 2. Рассчитать токи в ветвях и напряжения на элементах схемы; 3. Составить и проверить баланс полных, активных и реактивных мощностей; 4. Построить векторные диаграммы токов и напряжений. Исходные данные для расчета приведены в табл. 1.5. Вариант 20
- Задание 4.1: на рисунках изображены различные RLC-цепи. По данным своего варианта определить:1) полное сопротивление цепи Z, индуктивное XL и емкостное XC сопротивления; 2) ток I или напряжение U; 3) угол сдвига фазы sinφ; 4) активную Р, реактивную Q и полную мощности S; 5) напряжение на каждом сопротивлении; 6) начертить векторную диаграмму цепи. Частота тока f =50 Гц. Вариант 11
- Задание 4.1: на рисунках изображены различные RLC-цепи. По данным своего варианта определить:1) полное сопротивление цепи Z, индуктивное XL и емкостное XC сопротивления; 2) ток I или напряжение U; 3) угол сдвига фазы sinφ; 4) активную Р, реактивную Q и полную мощности S; 5) напряжение на каждом сопротивлении; 6) начертить векторную диаграмму цепи. Частота тока f =50 Гц. Вариант 11
