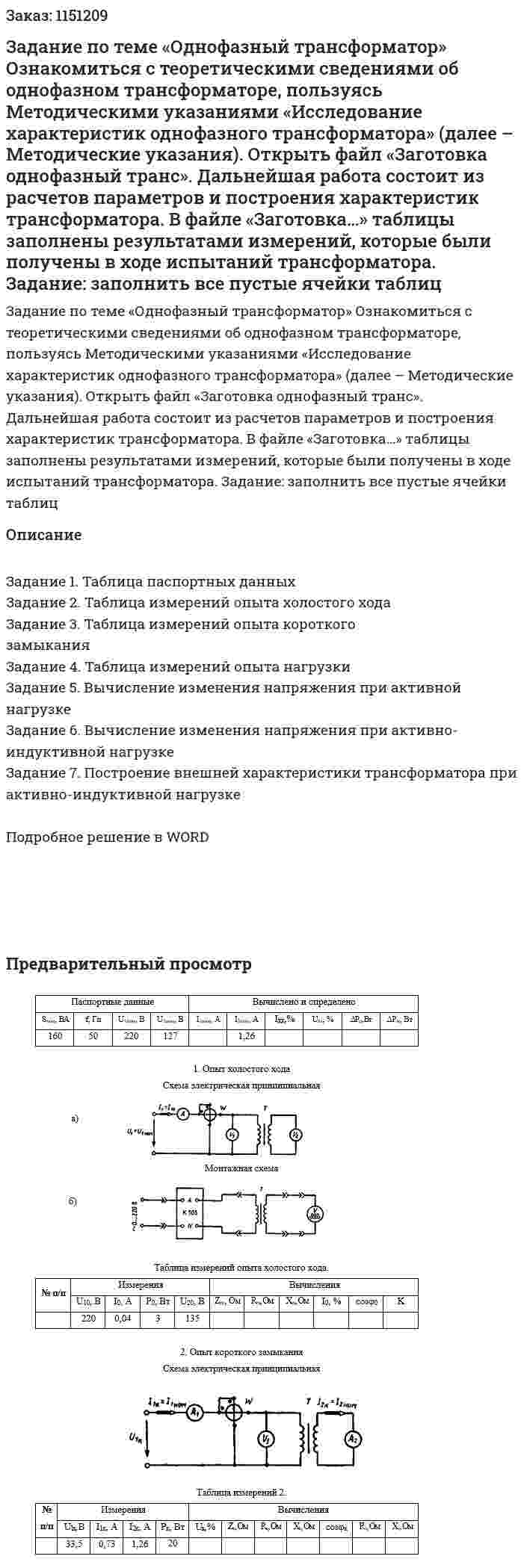

Задание по теме «Однофазный трансформатор» Ознакомиться с теоретическими сведениями об однофазном трансформаторе, пользуясь Методическими указаниями «Исследование характеристик однофазного трансформатора» (далее – Методические указания). Открыть файл «Заготовка однофазный транс». Дальнейшая работа состоит из расчетов параметров и построения характеристик трансформатора. В файле «Заготовка…» таблицы заполнены результатами измерений, которые были получены в ходе испытаний трансформатора. Задание: заполнить все пустые ячейки таблиц
Задание по теме «Однофазный трансформатор» Ознакомиться с теоретическими сведениями об однофазном трансформаторе, пользуясь Методическими указаниями «Исследование характеристик однофазного трансформатора» (далее – Методические указания). Открыть файл «Заготовка однофазный транс». Дальнейшая работа состоит из расчетов параметров и построения характеристик трансформатора. В файле «Заготовка…» таблицы заполнены результатами измерений, которые были получены в ходе испытаний трансформатора. Задание: заполнить все пустые ячейки таблиц
Описание

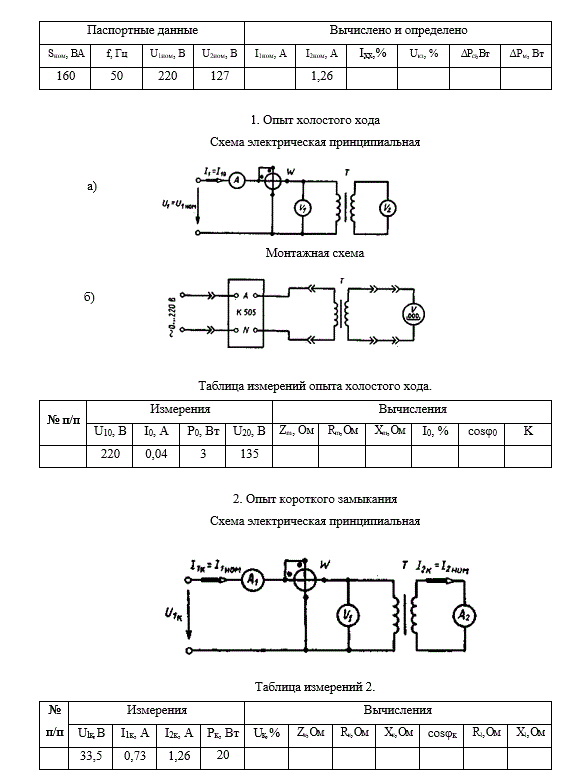

Задание 1. Таблица паспортных данных
Задание 2. Таблица измерений опыта холостого хода
Задание 3. Таблица измерений опыта короткого замыкания
Задание 4. Таблица измерений опыта нагрузки
Задание 5. Вычисление изменения напряжения при активной нагрузке
Задание 6. Вычисление изменения напряжения при активно-индуктивной нагрузке
Задание 7. Построение внешней характеристики трансформатора при активно-индуктивной нагрузке
Подробное решение в WORD
