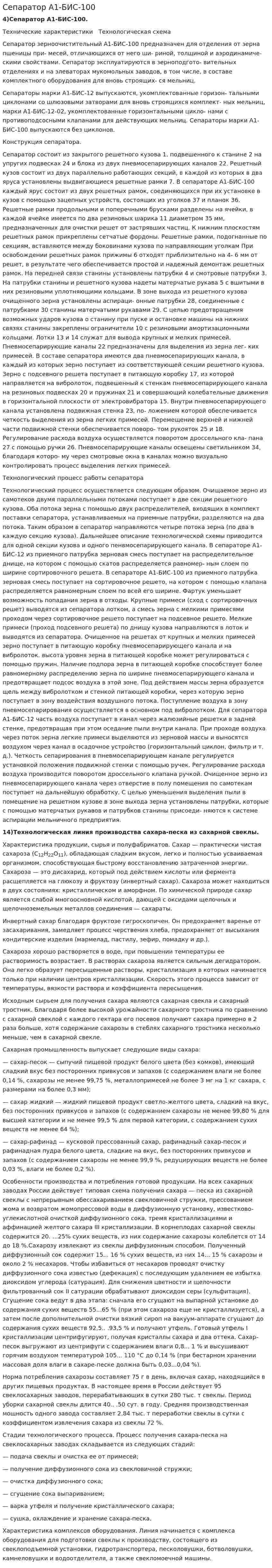

Сепаратор А1-БИС-100
4)Сепаратор
А1-БИС-100.
Технические характеристики Технологическая схема
Сепаратор зерноочистительный А1-БИС-100 предназначен для отделения от зерна пшеницы при- месей, отличающихся от него ши- риной, толщиной и аэродинамиче- скими свойствами. Сепаратор эксплуатируются в зерноподгото- вительных отделениях и на элеваторах мукомольных заводов, в том числе, в составе комплектного оборудования для вновь строящих- ся мельниц.
Сепараторы марки А1-БИС-12 выпускаются, укомплектованные горизон- тальными циклонами со шлюзовыми затворами для вновь строящихся комплект- ных мельниц, марки А1-БИС-12-02, укомплектованные горизонтальными цикло- нами с противоподсосными клапанами для действующих мельниц. Сепараторы марки А1-БИС-100 выпускаются без циклонов.
Конструкция сепаратора.
Сепаратор состоит из закрытого решетного кузова 1, подвешенного к станине 2 на упругих подвесках 24 и блока из двух пневмосепарирующих каналов 22. Решетный кузов состоит из двух параллельно работающих секций, в каждой из которых в два яруса установлены выдвигающиеся решетные рамки 7. В сепараторе А1-БИС-100 каждый ярус состоит из двух решетных рамок, соединяющихся при их установке в кузов с помощью зацепных устройств, состоящих из уголков 37 и планок 36. Решетные рамки продольными и поперечными брусками разделены на ячейки, в каждой ячейке имеется по два резиновых шарика 11 диаметром 35 мм, предназначенных для очистки решет от застрявших частиц. К нижним плоскостям решетных рамок прикреплены сетчатые фордоны. Решетные рамки, подогнанные по секциям, вставляются между боковинами кузова по направляющим уголкам При освобождении решетных рамок прижимы 6 отходят приблизительно на 4- 6 мм от решет, в результате чего обеспечивается простой и надежный демонтаж решетных рамок. На передней связи станины установлены патрубки 4 и смотровые патрубки 3. На патрубки станины и решетного кузова надеты матерчатые рукава 5 с вшитыми в них резиновыми уплотняющими кольцами. В зоне выхода из решетного кузова очищенного зерна установлены аспираци- онные патрубки 28, соединенные с патрубками 30 станины матерчатыми рукавами 29. С целью предотвращения возможных ударов кузова о станину при пуске и остановке машины на нижних связях станины закреплены ограничители 10 с резиновыми амортизационными кольцами. Лотки 13 и 14 служат для вывода крупных и мелких примесей. Пневмосепарирующие каналы 22 предназначены для выделения из зерна лег- ких примесей. В составе сепаратора имеются два пневмосепарирующих канала, в каждый из которых зерно поступает из соответствующей секции решетного кузова. Зерно с подсевного решета поступает в питающую коробку 17, из которой направляется на вибролоток, подвешенный к стенкам пневмосепарирующего канала на резиновых подвесках 20 и пружинах 21 и совершающий колебательные движения в горизонтальной плоскости от электровибратора 15. Внутри пневмосепарирующего канала установлена подвижная стенка 23, по- ложением которой обеспечивается четкость выделения из зерна легких примесей. Перемещение верхней и нижней части подвижной стенки обеспечивается поворо- том рукояток 25 и 18. Регулирование расхода воздуха осуществляется поворотом дроссельного кла- пана 27 с помощью ручки 26. Пневмосепарирующие каналы освещены светильником 34, благодаря которо- му через смотровые окна в каналах можно визуально контролировать процесс выделения легких примесей.
Технологический процесс работы сепаратора
Технологический процесс осуществляется следующим образом. Очищаемое зерно из самотеков двумя параллельными потоками поступает в две секции решетного кузова. Оба потока зерна с помощью двух распределителей, входящих в комплект поставки сепаратора, устанавливаемых на приемные патрубки, разделяются на два потока. Таким образом в сепаратор направляются четыре потока зерна (по два в каждую секцию кузова). Дальнейшее описание технологической схемы приводится для одной секции кузова и одного пенвмосепарирующего канала. В сепараторе А1-БИС-12 из приемного патрубка зерновая смесь поступает на распределительное днище, на котором с помощью скатов распределяется равномер- ным слоем по ширине сортировочного решета. В сепараторе А1-БИС-100 из приемного патрубка зерновая смесь поступает на сортировочное решето, на котором с помощью клапана распределяется равномерным слоем по всей его ширине. Фартук уменьшает возможность попадания зерна в отходы. Крупные примеси (сход с сортировочных решет) выводятся из сепаратора лотком, а смесь зерна с мелкими примесями проходом через сортировочное решето поступает на подсевное решето. Мелкие примеси (проход подсевного решета) по днищу кузова направляются в лоток и выводятся из сепаратора. Очищенное на решетах от крупных и мелких примесей зерно поступает в питающую коробку пневмосепарирующего канала и на вибролоток. высота уровня зерна в питающей коробке может регулироваться с помощью пружин. Наличие подпора зерна в питающей коробке способствует более равномерному распределению зерна по ширине пневмосепарирующего канала и предотвращает подсос воздуха в этой зоне. Под действием массы зерна образуется щель между вибролотком и стенкой питающей коробки, через которую зерно поступает в зону воздействия воздушного потока. Поступление воздуха в зону пневмосепарирования осуществляется в основном под вибролотком. Для сепаратора А1-БИС-12 часть воздуха поступает в канал через жалюзийные решетки в задней стенке, предотвращая при этом оседание пыли внутри канала. При проходе воздуха через поток зерна легкие примеси выделяются из зерновой массы и выносятся воздухом через канал в осадочное устройство (горизонтальный циклон, фильтр и т. д.). Четкость сепарирования в пневмосепарирующем канале регулируется установкой положения подвижной стенки с помощью ручек. Регулирование расхода воздуха производится поворотом дроссельного клапана ручкой. Очищенное зерно из пневмосепарирующего канала через отверстие в полу помещения по самотекам поступает на дальнейшую обработку. С целью уменьшения выделения пыли в помещение на решетном кузове в зоне выхода зерна установлены патрубки, которые с помощью матерчатых рукавов и патрубков станины присоеди- няются к системе аспирации мельничного предприятия.
14)Технологическая линия производства сахара-песка из сахарной свеклы.
Характеристика продукции, сырья и полуфабрикатов. Сахар — практически чистая сахароза (С12Н22О11), обладающая сладким вкусом, легко и полностью усваиваемая организмом, способствующая быстрому восстановлению затраченной энергии. Сахароза — это дисахарид, который под действием кислоты или фермента расщепляется на глюкозу и фруктозу (инвертный сахар). Сахароза может находиться в двух состояниях: кристаллическом и аморфном. По химической природе сахар является слабой многоосновной кислотой, дающей с оксидами щелочных и щелочноземельных металлов соединения — сахараты.
Инвертный сахар благодаря фруктозе гигроскопичен. Он предохраняет варенье от засахаривания, замедляет процесс черствения хлеба, предохраняет от высыхания кондитерские изделия (мармелад, пастилу, зефир, помадку и др.).
Сахароза хорошо растворяется в воде, при повышении температуры ее растворимость возрастает. В растворах сахароза является сильным дегидратором. Она легко образует пересыщенные растворы, кристаллизация в которых начинается только при наличии центров кристаллизации. Скорость этого процесса зависит от температуры, вязкости раствора и коэффициента пересыщения.
Исходным сырьем для получения сахара являются сахарная свекла и сахарный тростник. Благодаря более высокой урожайности сахарного тростника по сравнению с сахарной свеклой с каждого гектара его посевов получают сахара примерно в 2 раза больше, хотя содержание сахарозы в стеблях сахарного тростника несколько меньше, чем в сахарной свекле.
Сахарная промышленность выпускает следующие виды сахара:
— сахар-песок — сыпучий пищевой продукт белого цвета (без комков), имеющий сладкий вкус без посторонних привкусов и запахов (с содержанием влаги не более 0,14 %, сахарозы не менее 99,75 %, металлопримесей не более 3 мг на 1 кг сахара, с размерами на более 0,3 мм);
— сахар жидкий — жидкий пищевой продукт светло-желтого цвета, сладкий на вкус, без посторонних привкусов и запахов (с содержанием сахарозы не менее 99,80 % для высшей категории и не менее 99,5 % для первой категории, с содержанием сухих веществ не менее 64 %);
— сахар-рафинад — кусковой прессованный сахар, рафинадный сахар-песок и рафинадная пудра белого цвета, сладкие на вкус, без посторонних привкусов и запахов (с содержанием сахарозы не менее 99,9 %, редуцирующих веществ не более 0,03 %, влаги не более 0,2 %).
Особенности производства и потребления готовой продукции. На всех сахарных заводах России действует типовая схема получения сахара — песка из сахарной свеклы с непрерывным обессахариванием свекловичной стружки, прессованием жома и возвратом жомопрессовой воды в диффузионную установку, известково-углекислотной очисткой диффузионного сока, тремя кристаллизациями и аффинацией желтого сахара III кристаллизации. В корнеплодах сахарной свеклы содержится 20. ...25% сухих веществ, из них содержание сахарозы колеблется от 14 до 18 %.Сахарозу извлекают из свеклы диффузионным способом. Полученный диффузионный сок содержит 15... 16 % сухих веществ, из них 14... 15 % сахарозы и около 2 % несахаров. Чтобы избавиться от несахаров проводят очистку диффузионного сока известью (дефекация) с последующим удалением ее избытка диоксидом углерода (сатурация). Для снижения цветности и щелочности фильтрованный сок II сатурации обрабатывают диоксидом серы (сульфитация). Сгущение сока ведут в два этапа: сначала его сгущают на выпарной установке до содержания сухих веществ 55...65 % (при этом сахароза еще не кристаллизуется), а затем после дополнительной очистки вязкий сироп на вакуум-аппарате сгущают до содержания сухих веществ 92,5.. .93,5 % и получают утфель. Готовый утфель I кристаллизации центрифугируют, получая кристаллы сахара и два оттека. Сахар-песок выгружают из центрифуги с содержанием влаги 0,8... 1 % и высушивают горячим воздухом температурой 105... 110 °С до 0,14 % (при бестарном хранении массовая доля влаги в сахаре-песке должна быть 0,03...0,04 %).
Норма потребления сахарозы составляет 75 г в день, включая сахар, находящийся в других пищевых продуктах. В настоящее время в России действует 95 свеклосахарных заводов, перерабатывающих в сутки 280 тыс. т свеклы. Период уборки сахарной свеклы длится 40.. .50 сут. в году. Средняя производственная мощность одного завода составляет 2,84 тыс. т переработки свеклы в сутки с коэффициентом извлечения сахара из свеклы 72 %.
Стадии технологического процесса. Процесс получения сахара-песка на свеклосахарных заводах складывается из следующих стадий:
— подача свеклы и очистка ее от примесей;
— получение диффузионного сока из свекловичной стружки;
— очистка диффузионного сока;
— сгущение сока выпариванием;
— варка утфеля и получение кристаллического сахара;
— сушка, охлаждение и хранение сахара-песка.
Характеристика комплексов оборудования. Линия начинается с комплекса оборудования для подготовки свеклы к производству, состоящего из свеклоподъемной установки, гидротранспортера, песколовушки, ботволовушки, камнеловушки и водоотделителя, а также свекломоечной машины.
