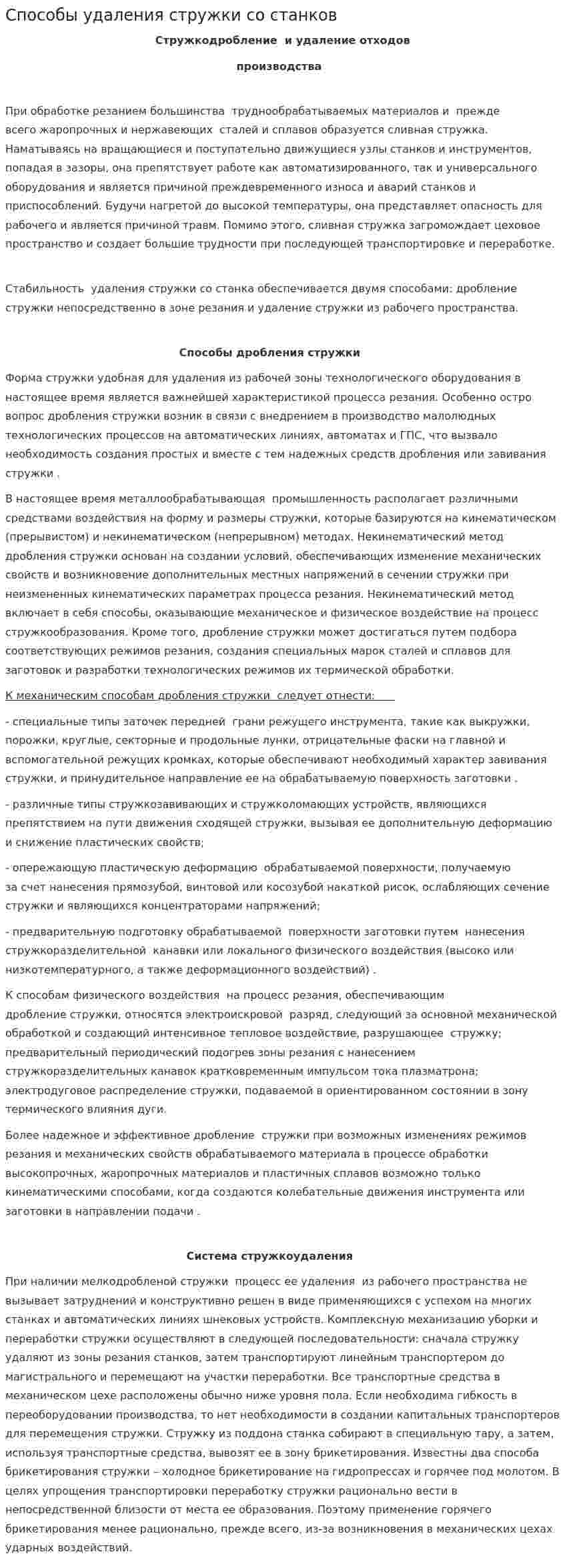

Способы удаления стружки со станков

Стружкодробление  и удаление отходов

производства


При обработке резанием большинства  труднообрабатываемых материалов и  прежде всего жаропрочных и нержавеющих  сталей и сплавов образуется сливная стружка. Наматываясь на вращающиеся и поступательно движущиеся узлы станков и инструментов, попадая в зазоры, она препятствует работе как автоматизированного, так и универсального оборудования и является причиной преждевременного износа и аварий станков и приспособлений. Будучи нагретой до высокой температуры, она представляет опасность для рабочего и является причиной травм. Помимо этого, сливная стружка загромождает цеховое пространство и создает большие трудности при последующей транспортировке и переработке.

Стабильность  удаления стружки со станка обеспечивается двумя способами: дробление стружки непосредственно в зоне резания и удаление стружки из рабочего пространства.


Способы дробления стружки

Форма стружки удобная для удаления из рабочей зоны технологического оборудования в настоящее время является важнейшей характеристикой процесса резания. Особенно остро вопрос дробления стружки возник в связи с внедрением в производство малолюдных технологических процессов на автоматических линиях, автоматах и ГПС, что вызвало необходимость создания простых и вместе с тем надежных средств дробления или завивания стружки .

В настоящее время металлообрабатывающая  промышленность располагает различными средствами воздействия на форму и размеры стружки, которые базируются на кинематическом (прерывистом) и некинематическом (непрерывном) методах. Некинематический метод дробления стружки основан на создании условий, обеспечивающих изменение механических свойств и возникновение дополнительных местных напряжений в сечении стружки при неизмененных кинематических параметрах процесса резания. Некинематический метод включает в себя способы, оказывающие механическое и физическое воздействие на процесс стружкообразования. Кроме того, дробление стружки может достигаться путем подбора соответствующих режимов резания, создания специальных марок сталей и сплавов для заготовок и разработки технологических режимов их термической обработки.

К механическим способам дробления стружки  следует отнести:

- специальные типы заточек передней  грани режущего инструмента, такие как выкружки, порожки, круглые, секторные и продольные лунки, отрицательные фаски на главной и вспомогательной режущих кромках, которые обеспечивают необходимый характер завивания стружки, и принудительное направление ее на обрабатываемую поверхность заготовки .

- различные типы стружкозавивающих и стружколомающих устройств, являющихся препятствием на пути движения сходящей стружки, вызывая ее дополнительную деформацию и снижение пластических свойств;

- опережающую пластическую деформацию  обрабатываемой поверхности, получаемую  за счет нанесения прямозубой, винтовой или косозубой накаткой рисок, ослабляющих сечение стружки и являющихся концентраторами напряжений;

- предварительную подготовку обрабатываемой  поверхности заготовки путем  нанесения стружкоразделительной  канавки или локального физического воздействия (высоко или низкотемпературного, а также деформационного воздействий) .

К способам физического воздействия  на процесс резания, обеспечивающим дробление стружки, относятся электроискровой  разряд, следующий за основной механической обработкой и создающий интенсивное тепловое воздействие, разрушающее  стружку; предварительный периодический подогрев зоны резания с нанесением стружкоразделительных канавок кратковременным импульсом тока плазматрона; электродуговое распределение стружки, подаваемой в ориентированном состоянии в зону термического влияния дуги.

Более надежное и эффективное дробление  стружки при возможных изменениях режимов резания и механических свойств обрабатываемого материала в процессе обработки высокопрочных, жаропрочных материалов и пластичных сплавов возможно только кинематическими способами, когда создаются колебательные движения инструмента или заготовки в направлении подачи .


Система стружкоудаления

При наличии мелкодробленой стружки  процесс ее удаления  из рабочего пространства не вызывает затруднений и конструктивно решен в виде применяющихся с успехом на многих станках и автоматических линиях шнековых устройств. Комплексную механизацию уборки и переработки стружки осуществляют в следующей последовательности: сначала стружку удаляют из зоны резания станков, затем транспортируют линейным транспортером до магистрального и перемещают на участки переработки. Все транспортные средства в механическом цехе расположены обычно ниже уровня пола. Если необходима гибкость в переоборудовании производства, то нет необходимости в создании капитальных транспортеров для перемещения стружки. Стружку из поддона станка собирают в специальную тару, а затем, используя транспортные средства, вывозят ее в зону брикетирования. Известны два способа брикетирования стружки – холодное брикетирование на гидропрессах и горячее под молотом. В целях упрощения транспортировки переработку стружки рационально вести в непосредственной близости от места ее образования. Поэтому применение горячего брикетирования менее рационально, прежде всего, из-за возникновения в механических цехах ударных воздействий.
