Проектирование холодного водоснабжения и канализации жилого дома. 2
Таблица 2

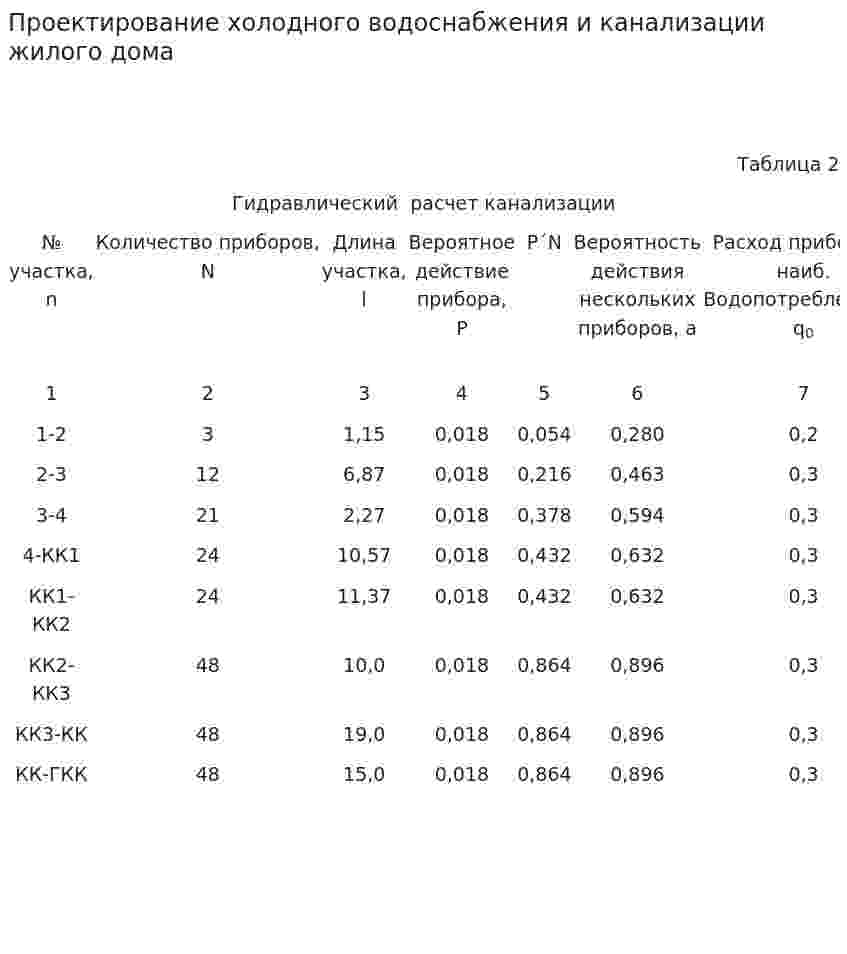

Гидравлический расчет канализации
№ участка, n |
Количество приборов, N |
Длина участка, l |
Вероятное действие прибора, P |
P´N |
Вероятность действия нескольких приборов, a |
Расход прибора с наиб. Водопотреблением, q0 |
qобщ |
Диаметр на участке, d |
Скорость на участке, V |
Уклон на участке, i |
h/d |
Отметка, м |
Глубина заложения труб | ||||||
земля |
шелыга |
лоток | |||||||||||||||||
начало |
конец |
начало |
конец |
начало |
конец |
начало |
конец | ||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
1-2 |
3 |
1,15 |
0,018 |
0,054 |
0,280 |
0,2 |
1,880 |
100 |
0,79 |
0,02 |
0,4 |
||||||||
2-3 |
12 |
6,87 |
0,018 |
0,216 |
0,463 |
0,3 |
2,295 |
100 |
0,79 |
0,02 |
0,4 |
||||||||
3-4 |
21 |
2,27 |
0,018 |
0,378 |
0,594 |
0,3 |
2,491 |
100 |
0,87 |
0,02 |
0,5 |
||||||||
4-КК1 |
24 |
10,57 |
0,018 |
0,432 |
0,632 |
0,3 |
2,548 |
100 |
0,87 |
0,02 |
0,5 |
68,00 |
68,00 |
65,51 |
65,44 |
65,41 |
65,34 |
2,59 |
2,66 |
КК1-КК2 |
24 |
11,37 |
0,018 |
0,432 |
0,632 |
0,3 |
2,548 |
150 |
0,78 |
0,01 |
0,3 |
68,00 |
68,00 |
65,44 |
65,33 |
65,29 |
65,18 |
2,66 |
2,82 |
КК2-КК3 |
48 |
10,0 |
0,018 |
0,864 |
0,896 |
0,3 |
2,944 |
150 |
0,78 |
0,01 |
0,4 |
68,00 |
68,00 |
65,33 |
65,23 |
65,18 |
65,08 |
2,82 |
2,92 |
КК3-КК |
48 |
19,0 |
0,018 |
0,864 |
0,896 |
0,3 |
2,944 |
150 |
0,78 |
0,01 |
0,4 |
68,00 |
68,00 |
65,23 |
65,04 |
65,08 |
64,89 |
2,92 |
3,11 |
КК-ГКК |
48 |
15,0 |
0,018 |
0,864 |
0,896 |
0,3 |
2,944 |
150 |
0,78 |
0,01 |
0,4 |
68,00 |
68,00 |
64,65 |
63,95 |
64,50 |
63,80 |
3,50 |
4,20 |
