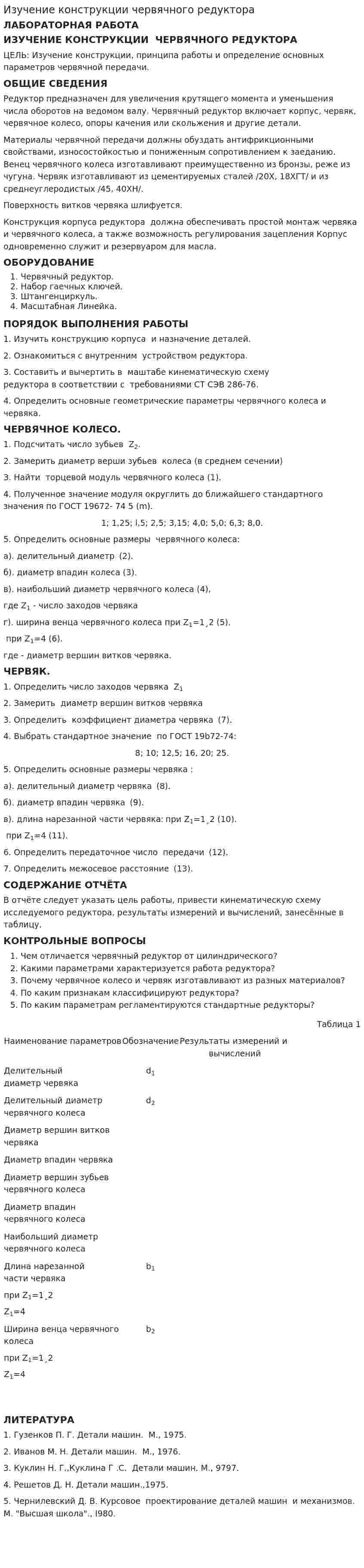

Изучение конструкции червячного редуктора

ЛАБОРАТОРНАЯ РАБОТА

ИЗУЧЕНИЕ КОНСТРУКЦИИ  ЧЕРВЯЧНОГО РЕДУКТОРА

ЦЕЛЬ: Изучение конструкции, принципа работы и определение основных параметров червячной передачи.

ОБЩИЕ СВЕДЕНИЯ

Редуктор предназначен для увеличения крутящего момента и уменьшения числа оборотов на ведомом валу. Червячный редуктор включает корпус, червяк, червячное колесо, опоры качения или скольжения и другие детали.

Материалы червячной передачи должны обуздать антифрикционными свойствами, износостойкостью и пониженным сопротивлением к заеданию. Венец червячного колеса изготавливают преимущественно из бронзы, реже из чугуна. Червяк изготавливают из цементируемых сталей /20X, 18ХГТ/ и из среднеуглеродистых /45, 40ХН/.

Поверхность витков червяка шлифуется.

Конструкция корпуса редуктора  должна обеспечивать простой монтаж червяка и червячного колеса, а также возможность регулирования зацепления Корпус одновременно служит и резервуаром для масла.

ОБОРУДОВАНИЕ

1. Червячный редуктор.
2. Набор гаечных ключей.
3. Штангенциркуль.
4. Масштабная Линейка.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

1. Изучить конструкцию корпуса  и назначение деталей.

2. Ознакомиться с внутренним  устройством редуктора.

3. Составить и вычертить в  маштабе кинематическую схему  редуктора в соответствии с  требованиями СТ СЭВ 286-76.

4. Определить основные геометрические параметры червячного колеса и червяка.

ЧЕРВЯЧНОЕ КОЛЕСО.

1. Подсчитать число зубьев  Z₂.

2. Замерить диаметр верши зубьев  колеса (в среднем сечении)

З. Найти  торцевой модуль червячного колеса (1).

4. Полученное значение модуля округлить до ближайшего стандартного значения по ГОСТ 19672- 74 5 (m).

1; 1,25; l,5; 2,5; 3,15; 4,0; 5,0; 6,3; 8,0.

5. Определить основные размеры  червячного колеса:

а). делительный диаметр  (2).

б). диаметр впадин колеса (3).

в). наибольший диаметр червячного колеса (4),

где Z₁ - число заходов червяка

г). ширина венца червячного колеса при Z₁=1¸2 (5).

 при Z₁=4 (6).

где - диаметр вершин витков червяка.

ЧЕРВЯК.

1. Определить число заходов червяка  Z₁

2. Замерить  диаметр вершин витков червяка

3. Определить  коэффициент диаметра червяка  (7).

4. Выбрать стандартное значение  по ГОСТ 19b72-74:

8; 10; 12,5; 16, 20; 25.

5. Определить основные размеры червяка :

а). делительный диаметр червяка  (8).

б). диаметр впадин червяка  (9).

в). длина нарезанной части червяка: при Z₁=1¸2 (10).

 при Z₁=4 (11).

6. Определить передаточное число  передачи  (12).

7. Определить межосевое расстояние  (13).

СОДЕРЖАНИЕ ОТЧЁТА

В отчёте следует указать цель работы, привести кинематическую схему исследуемого редуктора, результаты измерений и вычислений, занесённые в таблицу.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Чем отличается червячный редуктор от цилиндрического?
2. Какими параметрами характеризуется работа редуктора?
3. Почему червячное колесо и червяк изготавливают из разных материалов?
4. По каким признакам классифицируют редуктора?
5. По каким параметрам регламентируются стандартные редукторы?

Таблица 1

ЛИТЕРАТУРА

1. Гузенков П. Г. Детали машин.  М., 1975.

2. Иванов М. Н. Детали машин.  М., 1976.

3. Куклин Н. Г.,Куклина Г .С.  Детали машин. M., 9797.

4. Решетов Д. Н. Детали машин.,1975.

5. Чернилевский Д. В. Курсовое  проектирование деталей машин  и механизмов. М. "Высшая школа"., I980.
