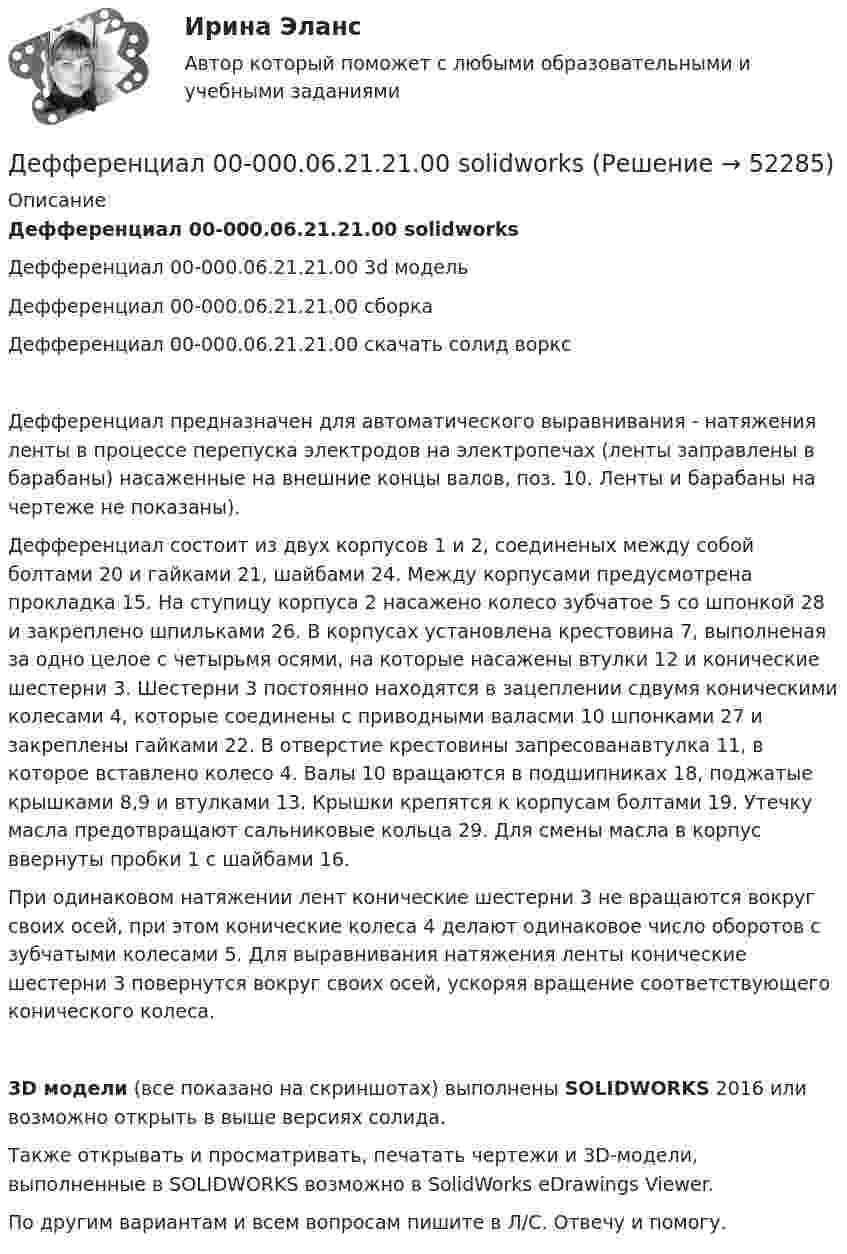

Дефференциал 00-000.06.21.21.00 solidworks (Решение → 52287)

Дефференциал 00-000.06.21.21.00 solidworks

Дефференциал 00-000.06.21.21.00 3d модель

Дефференциал 00-000.06.21.21.00 сборка

Дефференциал 00-000.06.21.21.00 скачать солид воркс

Дефференциал предназначен для автоматического выравнивания - натяжения ленты в процессе перепуска электродов на электропечах (ленты заправлены в барабаны) насаженные на внешние концы валов, поз. 10. Ленты и барабаны на чертеже не показаны).

Дефференциал состоит из двух корпусов 1 и 2, соединеных между собой болтами 20 и гайками 21, шайбами 24. Между корпусами предусмотрена прокладка 15. На ступицу корпуса 2 насажено колесо зубчатое 5 со шпонкой 28 и закреплено шпильками 26. В корпусах установлена крестовина 7, выполненая за одно целое с четырьмя осями, на которые насажены втулки 12 и конические шестерни 3. Шестерни 3 постоянно находятся в зацеплении сдвумя коническими колесами 4, которые соединены с приводными валасми 10 шпонками 27 и закреплены гайками 22. В отверстие крестовины запресованавтулка 11, в которое вставлено колесо 4. Валы 10 вращаются в подшипниках 18, поджатые крышками 8,9 и втулками 13. Крышки крепятся к корпусам болтами 19. Утечку масла предотвращают сальниковые кольца 29. Для смены масла в корпус ввернуты пробки 1 с шайбами 16.

При одинаковом натяжении лент конические шестерни 3 не вращаются вокруг своих осей, при этом конические колеса 4 делают одинаковое число оборотов с зубчатыми колесами 5. Для выравнивания натяжения ленты конические шестерни 3 повернутся вокруг своих осей, ускоряя вращение соответствующего конического колеса.

3D модели (все показано на скриншотах) выполнены SOLIDWORKS 2016 или возможно открыть в выше версиях солида.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в SOLIDWORKS возможно в SolidWorks eDrawings Viewer.

По другим вариантам и всем вопросам пишите в Л/С. Отвечу и помогу.
