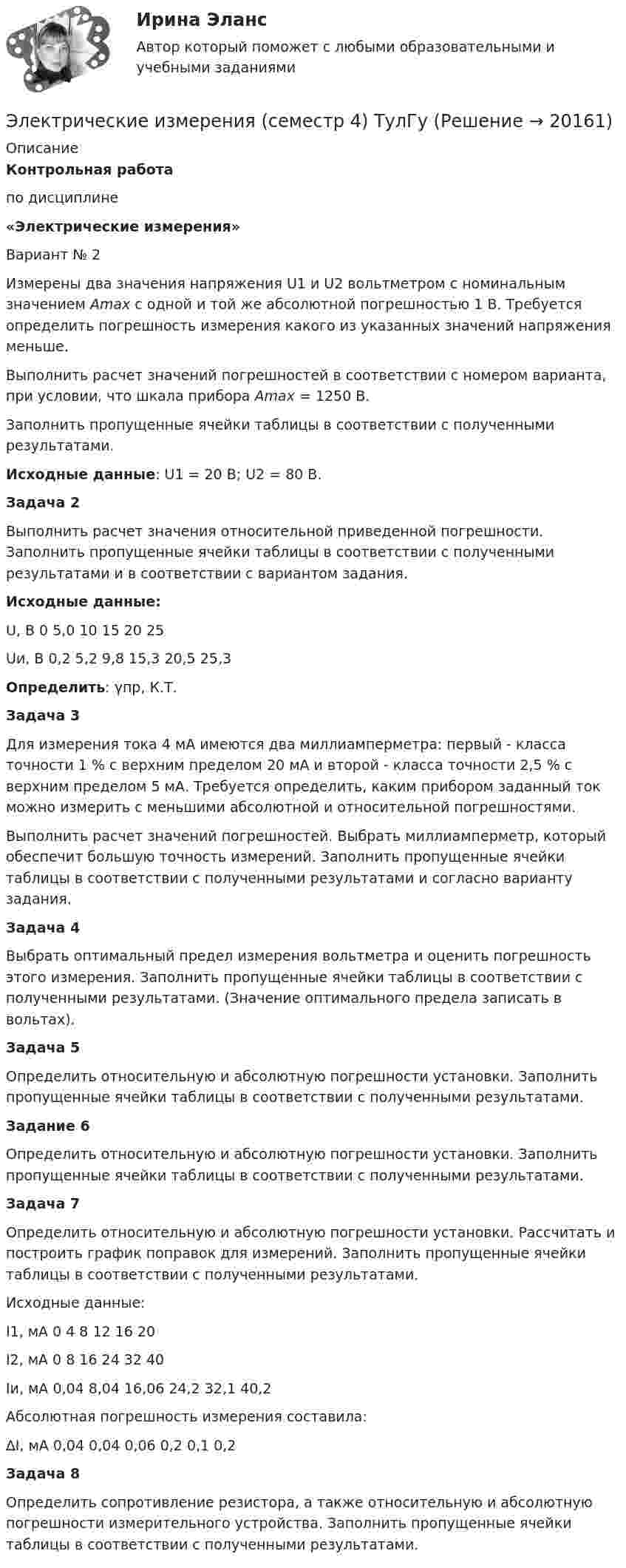

Электрические измерения (семестр 4) ТулГу (Решение → 20172)

Контрольная работа

по дисциплине

«Электрические измерения»

Вариант № 2

Измерены два значения напряжения U1 и U2 вольтметром с номинальным значением Amax с одной и той же абсолютной погрешностью 1 В. Требуется определить погрешность измерения какого из указанных значений напряжения меньше.

Выполнить расчет значений погрешностей в соответствии с номером варианта, при условии, что шкала прибора Аmax = 1250 В.

Заполнить пропущенные ячейки таблицы в соответствии с полученными результатами.

Исходные данные: U1 = 20 B; U2 = 80 B.

Задача 2

Выполнить расчет значения относительной приведенной погрешности. Заполнить пропущенные ячейки таблицы в соответствии с полученными результатами и в соответствии с вариантом задания.

Исходные данные:

U, B 0 5,0 10 15 20 25

Uи, B 0,2 5,2 9,8 15,3 20,5 25,3

Определить: γпр, К.Т.

Задача 3

Для измерения тока 4 мА имеются два миллиамперметра: первый - класса точности 1 % с верхним пределом 20 мА и второй - класса точности 2,5 % с верхним пределом 5 мА. Требуется определить, каким прибором заданный ток можно измерить с меньшими абсолютной и относительной погрешностями.

Выполнить расчет значений погрешностей. Выбрать миллиамперметр, который обеспечит большую точность измерений. Заполнить пропущенные ячейки таблицы в соответствии с полученными результатами и согласно варианту задания.

Задача 4

Выбрать оптимальный предел измерения вольтметра и оценить погрешность этого измерения. Заполнить пропущенные ячейки таблицы в соответствии с полученными результатами. (Значение оптимального предела записать в вольтах).

Задача 5

Определить относительную и абсолютную погрешности установки. Заполнить пропущенные ячейки таблицы в соответствии с полученными результатами.

Задание 6

Определить относительную и абсолютную погрешности установки. Заполнить пропущенные ячейки таблицы в соответствии с полученными результатами.

Задача 7

Определить относительную и абсолютную погрешности установки. Рассчитать и построить график поправок для измерений. Заполнить пропущенные ячейки таблицы в соответствии с полученными результатами.

Исходные данные:

I1, мА 0 4 8 12 16 20

I2, мА 0 8 16 24 32 40

Iи, мА 0,04 8,04 16,06 24,2 32,1 40,2

Абсолютная погрешность измерения составила:

∆I, мА 0,04 0,04 0,06 0,2 0,1 0,2

Задача 8

Определить сопротивление резистора, а также относительную и абсолютную погрешности измерительного устройства. Заполнить пропущенные ячейки таблицы в соответствии с полученными результатами.
