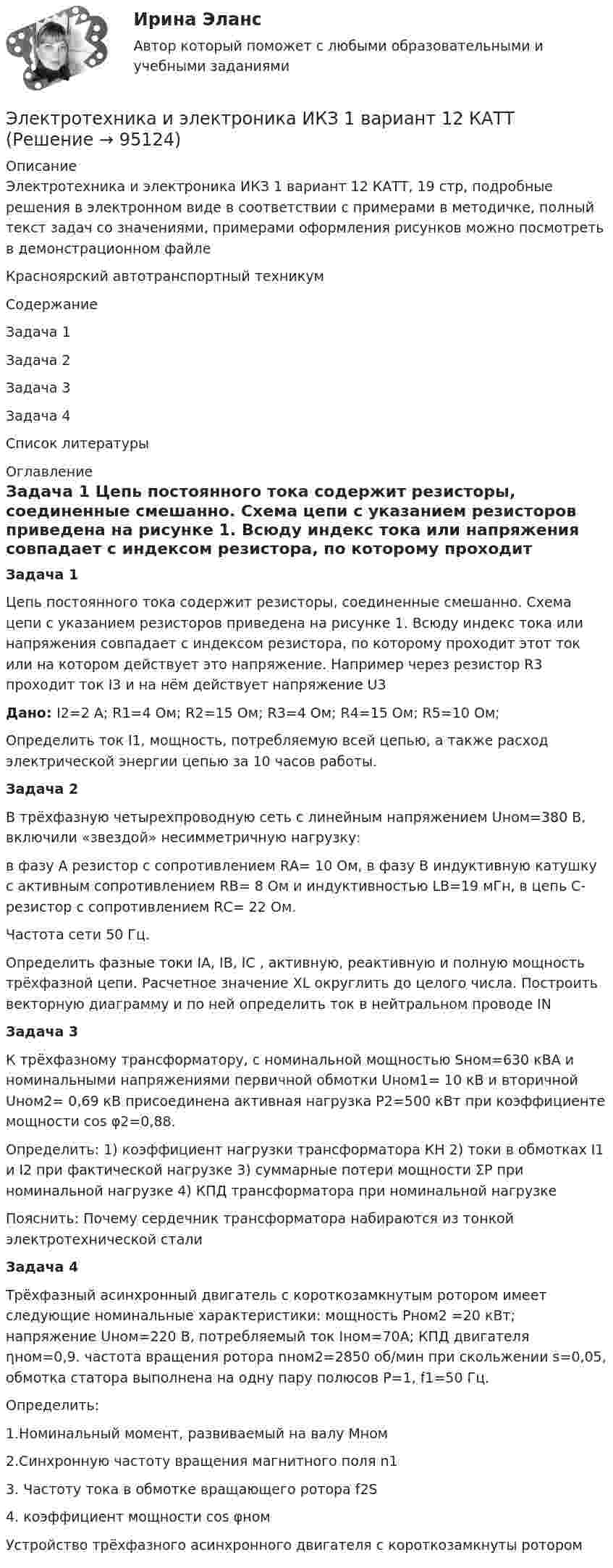

Электротехника и электроника ИКЗ 1 вариант 12 КАТТ (Решение → 95227)

Электротехника и электроника ИКЗ 1 вариант 12 КАТТ, 19 стр, подробные решения в электронном виде в соответствии с примерами в методичке, полный текст задач со значениями, примерами оформления рисунков можно посмотреть в демонстрационном файле

Красноярский автотранспортный техникум

Содержание

Задача 1

Задача 2

Задача 3

Задача 4

Список литературы

Задача 1

Цепь постоянного тока содержит резисторы, соединенные смешанно. Схема цепи с указанием резисторов приведена на рисунке 1. Всюду индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует это напряжение. Например через резистор R3 проходит ток I3 и на нём действует напряжение U3

Дано: I2=2 A; R1=4 Ом; R2=15 Ом; R3=4 Ом; R4=15 Ом; R5=10 Ом;

Определить ток I1, мощность, потребляемую всей цепью, а также расход электрической энергии цепью за 10 часов работы.

Задача 2

В трёхфазную четырехпроводную cеть с линейным напряжением Uном=380 В, включили «звездой» несимметричную нагрузку:

в фазу А резистор с сопротивлением RА= 10 Ом, в фазу В индуктивную катушку с активным сопротивлением RB= 8 Ом и индуктивностью LВ=19 мГн, в цепь С- резистор с сопротивлением RС= 22 Ом.

Частота сети 50 Гц.

Определить фазные токи IA, IB, IC , активную, реактивную и полную мощность трёхфазной цепи. Расчетное значение XL округлить до целого числа. Построить векторную диаграмму и по ней определить ток в нейтральном проводе IN

Задача 3

К трёхфазному трансформатору, с номинальной мощностью Sном=630 кВА и номинальными напряжениями первичной обмотки Uном1= 10 кВ и вторичной Uном2= 0,69 кВ присоединена активная нагрузка Р2=500 кВт при коэффициенте мощности cos φ2=0,88.

Определить: 1) коэффициент нагрузки трансформатора КН 2) токи в обмотках I1 и I2 при фактической нагрузке 3) суммарные потери мощности ΣР при номинальной нагрузке 4) КПД трансформатора при номинальной нагрузке

Пояснить: Почему сердечник трансформатора набираются из тонкой электротехнической стали

Задача 4

Трёхфазный асинхронный двигатель с короткозамкнутым ротором имеет следующие номинальные характеристики: мощность Рном2 =20 кВт; напряжение Uном=220 В, потребляемый ток Iном=70А; КПД двигателя ηном=0,9. частота вращения ротора nном2=2850 об/мин при скольжении s=0,05, обмотка статора выполнена на одну пару полюсов Р=1, f1=50 Гц.

Определить:

1.Номинальный момент, развиваемый на валу Мном

2.Синхронную частоту вращения магнитного поля n1

3. Частоту тока в обмотке вращающего ротора f2S

4. коэффициент мощности cos φном

Устройство трёхфазного асинхронного двигателя с короткозамкнуты ротором
