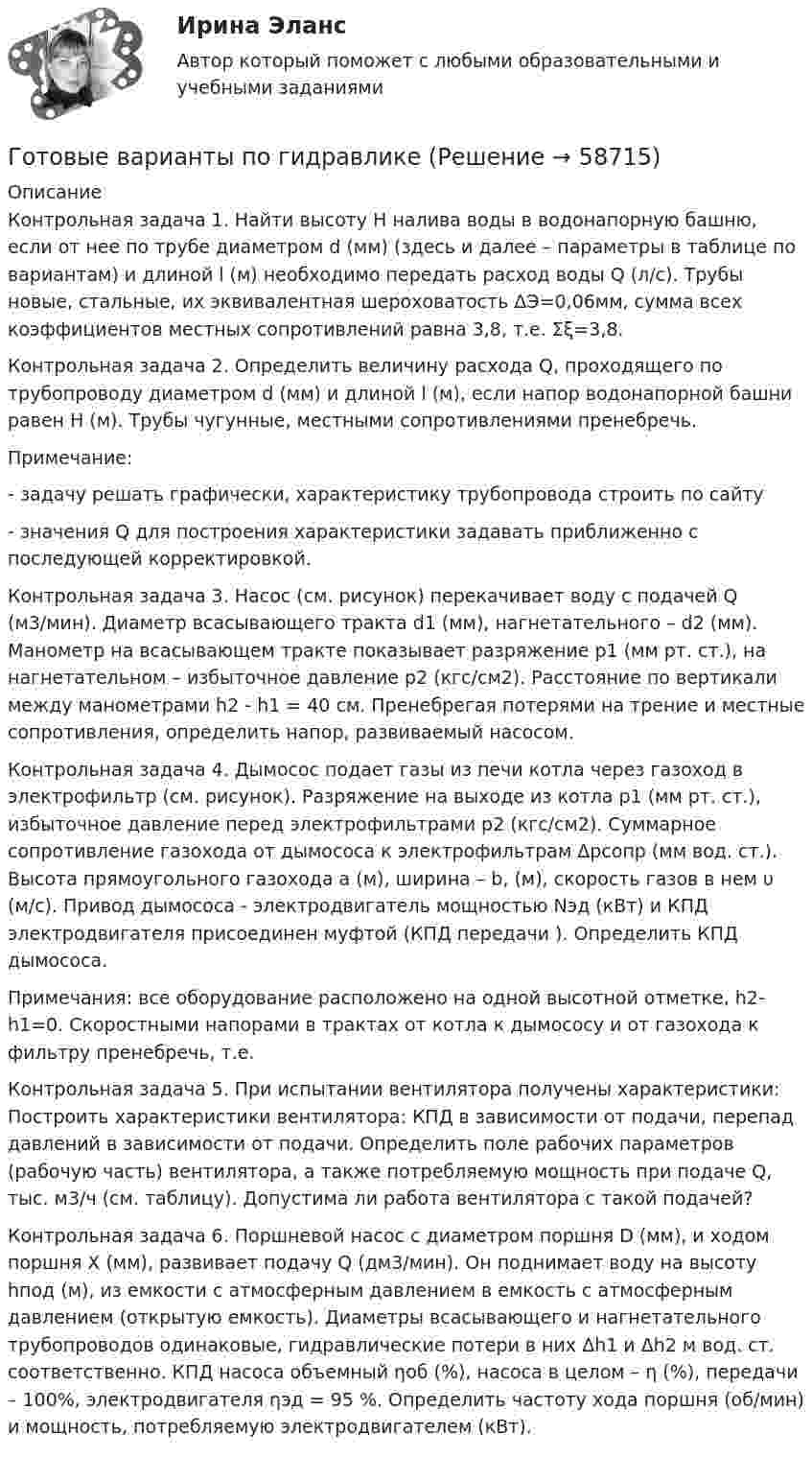

Готовые варианты по гидравлике (Решение → 58715)

Контрольная задача 1. Найти высоту Н налива воды в водонапорную башню, если от нее по трубе диаметром d (мм) (здесь и далее – параметры в таблице по вариантам) и длиной l (м) необходимо передать расход воды Q (л/с). Трубы новые, стальные, их эквивалентная шероховатость ΔЭ=0,06мм, сумма всех коэффициентов местных сопротивлений равна 3,8, т.е. Σξ=3,8.

Контрольная задача 2. Определить величину расхода Q, проходящего по трубопроводу диаметром d (мм) и длиной l (м), если напор водонапорной башни равен Н (м). Трубы чугунные, местными сопротивлениями пренебречь.

Примечание:

- задачу решать графически, характеристику трубопровода строить по сайту

- значения Q для построения характеристики задавать приближенно с последующей корректировкой.

Контрольная задача 3. Насос (см. рисунок) перекачивает воду с подачей Q (м3/мин). Диаметр всасывающего тракта d1 (мм), нагнетательного – d2 (мм). Манометр на всасывающем тракте показывает разряжение p1 (мм рт. ст.), на нагнетательном – избыточное давление p2 (кгс/см2). Расстояние по вертикали между манометрами h2 - h1 = 40 см. Пренебрегая потерями на трение и местные сопротивления, определить напор, развиваемый насосом.

Контрольная задача 4. Дымосос подает газы из печи котла через газоход в электрофильтр (см. рисунок). Разряжение на выходе из котла p1 (мм рт. ст.), избыточное давление перед электрофильтрами p2 (кгс/см2). Суммарное сопротивление газохода от дымососа к электрофильтрам Δpсопр (мм вод. ст.). Высота прямоугольного газохода а (м), ширина – b, (м), скорость газов в нем υ (м/с). Привод дымососа - электродвигатель мощностью Nэд (кВт) и КПД электродвигателя присоединен муфтой (КПД передачи ). Определить КПД дымососа.

Примечания: все оборудование расположено на одной высотной отметке, h2-h1=0. Скоростными напорами в трактах от котла к дымососу и от газохода к фильтру пренебречь, т.е.

Контрольная задача 5. При испытании вентилятора получены характеристики: Построить характеристики вентилятора: КПД в зависимости от подачи, перепад давлений в зависимости от подачи. Определить поле рабочих параметров (рабочую часть) вентилятора, а также потребляемую мощность при подаче Q, тыс. м3/ч (см. таблицу). Допустима ли работа вентилятора с такой подачей?

Контрольная задача 6. Поршневой насос с диаметром поршня D (мм), и ходом поршня Х (мм), развивает подачу Q (дм3/мин). Он поднимает воду на высоту hпод (м), из емкости с атмосферным давлением в емкость с атмосферным давлением (открытую емкость). Диаметры всасывающего и нагнетательного трубопроводов одинаковые, гидравлические потери в них Δh1 и Δh2 м вод. ст. соответственно. КПД насоса объемный ηоб (%), насоса в целом – η (%), передачи – 100%, электродвигателя ηэд = 95 %. Определить частоту хода поршня (об/мин) и мощность, потребляемую электродвигателем (кВт).
