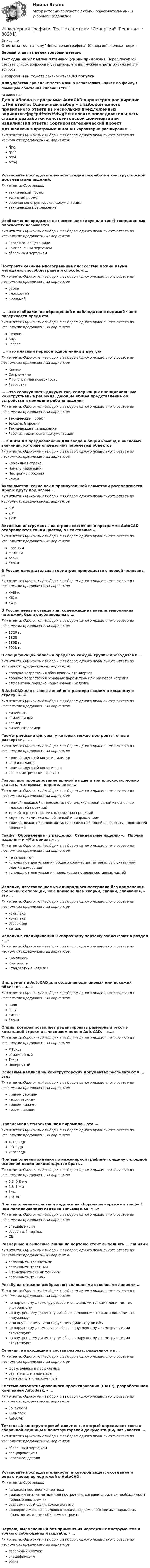

Ответы на тест на тему "Инженерная графика" (Синергия) - только теория.

Верный ответ выделен голубым цветом.

Тест сдан на 97 баллов "Отлично" (скрин приложен). Перед покупкой сверьте список вопросов и убедитесь, что вам нужны ответы именно на эти вопросы!

С вопросами вы можете ознакомиться ДО покупки.

Для удобства при сдаче теста можно использовать поиск по файлу с помощью сочетания клавиш Ctrl+F.

Для шаблона в программе AutoCAD характерно расширение …

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• *jpg
• *pdf
• *dwt
• *dwg

Установите последовательность стадий разработки конструкторской документации изделий:

Тип ответа: Сортировка

• технический проект
• эскизный проект
• рабочая конструкторская документация
• техническое предложение

Изображение предмета на нескольких (двух или трех) совмещенных плоскостях называется …

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• чертежом общего вида
• комплексным чертежом
• сборочным чертежом

Построить сечение многогранника плоскостью можно двумя методами: способом граней и способом …

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• ребер
• плоскостей
• проекций

… – это изображение обращенной к наблюдателю видимой части поверхности предмета

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• Сечение
• Вид
• Разрез

… – это плавный переход одной линии в другую

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• Кривая
• Сопряжение
• Многогранная поверхность
• Развертка

… – это совокупность документов, содержащих принципиальные конструктивные решения, дающие общее представление об устройстве и принципе работы изделия

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• Технический проект
• Эскизный проект
• Техническое предложение
• Рабочая техническая документация

… в AutoCAD предназначена для ввода и опций команд и числовых значений, которые определяют параметры объектов

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• Командная строка
• Панель навигации
• Настройка профиля
• блоки

Аксонометрические оси в прямоугольной изометрии располагаются друг к другу под углом …

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• 60°
• 90°
• 120°

Активные инструменты на строке состояния в программе AutoCAD отображаются синим цветом, а неактивные – …

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• красным
• желтым
• серым
• блоки

В России начертательная геометрия преподается с первой половины …

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• XVIII в.
• XIX в.
• XX в.

В России первые стандарты, содержащие правила выполнения чертежей, были опубликованы в …

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• 1728 г.
• 1828
• 1898 г.
• 1928 г.

В спецификации запись в пределах каждой группы проводится в …

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• порядке возрастания обозначений стандартов
• порядке возрастания основных параметров или размеров изделия
• алфавитном порядке наименований изделий

В AutoCAD для вызова линейного размера вводим в командную строку: «…»

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• линейный
• рзмлинейный
• размер
• линейный размер

Геометрические фигуры, у которых можно построить точные развертки, – …

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• прямой круговой конус и цилиндр
• шар и цилиндр
• прямой круговой конус и шар
• все геометрические фигуры

Говоря про проецирование прямой на две и три плоскости, можно сказать, что прямая определяется…

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• прямой, лежащей в плоскости, перпендикулярной одной из основных плоскостей проекций
• точкой пересечения ее с плоскостью проекций
• двумя точками, или одной точкой и направлением
• прямой, лежащей в плоскости, параллельной одной из основных плоскостей проекций

Графу «Обозначение» в разделах «Стандартные изделия», «Прочие изделия» и «Материалы» …

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• не заполняют
• используют для указания общего количества материалов с указанием единиц измерения
• используют для указания порядковых номеров составных частей

Изделие, изготовленное из однородного материала без применения сборочных операций, но с применением сварки, спайки, спаивания, – это …

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• комплекс
• комплект
• сборочная
• деталь

Изделия в спецификации к сборочному чертежу записывают в раздел «…»

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• Комплексы
• Комплекты
• Стандартные изделия

Инструмент в AutoCAD для создания одинаковых или похожих объектов – «…»

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• поля
• слои
• листы
• блоки

Опция, которая позволяет редактировать размерный текст в командной строке и в числовом поле в AutoCAD, – «…»

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• МТекст
• рзмлинейный
• Текст
• Повернутый

Основные надписи на конструкторских документах располагают в … углу

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• правом верхнем
• левом верхнем
• правом нижнем
• левом нижнем

Правильная четырехгранная пирамида – это …

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• тетраэдр
• октаэдр
• икосаэдр

При выполнении задания по инженерной графике толщину сплошной основной линии рекомендуется брать …

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• 0,5–0,8 мм
• 0,8–1 мм
• 1мм
• 2–5 мм

При заполнении основной надписи на сборочном чертеже в графе 1 под наименованием изделия вписывается: «…»

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• спецификация
• сборочный чертеж
• СБ

Размерные и выносные линии на чертеже стоит выполнять … линиями

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• сплошными волнистыми
• сплошными толстыми
• штрихпунктирными тонкими
• сплошными тонкими

Резьбу на стержне изображают сплошными основными линиями …

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• по наружному диаметру резьбы и сплошными тонкими линиями – по внутреннему
• по внутреннему диаметру резьбы и сплошными тонкими линиями – по наружному
• и по внутреннему, и по наружному диаметру резьбы
• по наружному диаметру резьбы, по внутреннему диаметру – линии отсутствуют
• по внутреннему диаметру резьбы, по наружному диаметру – линии отсутствуют

Сечения, не входящие в состав разреза, разделяют на …

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• фронтальные и профильные
• ступенчатые и ломаные
• вынесенные и наложенные

Система автоматизированного проектирования (САПР), разработанная компанией Autodesk, – …

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• SolidWorks
• «Компас»
• AutoCAD

Текстовый конструкторский документ, который определяет состав сборочной единицы и конструкторской документации, называется …

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• сборочным чертежом
• спецификацией
• чертежом детали

Установите последовательность, в которой ведется создание и редактирование чертежей в AutoCAD:

Тип ответа: Сортировка

• начинаем построение чертежа
• проводим анализ детали для построения; создаем слои, при необходимости переименовываем их
• создаем новый файл, сохраняем его
• проверяем масштаб видового экрана, задаем необходимые параметры объектов, которые собираемся строить

Чертеж, выполненный без применения чертежных инструментов и точного соблюдения масштаба, – …

Тип ответа: Одиночный выбор • с выбором одного правильного ответа из нескольких предложенных вариантов

• сборочный чертеж
• спецификация
• эскиз
