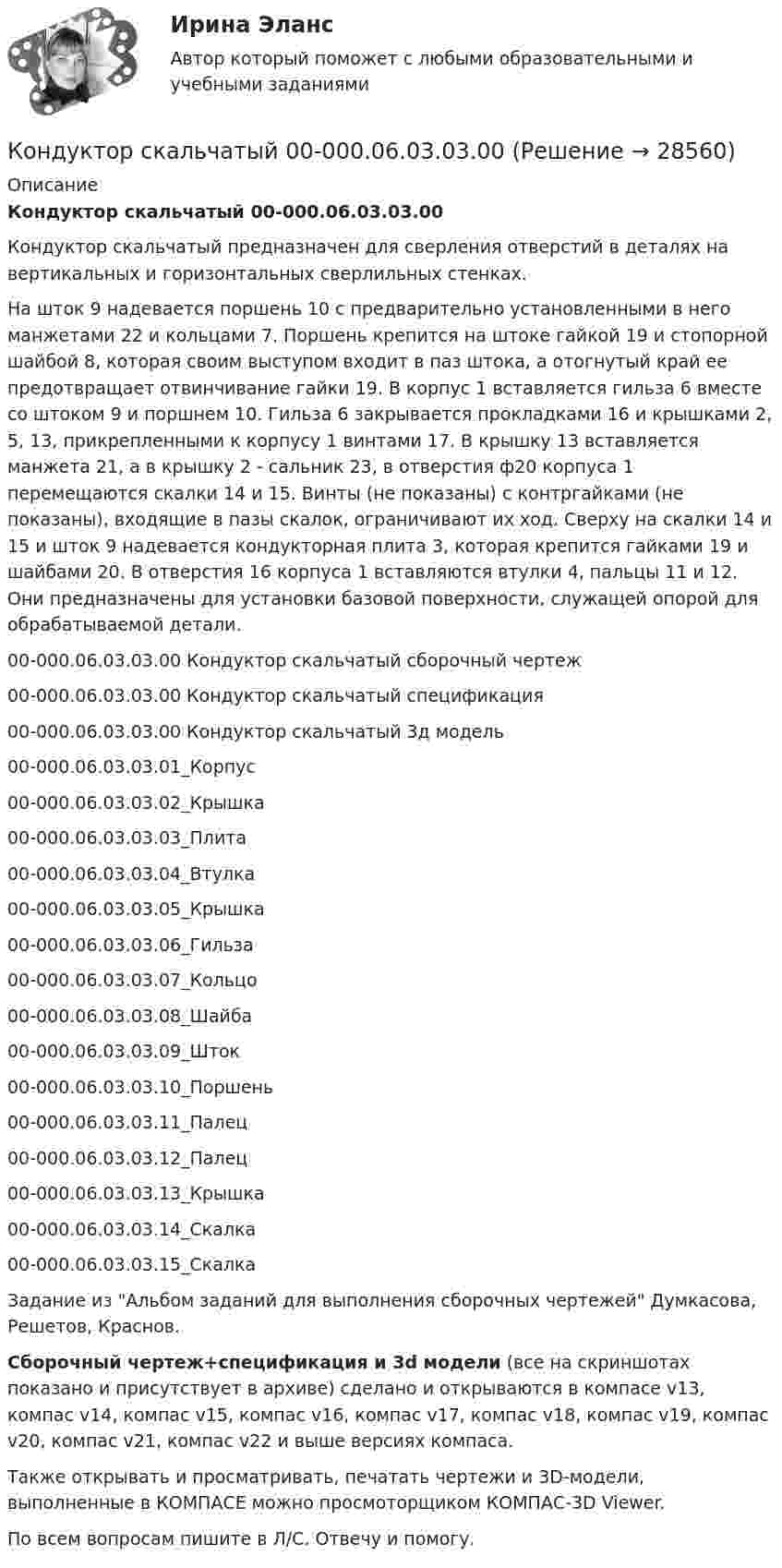

Кондуктор скальчатый 00-000.06.03.03.00 (Решение → 28561)

Описание

Кондуктор скальчатый 00-000.06.03.03.00

Кондуктор скальчатый предназначен для сверления отверстий в деталях на вертикальных и горизонтальных сверлильных стенках.

На шток 9 надевается поршень 10 с предварительно установленными в него манжетами 22 и кольцами 7. Поршень крепится на штоке гайкой 19 и стопорной шайбой 8, которая своим выступом входит в паз штока, а отогнутый край ее предотвращает отвинчивание гайки 19. В корпус 1 вставляется гильза 6 вместе со штоком 9 и поршнем 10. Гильза 6 закрывается прокладками 16 и крышками 2, 5, 13, прикрепленными к корпусу 1 винтами 17. В крышку 13 вставляется манжета 21, а в крышку 2 - сальник 23, в отверстия ф20 корпуса 1 перемещаются скалки 14 и 15. Винты (не показаны) с контргайками (не показаны), входящие в пазы скалок, ограничивают их ход. Сверху на скалки 14 и 15 и шток 9 надевается кондукторная плита 3, которая крепится гайками 19 и шайбами 20. В отверстия 16 корпуса 1 вставляются втулки 4, пальцы 11 и 12. Они предназначены для установки базовой поверхности, служащей опорой для обрабатываемой детали.

00-000.06.03.03.00 Кондуктор скальчатый сборочный чертеж

00-000.06.03.03.00 Кондуктор скальчатый спецификация

00-000.06.03.03.00 Кондуктор скальчатый 3д модель

00-000.06.03.03.01_Корпус

00-000.06.03.03.02_Крышка

00-000.06.03.03.03_Плита

00-000.06.03.03.04_Втулка

00-000.06.03.03.05_Крышка

00-000.06.03.03.06_Гильза

00-000.06.03.03.07_Кольцо

00-000.06.03.03.08_Шайба

00-000.06.03.03.09_Шток

00-000.06.03.03.10_Поршень

00-000.06.03.03.11_Палец

00-000.06.03.03.12_Палец

00-000.06.03.03.13_Крышка

00-000.06.03.03.14_Скалка

00-000.06.03.03.15_Скалка

Задание из "Альбом заданий для выполнения сборочных чертежей" Думкасова, Решетов, Краснов.

Сборочный чертеж+спецификация и 3d модели (все на скриншотах показано и присутствует в архиве) сделано и открываются в компасе v13, компас v14, компас v15, компас v16, компас v17, компас v18, компас v19, компас v20, компас v21, компас v22 и выше версиях компаса.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.

По всем вопросам пишите в Л/С. Отвечу и помогу.
