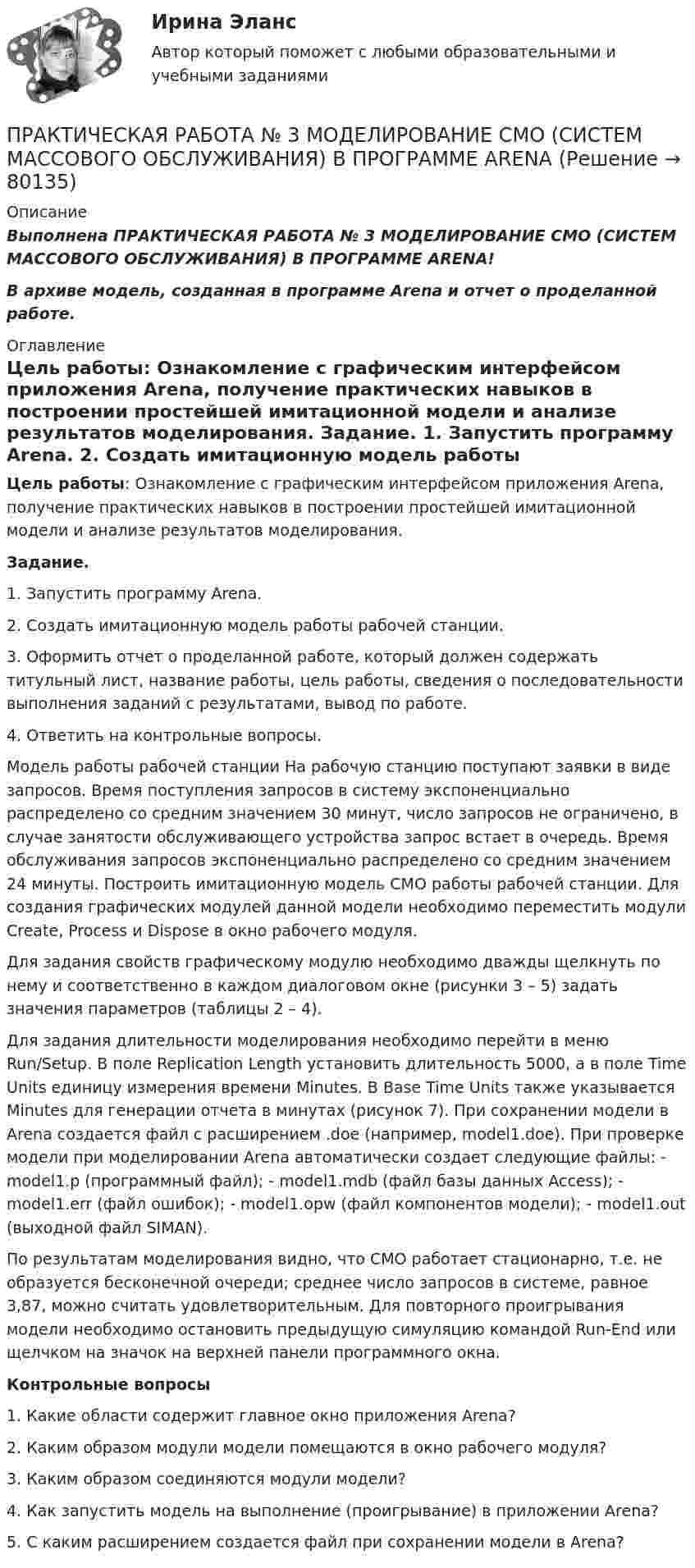

ПРАКТИЧЕСКАЯ РАБОТА № 3 МОДЕЛИРОВАНИЕ СМО (СИСТЕМ МАССОВОГО ОБСЛУЖИВАНИЯ) В ПРОГРАММЕ ARENA (Решение → 80137)

Выполнена ПРАКТИЧЕСКАЯ РАБОТА № 3 МОДЕЛИРОВАНИЕ СМО (СИСТЕМ МАССОВОГО ОБСЛУЖИВАНИЯ) В ПРОГРАММЕ ARENA!

В архиве модель, созданная в программе Arena и отчет о проделанной работе.

Цель работы: Ознакомление с графическим интерфейсом приложения Arena, получение практических навыков в построении простейшей имитационной модели и анализе результатов моделирования.

Задание.

1. Запустить программу Arena.

2. Создать имитационную модель работы рабочей станции.

3. Оформить отчет о проделанной работе, который должен содержать титульный лист, название работы, цель работы, сведения о последовательности выполнения заданий с результатами, вывод по работе.

4. Ответить на контрольные вопросы.

Модель работы рабочей станции На рабочую станцию поступают заявки в виде запросов. Время поступления запросов в систему экспоненциально распределено со средним значением 30 минут, число запросов не ограничено, в случае занятости обслуживающего устройства запрос встает в очередь. Время обслуживания запросов экспоненциально распределено со средним значением 24 минуты. Построить имитационную модель СМО работы рабочей станции. Для создания графических модулей данной модели необходимо переместить модули Create, Process и Dispose в окно рабочего модуля.

Для задания свойств графическому модулю необходимо дважды щелкнуть по нему и соответственно в каждом диалоговом окне (рисунки 3 – 5) задать значения параметров (таблицы 2 – 4).

Для задания длительности моделирования необходимо перейти в меню Run/Setup. В поле Replication Length установить длительность 5000, а в поле Time Units единицу измерения времени Minutes. В Base Time Units также указывается Minutes для генерации отчета в минутах (рисунок 7). При сохранении модели в Arena создается файл с расширением .doe (например, model1.doe). При проверке модели при моделировании Arena автоматически создает следующие файлы: - model1.p (программный файл); - model1.mdb (файл базы данных Access); - model1.err (файл ошибок); - model1.opw (файл компонентов модели); - model1.out (выходной файл SIMAN).

По результатам моделирования видно, что СМО работает стационарно, т.е. не образуется бесконечной очереди; среднее число запросов в системе, равное 3,87, можно считать удовлетворительным. Для повторного проигрывания модели необходимо остановить предыдущую симуляцию командой Run-End или щелчком на значок на верхней панели программного окна.

Контрольные вопросы

1. Какие области содержит главное окно приложения Arena?

2. Каким образом модули модели помещаются в окно рабочего модуля?

3. Каким образом соединяются модули модели?

4. Как запустить модель на выполнение (проигрывание) в приложении Arena?

5. С каким расширением создается файл при сохранении модели в Arena?
