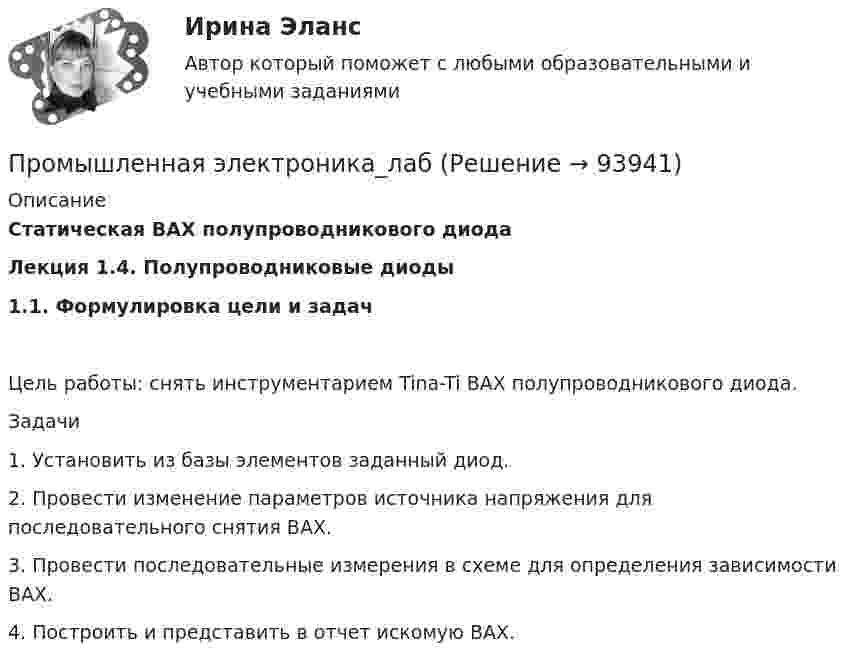

Промышленная электроника_лаб (Решение → 95055)

Статическая ВАХ полупроводникового диода

Лекция 1.4. Полупроводниковые диоды

1.1. Формулировка цели и задач

Цель работы: снять инструментарием Tina-Ti ВАХ полупроводникового диода.

Задачи

1. Установить из базы элементов заданный диод.

2. Провести изменение параметров источника напряжения для последовательного снятия ВАХ.

3. Провести последовательные измерения в схеме для определения зависимости ВАХ.

4. Построить и представить в отчет искомую ВАХ.
