Разработка перспективной схемы электроснабжения месторождения (Решение → 66331)

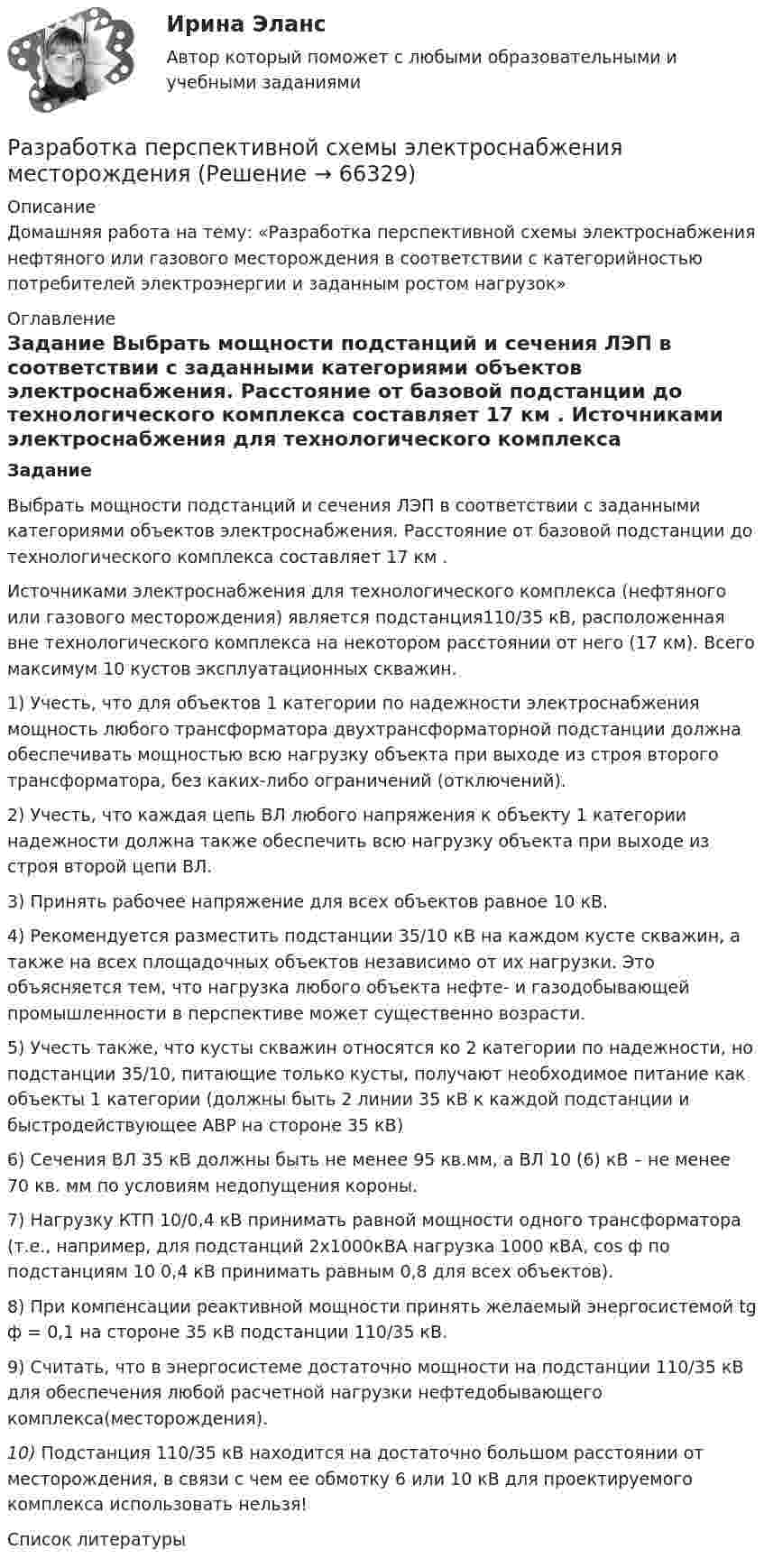

Домашняя работа на тему: «Разработка перспективной схемы электроснабжения нефтяного или газового месторождения в соответствии с категорийностью потребителей электроэнергии и заданным ростом нагрузок»

Задание

Выбрать мощности подстанций и сечения ЛЭП в соответствии с заданными категориями объектов электроснабжения. Расстояние от базовой подстанции до технологического комплекса составляет 17 км .

Источниками электроснабжения для технологического комплекса (нефтяного или газового месторождения) является подстанция110/35 кВ, расположенная вне технологического комплекса на некотором расстоянии от него (17 км). Всего максимум 10 кустов эксплуатационных скважин.

1) Учесть, что для объектов 1 категории по надежности электроснабжения мощность любого трансформатора двухтрансформаторной подстанции должна обеспечивать мощностью всю нагрузку объекта при выходе из строя второго трансформатора, без каких-либо ограничений (отключений).

2) Учесть, что каждая цепь ВЛ любого напряжения к объекту 1 категории надежности должна также обеспечить всю нагрузку объекта при выходе из строя второй цепи ВЛ.

3) Принять рабочее напряжение для всех объектов равное 10 кВ.

4) Рекомендуется разместить подстанции 35/10 кВ на каждом кусте скважин, а также на всех площадочных объектов независимо от их нагрузки. Это объясняется тем, что нагрузка любого объекта нефте- и газодобывающей промышленности в перспективе может существенно возрасти.

5) Учесть также, что кусты скважин относятся ко 2 категории по надежности, но подстанции 35/10, питающие только кусты, получают необходимое питание как объекты 1 категории (должны быть 2 линии 35 кВ к каждой подстанции и быстродействующее АВР на стороне 35 кВ)

6) Сечения ВЛ 35 кВ должны быть не менее 95 кв.мм, а ВЛ 10 (6) кВ – не менее 70 кв. мм по условиям недопущения короны.

7) Нагрузку КТП 10/0,4 кВ принимать равной мощности одного трансформатора (т.е., например, для подстанций 2х1000кВА нагрузка 1000 кВА, cos ф по подстанциям 10 0,4 кВ принимать равным 0,8 для всех объектов).

8) При компенсации реактивной мощности принять желаемый энергосистемой tg ф = 0,1 на стороне 35 кВ подстанции 110/35 кВ.

9) Считать, что в энергосистеме достаточно мощности на подстанции 110/35 кВ для обеспечения любой расчетной нагрузки нефтедобывающего комплекса(месторождения).

10) Подстанция 110/35 кВ находится на достаточно большом расстоянии от месторождения, в связи с чем ее обмотку 6 или 10 кВ для проектируемого комплекса использовать нельзя!
