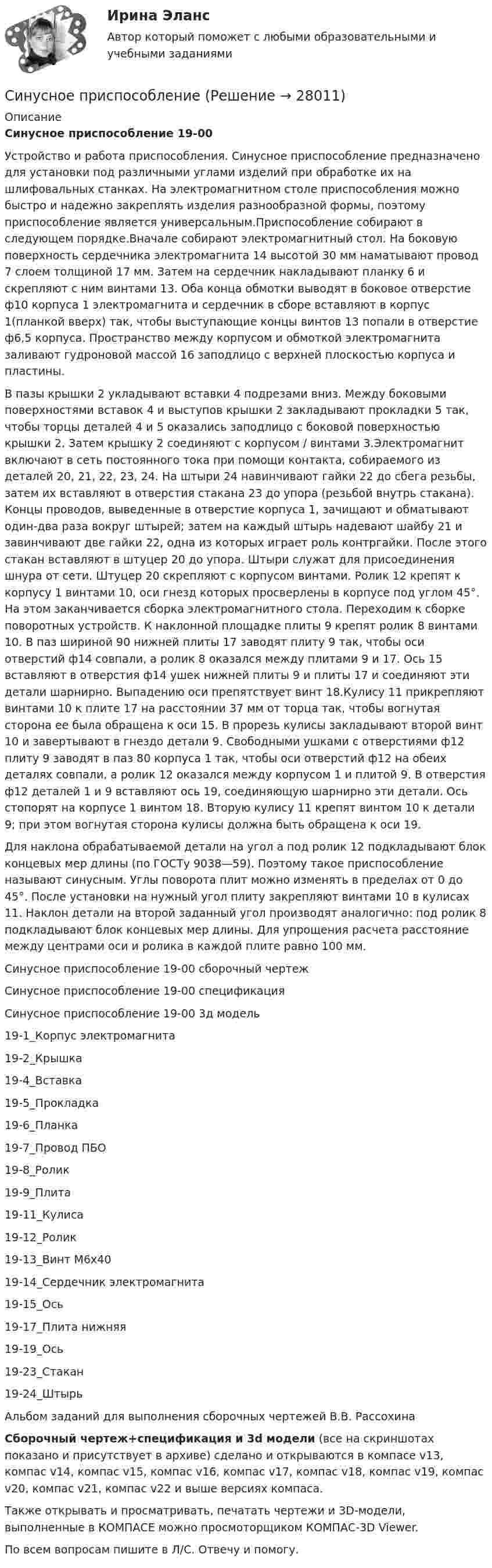

Синусное приспособление (Решение → 28015)

Описание

Синусное приспособление 19-00

Устройство и работа приспособления. Синусное приспособление предназначено для установки под различными углами изделий при обработке их на шлифовальных станках. На электромагнитном столе приспособления можно быстро и надежно закреплять изделия разнообразной формы, поэтому приспособление является универсальным.Приспособление собирают в следующем порядке.Вначале собирают электромагнитный стол. На боковую поверхность сердечника электромагнита 14 высотой 30 мм наматывают провод 7 слоем толщиной 17 мм. Затем на сердечник накладывают планку 6 и скрепляют с ним винтами 13. Оба конца обмотки выводят в боковое отверстие ф10 корпуса 1 электромагнита и сердечник в сборе вставляют в корпус 1(планкой вверх) так, чтобы выступающие концы винтов 13 попали в отверстие ф6,5 корпуса. Пространство между корпусом и обмоткой электромагнита заливают гудроновой массой 16 заподлицо с верхней плоскостью корпуса и пластины.

В пазы крышки 2 укладывают вставки 4 подрезами вниз. Между боковыми поверхностями вставок 4 и выступов крышки 2 закладывают прокладки 5 так, чтобы торцы деталей 4 и 5 оказались заподлицо с боковой поверхностью крышки 2. Затем крышку 2 соединяют с корпусом / винтами 3.Электромагнит включают в сеть постоянного тока при помощи контакта, собираемого из деталей 20, 21, 22, 23, 24. На штыри 24 навинчивают гайки 22 до сбега резьбы, затем их вставляют в отверстия стакана 23 до упора (резьбой внутрь стакана). Концы проводов, выведенные в отверстие корпуса 1, зачищают и обматывают один-два раза вокруг штырей; затем на каждый штырь надевают шайбу 21 и завинчивают две гайки 22, одна из которых играет роль контргайки. После этого стакан вставляют в штуцер 20 до упора. Штыри служат для присоединения шнура от сети. Штуцер 20 скрепляют с корпусом винтами. Ролик 12 крепят к корпусу 1 винтами 10, оси гнезд которых просверлены в корпусе под углом 45°. На этом заканчивается сборка электромагнитного стола. Переходим к сборке поворотных устройств. К наклонной площадке плиты 9 крепят ролик 8 винтами 10. В паз шириной 90 нижней плиты 17 заводят плиту 9 так, чтобы оси отверстий ф14 совпали, а ролик 8 оказался между плитами 9 и 17. Ось 15 вставляют в отверстия ф14 ушек нижней плиты 9 и плиты 17 и соединяют эти детали шарнирно. Выпадению оси препятствует винт 18.Кулису 11 прикрепляют винтами 10 к плите 17 на расстоянии 37 мм от торца так, чтобы вогнутая сторона ее была обращена к оси 15. В прорезь кулисы закладывают второй винт 10 и завертывают в гнездо детали 9. Свободными ушками с отверстиями ф12 плиту 9 заводят в паз 80 корпуса 1 так, чтобы оси отверстий ф12 на обеих деталях совпали, а ролик 12 оказался между корпусом 1 и плитой 9. В отверстия ф12 деталей 1 и 9 вставляют ось 19, соединяющую шарнирно эти детали. Ось стопорят на корпусе 1 винтом 18. Вторую кулису 11 крепят винтом 10 к детали 9; при этом вогнутая сторона кулисы должна быть обращена к оси 19.

Для наклона обрабатываемой детали на угол а под ролик 12 подкладывают блок концевых мер длины (по ГОСТу 9038—59). Поэтому такое приспособление называют синусным. Углы поворота плит можно изменять в пределах от 0 до 45°. После установки на нужный угол плиту закрепляют винтами 10 в кулисах 11. Наклон детали на второй заданный угол производят аналогично: под ролик 8 подкладывают блок концевых мер длины. Для упрощения расчета расстояние между центрами оси и ролика в каждой плите равно 100 мм.

Синусное приспособление 19-00 сборочный чертеж

Синусное приспособление 19-00 спецификация

Синусное приспособление 19-00 3д модель

19-1_Корпус электромагнита

19-2_Крышка

19-4_Вставка

19-5_Прокладка

19-6_Планка

19-7_Провод ПБО

19-8_Ролик

19-9_Плита

19-11_Кулиса

19-12_Ролик

19-13_Винт М6х40

19-14_Сердечник электромагнита

19-15_Ось

19-17_Плита нижняя

19-19_Ось

19-23_Стакан

19-24_Штырь

Альбом заданий для выполнения сборочных чертежей В.В. Рассохина

Сборочный чертеж+спецификация и 3d модели (все на скриншотах показано и присутствует в архиве) сделано и открываются в компасе v13, компас v14, компас v15, компас v16, компас v17, компас v18, компас v19, компас v20, компас v21, компас v22 и выше версиях компаса.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.

По всем вопросам пишите в Л/С. Отвечу и помогу.
