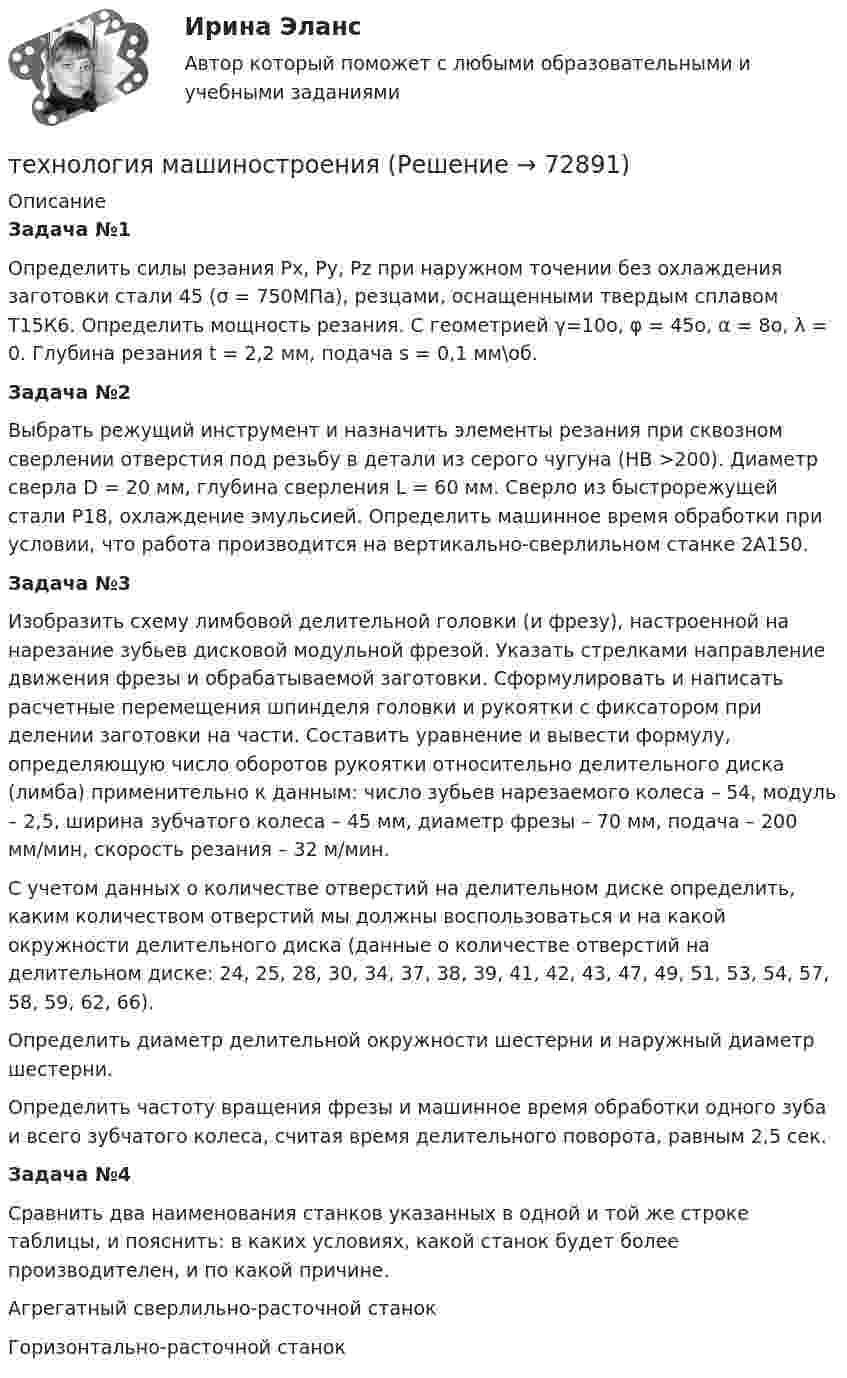

технология машиностроения (Решение → 72891)

Задача №1

Определить силы резания Рх, Ру, Рz при наружном точении без охлаждения заготовки стали 45 (σ = 750МПа), резцами, оснащенными твердым сплавом Т15К6. Определить мощность резания. С геометрией γ=10о, φ = 45о, α = 8о, λ = 0. Глубина резания t = 2,2 мм, подача s = 0,1 мм\об.

Задача №2

Выбрать режущий инструмент и назначить элементы резания при сквозном сверлении отверстия под резьбу в детали из серого чугуна (НВ >200). Диаметр сверла D = 20 мм, глубина сверления L = 60 мм. Сверло из быстрорежущей стали Р18, охлаждение эмульсией. Определить машинное время обработки при условии, что работа производится на вертикально-сверлильном станке 2А150.

Задача №3

Изобразить схему лимбовой делительной головки (и фрезу), настроенной на нарезание зубьев дисковой модульной фрезой. Указать стрелками направление движения фрезы и обрабатываемой заготовки. Сформулировать и написать расчетные перемещения шпинделя головки и рукоятки с фиксатором при делении заготовки на части. Составить уравнение и вывести формулу, определяющую число оборотов рукоятки относительно делительного диска (лимба) применительно к данным: число зубьев нарезаемого колеса – 54, модуль – 2,5, ширина зубчатого колеса – 45 мм, диаметр фрезы – 70 мм, подача – 200 мм/мин, скорость резания – 32 м/мин.

С учетом данных о количестве отверстий на делительном диске определить, каким количеством отверстий мы должны воспользоваться и на какой окружности делительного диска (данные о количестве отверстий на делительном диске: 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66).

Определить диаметр делительной окружности шестерни и наружный диаметр шестерни.

Определить частоту вращения фрезы и машинное время обработки одного зуба и всего зубчатого колеса, считая время делительного поворота, равным 2,5 сек.

Задача №4

Сравнить два наименования станков указанных в одной и той же строке таблицы, и пояснить: в каких условиях, какой станок будет более производителен, и по какой причине.

Агрегатный сверлильно-расточной станок

Горизонтально-расточной станок
