Теоретические основы электротехники 1 П3 1.Вар 5.13 (Решение → 94407)

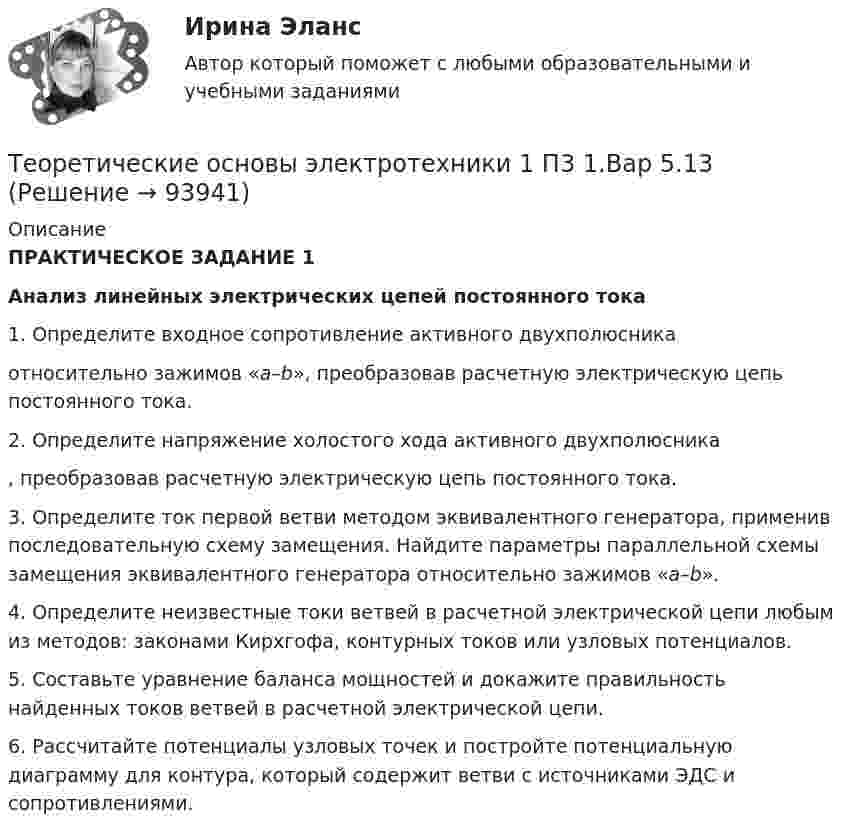

ПРАКТИЧЕСКОЕ ЗАДАНИЕ 1

Анализ линейных электрических цепей постоянного тока

1. Определите входное сопротивление активного двухполюсника

относительно зажимов «a–b», преобразовав расчетную электрическую цепь постоянного тока.

2. Определите напряжение холостого хода активного двухполюсника

, преобразовав расчетную электрическую цепь постоянного тока.

3. Определите ток первой ветви методом эквивалентного генератора, применив последовательную схему замещения. Найдите параметры параллельной схемы замещения эквивалентного генератора относительно зажимов «a–b».

4. Определите неизвестные токи ветвей в расчетной электрической цепи любым из методов: законами Кирхгофа, контурных токов или узловых потенциалов.

5. Составьте уравнение баланса мощностей и докажите правильность найденных токов ветвей в расчетной электрической цепи.

6. Рассчитайте потенциалы узловых точек и постройте потенциальную диаграмму для контура, который содержит ветви с источниками ЭДС и сопротивлениями.
