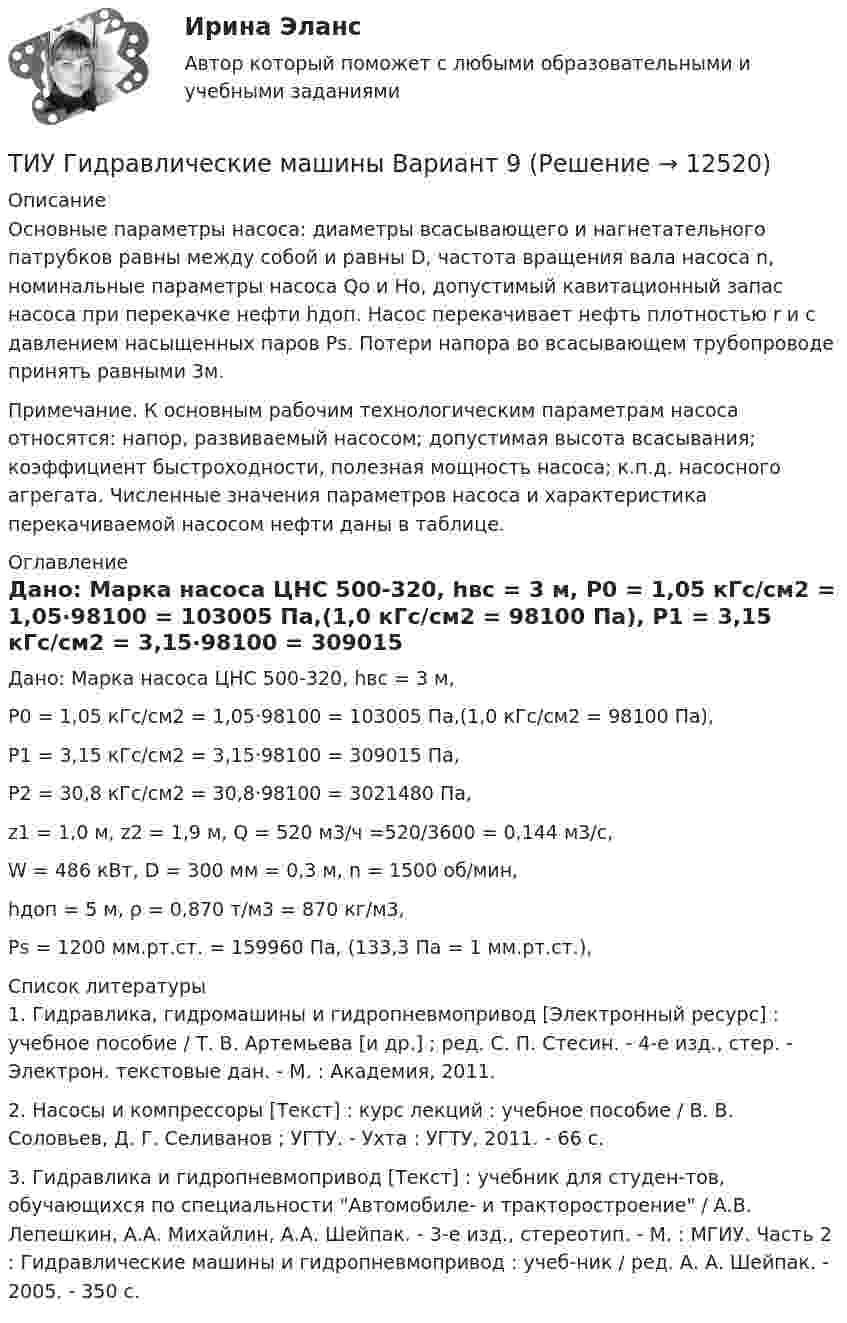

ТИУ Гидравлические машины Вариант 9 (Решение → 12520)

Основные параметры насоса: диаметры всасывающего и нагнетательного патрубков равны между собой и равны D, частота вращения вала насоса n, номинальные параметры насоса Qo и Нo, допустимый кавитационный запас насоса при перекачке нефти hдоп. Насос перекачивает нефть плотностью r и с давлением насыщенных паров Рs. Потери напора во всасывающем трубопроводе принять равными 3м.

Примечание. К основным рабочим технологическим параметрам насоса относятся: напор, развиваемый насосом; допустимая высота всасывания; коэффициент быстроходности, полезная мощность насоса; к.п.д. насосного агрегата. Численные значения параметров насоса и характеристика перекачиваемой насосом нефти даны в таблице.

Дано: Марка насоса ЦНС 500-320, hвс = 3 м,

Р0 = 1,05 кГс/см2 = 1,05·98100 = 103005 Па,(1,0 кГс/см2 = 98100 Па),

Р1 = 3,15 кГс/см2 = 3,15·98100 = 309015 Па,

Р2 = 30,8 кГс/см2 = 30,8·98100 = 3021480 Па,

z1 = 1,0 м, z2 = 1,9 м, Q = 520 м3/ч =520/3600 = 0,144 м3/с,

W = 486 кВт, D = 300 мм = 0,3 м, n = 1500 об/мин,

hдоп = 5 м, ρ = 0,870 т/м3 = 870 кг/м3,

Рs = 1200 мм.рт.ст. = 159960 Па, (133,3 Па = 1 мм.рт.ст.),

1. Гидравлика, гидромашины и гидропневмопривод [Электронный ресурс] : учебное пособие / Т. В. Артемьева [и др.] ; ред. С. П. Стесин. - 4-е изд., стер. - Электрон. текстовые дан. - М. : Академия, 2011.

2. Насосы и компрессоры [Текст] : курс лекций : учебное пособие / В. В. Соловьев, Д. Г. Селиванов ; УГТУ. - Ухта : УГТУ, 2011. - 66 с.

3. Гидравлика и гидропневмопривод [Текст] : учебник для студен-тов, обучающихся по специальности "Автомобиле- и тракторостроение" / А.В. Лепешкин, А.А. Михайлин, А.А. Шейпак. - 3-е изд., стереотип. - М. : МГИУ. Часть 2 : Гидравлические машины и гидропневмопривод : учеб-ник / ред. А. А. Шейпак. - 2005. - 350 с.
