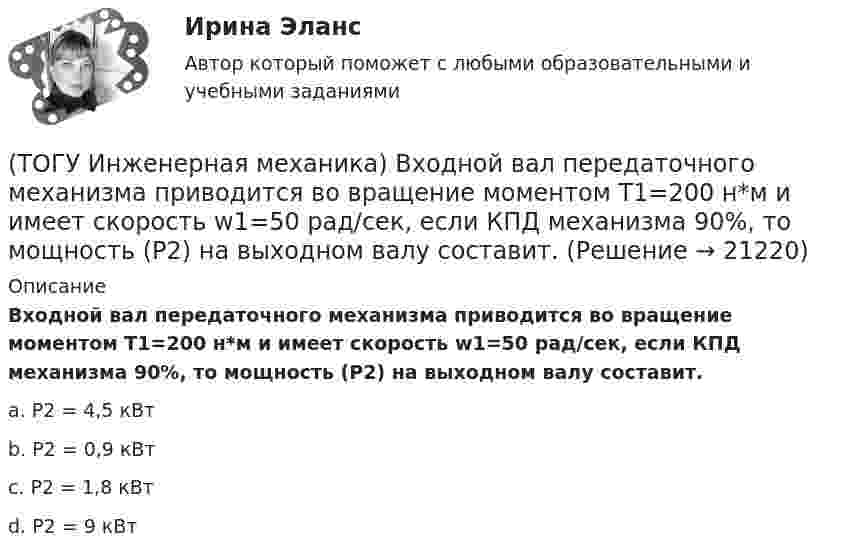

(ТОГУ Инженерная механика) Входной вал передаточного механизма приводится во вращение моментом T1=200 н*м и имеет скорость w1=50 рад/сек, если КПД механизма 90%, то мощность (Р2) на выходном валу составит. (Решение → 21234)

Описание

Входной вал передаточного механизма приводится во вращение моментом T1=200 н*м и имеет скорость w1=50 рад/сек, если КПД механизма 90%, то мощность (Р2) на выходном валу составит.

a. Р2 = 4,5 кВт

b. Р2 = 0,9 кВт

c. Р2 = 1,8 кВт

d. Р2 = 9 кВт
