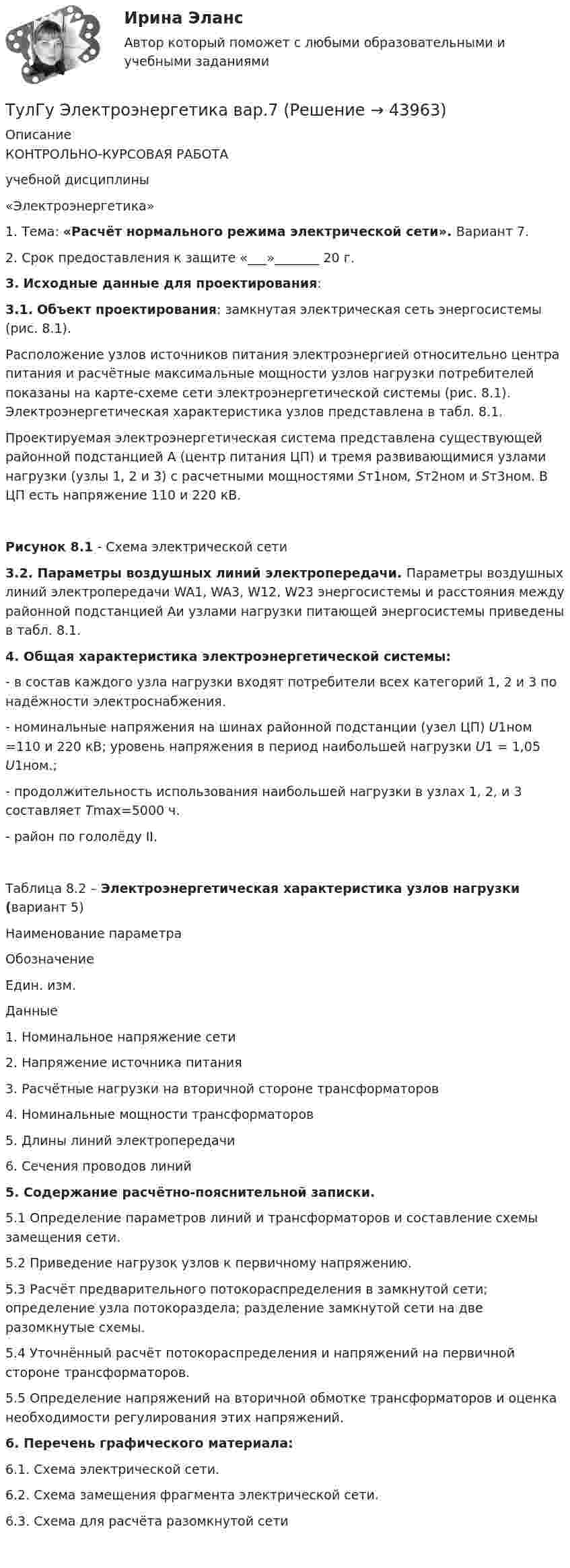

КОНТРОЛЬНО-КУРСОВАЯ РАБОТА

учебной дисциплины

«Электроэнергетика»

1. Тема: «Расчёт нормального режима электрической сети». Вариант 7.

2. Срок предоставления к защите «___»_______ 20 г.

3. Исходные данные для проектирования:

3.1. Объект проектирования: замкнутая электрическая сеть энергосистемы (рис. 8.1).

Расположение узлов источников питания электроэнергией относительно центра питания и расчётные максимальные мощности узлов нагрузки потребителей показаны на карте-схеме сети электроэнергетической системы (рис. 8.1). Электроэнергетическая характеристика узлов представлена в табл. 8.1.

Проектируемая электроэнергетическая система представлена существующей районной подстанцией А (центр питания ЦП) и тремя развивающимися узлами нагрузки (узлы 1, 2 и 3) с расчетными мощностями Sт1ном, Sт2ном и Sт3ном. В ЦП есть напряжение 110 и 220 кВ.

Рисунок 8.1 - Схема электрической сети

3.2. Параметры воздушных линий электропередачи. Параметры воздушных линий электропередачи WA1, WA3, W12, W23 энергосистемы и расстояния между районной подстанцией Аи узлами нагрузки питающей энергосистемы приведены в табл. 8.1.

4. Общая характеристика электроэнергетической системы:

- в состав каждого узла нагрузки входят потребители всех категорий 1, 2 и 3 по надёжности электроснабжения.

- номинальные напряжения на шинах районной подстанции (узел ЦП) U1ном =110 и 220 кВ; уровень напряжения в период наибольшей нагрузки U1 = 1,05 U1ном.;

- продолжительность использования наибольшей нагрузки в узлах 1, 2, и 3 составляет Tmах=5000 ч.

- район по гололёду II.

Таблица 8.2 – Электроэнергетическая характеристика узлов нагрузки (вариант 5)

Наименование параметра

Обозначение

Един. изм.

Данные

1. Номинальное напряжение сети

2. Напряжение источника питания

3. Расчётные нагрузки на вторичной стороне трансформаторов

4. Номинальные мощности трансформаторов

5. Длины линий электропередачи

6. Сечения проводов линий

5. Содержание расчётно-пояснительной записки.

5.1 Определение параметров линий и трансформаторов и составление схемы замещения сети.

5.2 Приведение нагрузок узлов к первичному напряжению.

5.3 Расчёт предварительного потокораспределения в замкнутой сети; определение узла потокораздела; разделение замкнутой сети на две разомкнутые схемы.

5.4 Уточнённый расчёт потокораспределения и напряжений на первичной стороне трансформаторов.

5.5 Определение напряжений на вторичной обмотке трансформаторов и оценка необходимости регулирования этих напряжений.

6. Перечень графического материала:

6.1. Схема электрической сети.

6.2. Схема замещения фрагмента электрической сети.

6.3. Схема для расчёта разомкнутой сети
