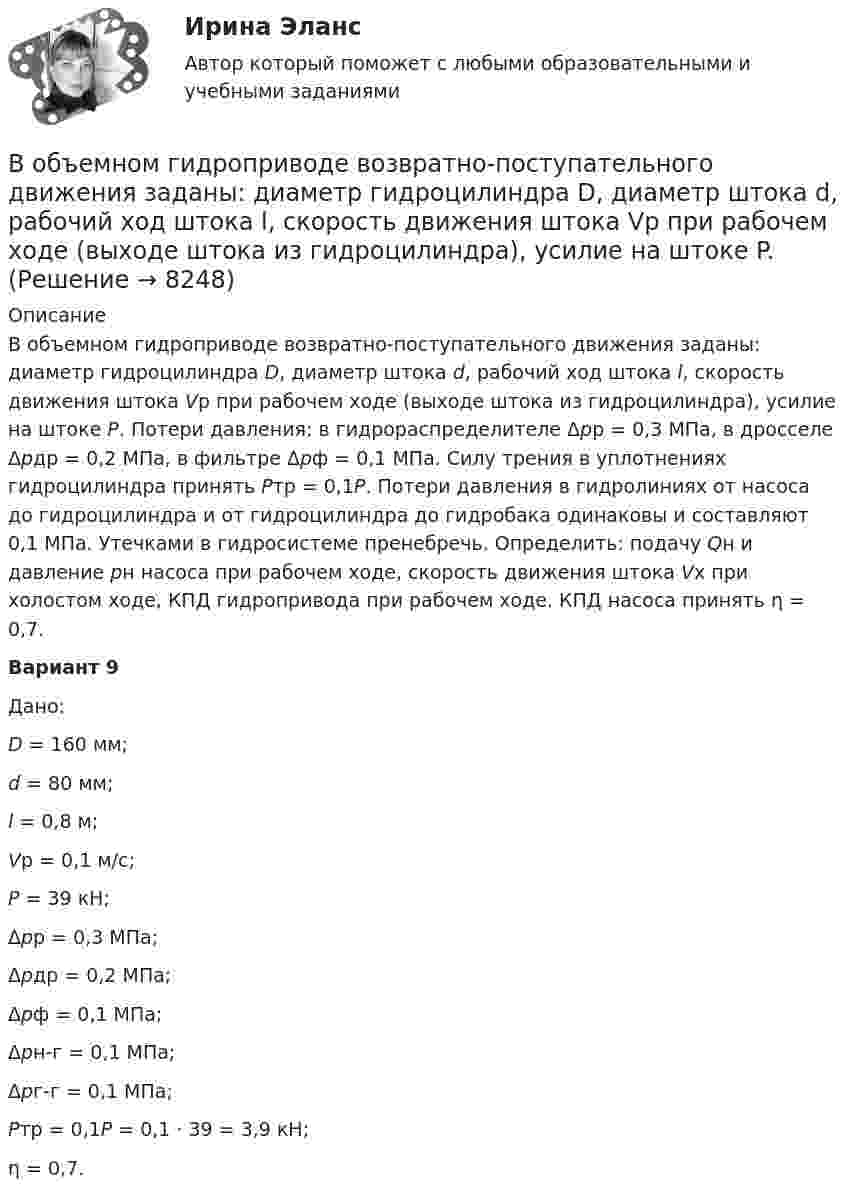

В объемном гидроприводе возвратно-поступательного движения заданы: диаметр гидроцилиндра D, диаметр штока d, рабочий ход штока l, скорость движения штока Vр при рабочем ходе (выходе штока из гидроцилиндра), усилие на штоке P. (Решение → 8250)

В объемном гидроприводе возвратно-поступательного движения заданы: диаметр гидроцилиндра D, диаметр штока d, рабочий ход штока l, скорость движения штока Vр при рабочем ходе (выходе штока из гидроцилиндра), усилие на штоке P. Потери давления: в гидрораспределителе Δрр = 0,3 МПа, в дросселе Δрдр = 0,2 МПа, в фильтре Δрф = 0,1 МПа. Силу трения в уплотнениях гидроцилиндра принять Pтр = 0,1P. Потери давления в гидролиниях от насоса до гидроцилиндра и от гидроцилиндра до гидробака одинаковы и составляют 0,1 МПа. Утечками в гидросистеме пренебречь. Определить: подачу Qн и давление рн насоса при рабочем ходе, скорость движения штока Vх при холостом ходе, КПД гидропривода при рабочем ходе. КПД насоса принять η = 0,7.

Вариант 9

Дано:

D = 160 мм;

d = 80 мм;

l = 0,8 м;

Vр = 0,1 м/с;

P = 39 кН;

Δрр = 0,3 МПа;

Δрдр = 0,2 МПа;

Δрф = 0,1 МПа;

Δрн-г = 0,1 МПа;

Δрг-г = 0,1 МПа;

Pтр = 0,1P = 0,1 · 39 = 3,9 кН;

η = 0,7.
