№ Варианта 3 L,км 50,0 D, мм 800 б,мм 14 Pг, Ом*м 12 R Ом*м 2000 Расстояние между анодом и трубопроводом у.м 400 Количество анодов группе n, шт 5 Диаметр засыпки d, м 0,5 Высота засыпки d,м 1,0 Расстояние между анодами m,м 10 Сечение кабеля, соединяющего аноды и трубопровод 3x4 мм (Решение → 13171)

Заказ №38747

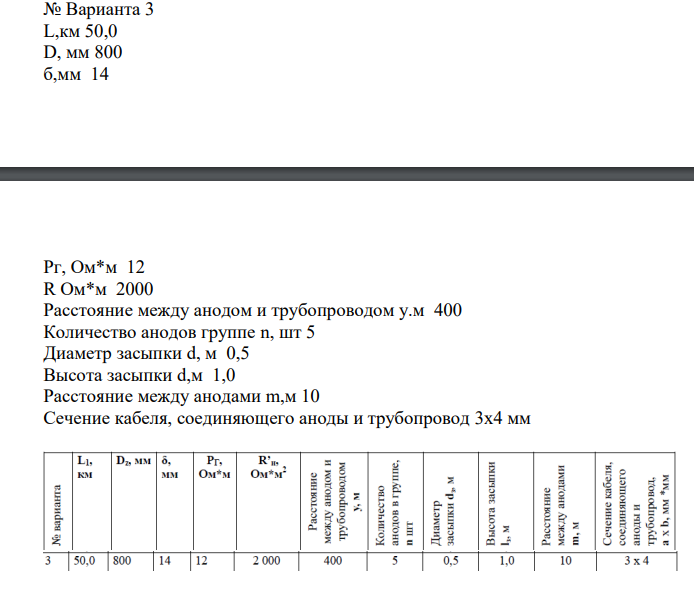

№ Варианта 3 L,км 50,0 D, мм 800 б,мм 14 Pг, Ом*м 12 R Ом*м 2000 Расстояние между анодом и трубопроводом у.м 400 Количество анодов группе n, шт 5 Диаметр засыпки d, м 0,5 Высота засыпки d,м 1,0 Расстояние между анодами m,м 10 Сечение кабеля, соединяющего аноды и трубопровод 3x4 мм

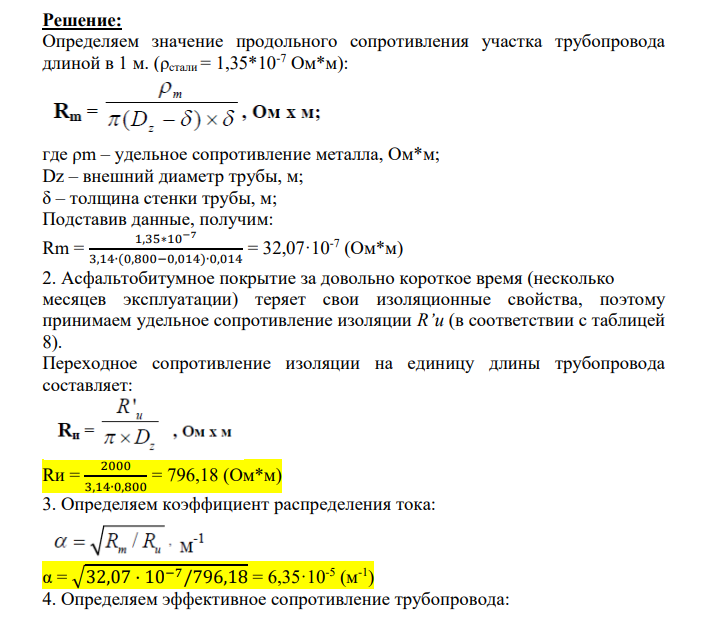

Решение:

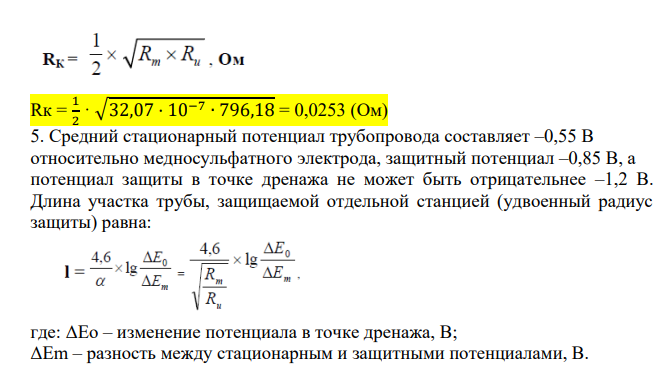

Определяем значение продольного сопротивления участка трубопровода длиной в 1 м. (ρстали = 1,35*10-7 Ом*м): где ρm – удельное сопротивление металла, Ом*м; Dz – внешний диаметр трубы, м; δ – толщина стенки трубы, м; Подставив данные, получим: Rm = 1,35∗10−7 3,14∙(0,800−0,014)∙0,014 = 32,07·10-7 (Ом*м) 2. Асфальтобитумное покрытие за довольно короткое время (несколько месяцев эксплуатации) теряет свои изоляционные свойства, поэтому принимаем удельное сопротивление изоляции R’и (в соответствии с таблицей 8). Переходное сопротивление изоляции на единицу длины трубопровода составляет: Rи = 2000 3,14∙0,800 = 796,18 (Ом*м) 3. Определяем коэффициент распределения тока: α = √32,07 · 10−7/796,18 = 6,35·10-5 (м-1 ) 4. Определяем эффективное сопротивление трубопровода: Rк = 1 2 · √32,07 · 10−7 ∙ 796,18 = 0,0253 (Ом) 5. Средний стационарный потенциал трубопровода составляет –0,55 В относительно медносульфатного электрода, защитный потенциал –0,85 В, а потенциал защиты в точке дренажа не может быть отрицательнее –1,2 В. Длина участка трубы, защищаемой отдельной станцией (удвоенный радиус защиты) равна: где: ΔEо – изменение потенциала в точке дренажа, В; ΔEm – разность между стационарным и защитными потенциалами, В.
