Блок цилиндров двигателя автомобиля ЗИЛ-508.1соединяется с гильзой цилиндров. Данное соединенидиаметра нижнего отверстия блока цилиндров под гильзимеет размер Н7 122 h7  . (Решение → 10684)

Заказ №39301

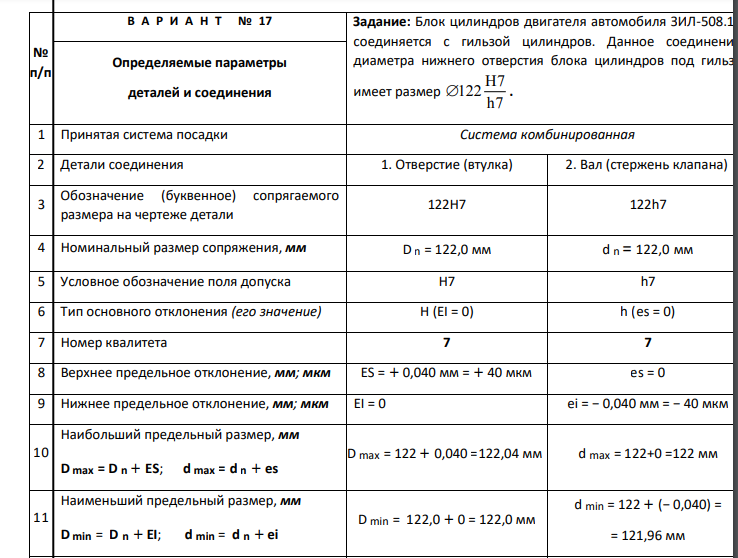

Блок цилиндров двигателя автомобиля ЗИЛ-508.1соединяется с гильзой цилиндров. Данное соединенидиаметра нижнего отверстия блока цилиндров под гильзимеет размер Н7 122 h7

Принятая система посадки Система комбинированная 2 Детали соединения 1. Отверстие (втулка) 2. Вал (стержень клапана) 3 Обозначение (буквенное) сопрягаемого размера на чертеже детали 122Н7 122h7 4 Номинальный размер сопряжения, мм D n = 122,0 мм d n = 122,0 мм 5 Условное обозначение поля допуска Н7 h7 6 Тип основного отклонения (его значение) Н (EI = 0) h (es = 0) 7 Номер квалитета 7 7 8 Верхнее предельное отклонение, мм; мкм ES = + 0,040 мм = + 40 мкм es = 0 9 Нижнее предельное отклонение, мм; мкм EI = 0 ei = − 0,040 мм = − 40 мкм 10 Наибольший предельный размер, мм D max = D n + ES; d max = d n + es D max = 122 + 0,040 =122,04 мм d max = 122+0 =122 мм 11 Наименьший предельный размер, мм D min = D n + EI; d min = d n + ei D min = 122,0 + 0 = 122,0 мм d min = 122 + (− 0,040) = = 121,96 мм 12 Допуск (на изготовление деталей), мкм ТD =│ES − EI│; Тd =│ es − ei│; ТD = D max − D min; Тd = d max − d min ТD = │+ 40 − 0│= 40 мкм ТD = 122,04 − 122,0 = 0,04 мм Тd =│0 − (−40)│= 40 мкм Тd = 122 −121,96 = 0,04 мм
