Дано: Номинальный диаметр: 16мм Предельные натяги: N(max)=37мкм и N(min) = 4мкм. Система посадки – сН система отверстия. (Решение → 3304)

Заказ №39301

Дано: Номинальный диаметр: 16мм Предельные натяги: N(max)=37мкм и N(min) = 4мкм. Система посадки – сН система отверстия.

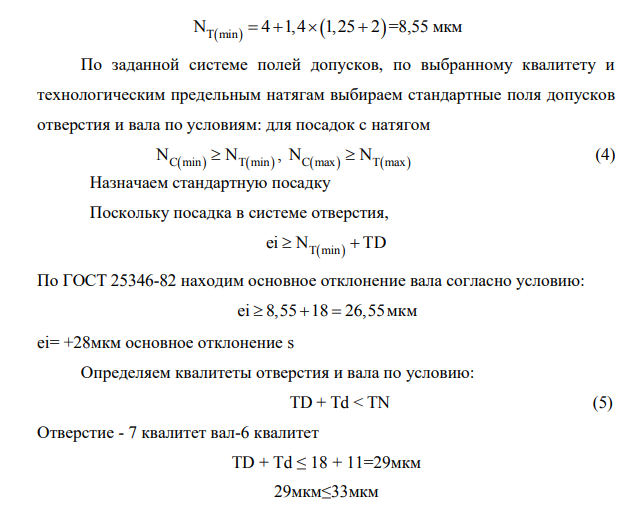

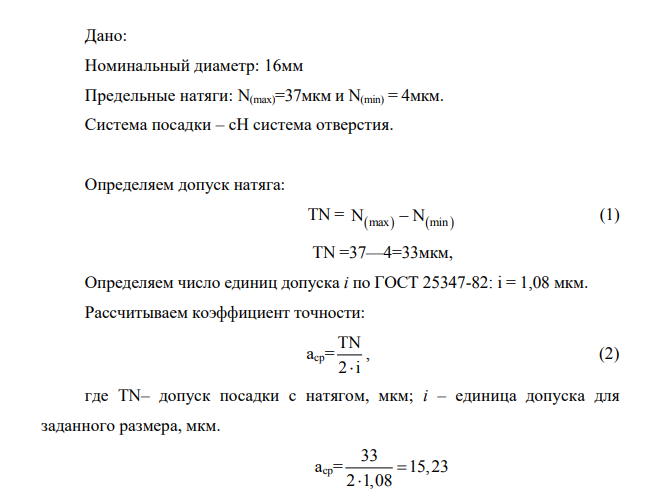

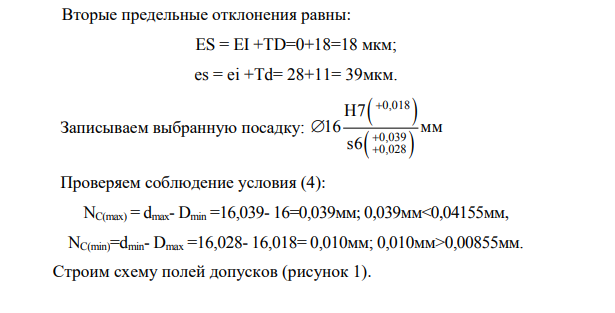

Определяем допуск натяга: TN = N N max min     (1) TN =37—4=33мкм, Определяем число единиц допуска i по ГОСТ 25347-82: i = 1,08 мкм. Рассчитываем коэффициент точности: аcp= TN 2 i , (2) где TN– допуск посадки с натягом, мкм; i – единица допуска для заданного размера, мкм. аcp= 33 15,23 2 1,08   Определяем квалитет точности по ГОСТ 25347-82. Данный коэффициент точности находится между 6 и 7 квалитетом точности аcp(IT6)=10, аcp (IT7)=16. Принимаем 6 квалитет точности для вала и 7 квалитет точности для отверстия. По ГОСТ 25347-82 определяем допуск 6 и 7 квалитета точности Td= 11 мкм TD = 18мкм Определяем шероховатость деталей соединения по формуле: RzD ≤ 0,125TD, Rzd ≤ 0,125Td, (3) Rzd=0,125·11= 1,375 мкм; RzD=0,125·18=2,25мкм Принимаем стандартные значения: Rzd=1,25мкм, RzD=2,0мкм Определяем предельные технологические натяги по формуле:      ZD Zd  N N 1,4 R R Т max max          zD zd  N N 1,4 R R Т min min     где NPmax , NPmin – расчетные предельные натяги;     N 37 1,4 1,25 2 41,55 Т max      мкм     N 4 1,4 1,25 2 Т min     =8,55 мкм По заданной системе полей допусков, по выбранному квалитету и технологическим предельным натягам выбираем стандартные поля допусков отверстия и вала по условиям: для посадок с натягом N N C min T min      , N N C max T max      (4) Назначаем стандартную посадку Поскольку посадка в системе отверстия, T min   ei N TD   По ГОСТ 25346-82 находим основное отклонение вала согласно условию: ei 8,55 18 26,55    мкм ei= +28мкм основное отклонение s Определяем квалитеты отверстия и вала по условию: TD + Td < TN (5) Отверстие - 7 квалитет вал-6 квалитет TD + Td ≤ 18 + 11=29мкм 29мкм≤33мкм Вторые предельные отклонения равны: ES = EI +TD=0+18=18 мкм; es = ei +Td= 28+11= 39мкм. Записываем выбранную посадку:     0,018 0,039 0,028 H7 16 мм s6     Проверяем соблюдение условия (4): NC(max) = dmax- Dmin =16,039- 16=0,039мм; 0,039мм0,00855мм. Строим схему полей допусков (рисунок 1). Рисунок 1 – Схема полей допусков посадки с натягом. Расчет посадки с натягом Рассчитаем посадку с натягом при механической запрессовке деталей, обеспечив наибольший запас прочности и надежности. Исходные данные для расчета представим в таблице 1. Таблица 1-Исходные данные для расчета № п/п Наименование величины Обознач ение Знач ение Размерн ость 1 Крутящий момент Мкр 250 Н·м 2. Осевая сила Ро 100 - 3. Номинальный диаметр соединения dн 50 мм 4. Внутренний диаметр вала d1 10 мм 5. Наружный диаметр шестерня d2 90 мм 6. Длина сопряжения L 50 мм 7. Материал втулки Ст.45 - - 8. Материал вала Ст 35 - -
