Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла с указанием шероховатости поверхностей и допустимых отклонений от геометрической формы. (Решение → 10627)

Заказ №39301

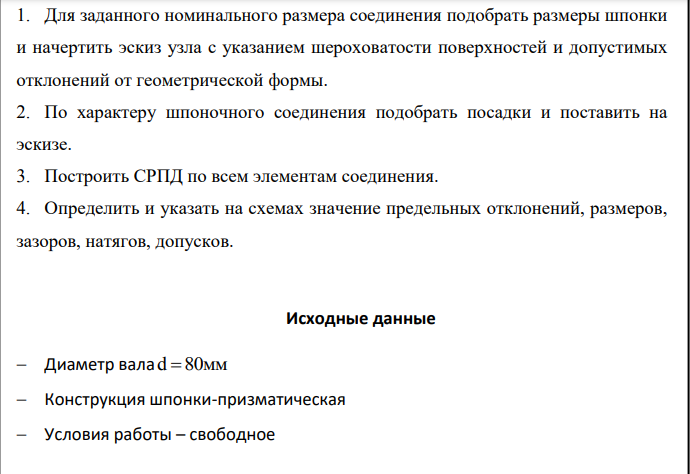

1. Для заданного номинального размера соединения подобрать размеры шпонки и начертить эскиз узла с указанием шероховатости поверхностей и допустимых отклонений от геометрической формы. 2. По характеру шпоночного соединения подобрать посадки и поставить на эскизе. 3. Построить СРПД по всем элементам соединения. 4. Определить и указать на схемах значение предельных отклонений, размеров, зазоров, натягов, допусков. Исходные данные  Диаметр вала d 80  мм  Конструкция шпонки-призматическая  Условия работы – свободное

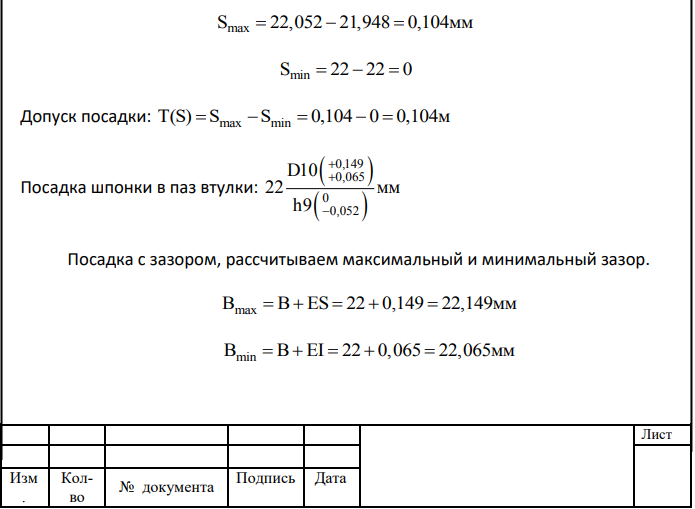

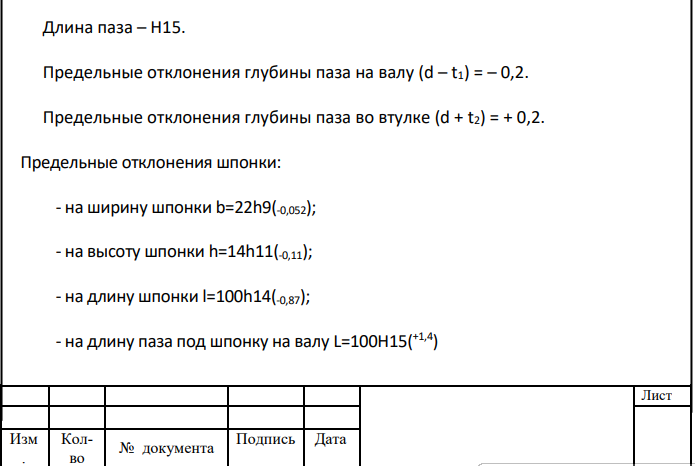

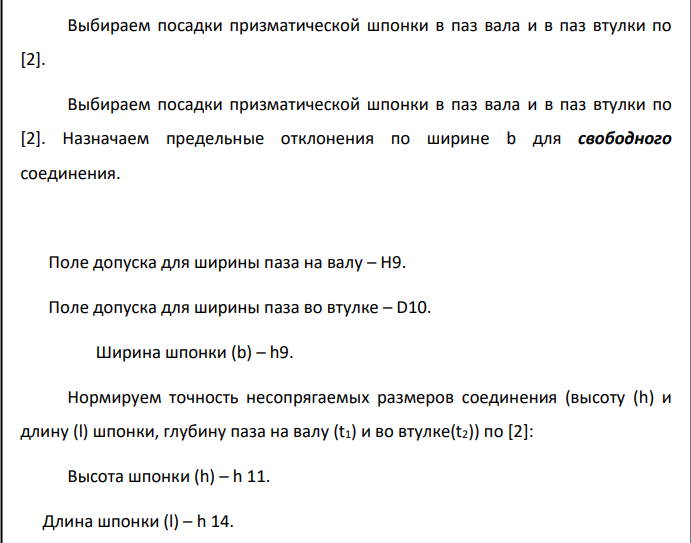

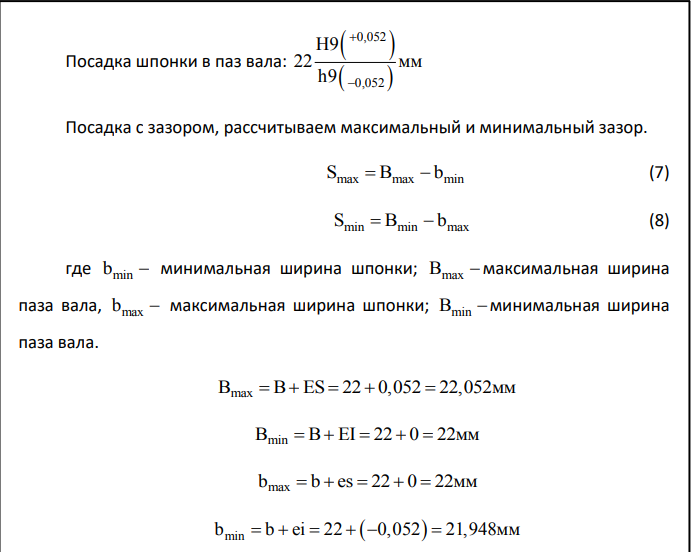

Найдем размеры шпоночного соединения по ГОСТ 23360-78. d=80 мм – диаметр вала; b=22 мм – ширина шпонки; h=14 мм – высота шпонки; l=63…250 мм – интервал длин шпонки, закрытый паз; t1=9+0,2 мм – глубина шпоночного паза с отклонением на валу; t2=5,4+0,2 мм - глубина шпоночного паза с отклонением во втулке. Лист Изм . Колво № документа Подпись Дата Выбираем посадки призматической шпонки в паз вала и в паз втулки по [2]. Выбираем посадки призматической шпонки в паз вала и в паз втулки по [2]. Назначаем предельные отклонения по ширине b для свободного соединения. Поле допуска для ширины паза на валу – Н9. Поле допуска для ширины паза во втулке – D10. Ширина шпонки (b) – h9. Нормируем точность несопрягаемых размеров соединения (высоту (h) и длину (l) шпонки, глубину паза на валу (t1) и во втулке(t2)) по [2]: Высота шпонки (h) – h 11. Длина шпонки (l) – h 14. Длина паза – Н15. Предельные отклонения глубины паза на валу (d – t1) = – 0,2. Предельные отклонения глубины паза во втулке (d + t2) = + 0,2. Предельные отклонения шпонки: - на ширину шпонки b=22h9(-0,052); - на высоту шпонки h=14h11(-0,11); - на длину шпонки l=100h14(-0,87); - на длину паза под шпонку на валу L=100H15(+1,4) Лист Изм . Колво № документа Подпись Дата Посадка шпонки в паз вала:     0,052 0,052 H9 22 мм h9   Посадка с зазором, рассчитываем максимальный и минимальный зазор. S B b max max min   (7) S B b min min max   (8) где min b  минимальная ширина шпонки; Bmax максимальная ширина паза вала, max b  максимальная ширина шпонки; Bmin минимальная ширина паза вала. B B ES 22 0,052 22,052 max      мм B B EI 22 0 22 min      мм max b b es 22 0 22      мм b b ei 22 0,052 21,948 min         мм S 22,052 21,948 0,104 max    мм S 22 22 0 min  Допуск посадки: Т(S) S S 0,104 0 0,104м      max min Посадка шпонки в паз втулки:     0,149 0,065 0 0,052 D10 22 мм h9    Посадка с зазором, рассчитываем максимальный и минимальный зазор. B B ES 22 0,149 22,149 max      мм B B EI 22 0,065 22,065 min      мм
