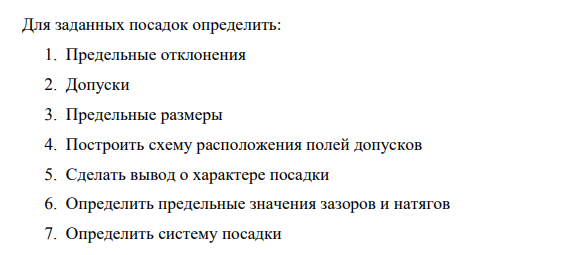

Для заданных посадок определить: 1. Предельные отклонения 2. Допуски 3. Предельные размеры 4. Построить схему расположения полей допусков 5. Сделать вывод о характере посадки 6. Определить предельные значения зазоров и натягов 7. Определить систему посадки Расчет посадки Н7 220 g6  . (Решение → 3296)

Заказ №39301

Для заданных посадок определить: 1. Предельные отклонения 2. Допуски 3. Предельные размеры 4. Построить схему расположения полей допусков 5. Сделать вывод о характере посадки 6. Определить предельные значения зазоров и натягов 7. Определить систему посадки Расчет посадки Н7 220 g6  .

Данная посадка в системе отверстия. Так как основное отклонение отверстия Н. В соответствии с ГОСТ 25347-89 определяем предельные отклонения вала и отверстия. Нижнее отклонение отверстия EI 0  мм Верхнее отклонение отверстия ES 46     мкм 0,046мм Верхнее отклонение вала es 15     мкм 0,015мм Нижнее отклонение вала ei 44     мкм 0,044мм Определим допуск отверстия и допуск вала: Допуск отверстия TD ES EI 0,046 0 0,046      мм Допуск вала Td es ei 0,015 ( 0,044) 0,029        мм Запишем посадку     0,046 0,015 0,044 Н7 220 g6     Определим предельные размеры отверстия и вала D D ES 220 0,046 220,046 max      мм D D EI 220 0 220 min      мм
