Два гальванических элемента, имеющих ЭДС E1 = 1.5 В, E2 = 1.6 В и внутренние сопротивления r1 = 0.60 Ом, r2 = 0.40 Ом, соединены разноименными полюсами (рис.15.3). Пренебрегая сопротивлением соединительных проводов, определите разность потенциалов на зажимах элементов. (Решение → 38475)

Заказ №38691

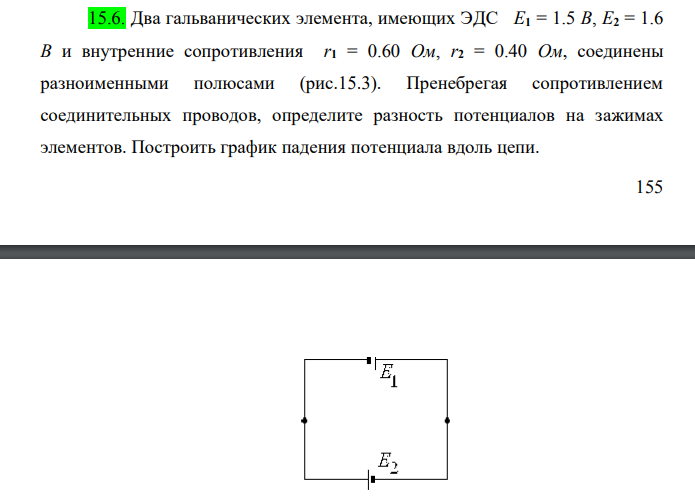

Два гальванических элемента, имеющих ЭДС E1 = 1.5 В, E2 = 1.6 В и внутренние сопротивления r1 = 0.60 Ом, r2 = 0.40 Ом, соединены разноименными полюсами (рис.15.3). Пренебрегая сопротивлением соединительных проводов, определите разность потенциалов на зажимах элементов. Построить график падения потенциала вдоль цепи. 156 Дано:

Решение:

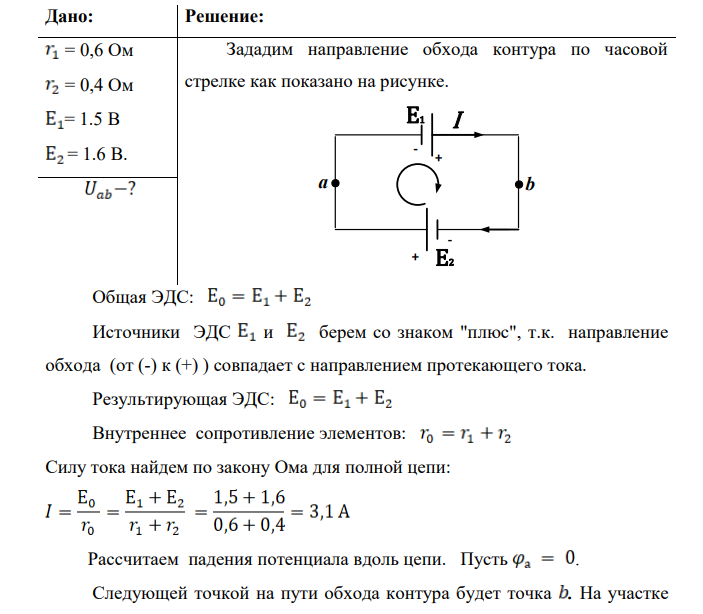

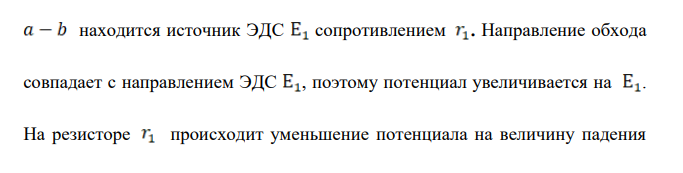

= 0,6 Ом = 0,4 Ом = 1.5 В = 1.6 В. Зададим направление обхода контура по часовой стрелке как показано на рисунке. a E1 E2 + + - - I • • b Общая ЭДС: Источники ЭДС и берем со знаком "плюс", т.к. направление обхода (от (-) к (+) ) совпадает с направлением протекающего тока. Результирующая ЭДС: Внутреннее сопротивление элементов: Силу тока найдем по закону Ома для полной цепи: Рассчитаем падения потенциала вдоль цепи. Пусть . Следующей точкой на пути обхода контура будет точка . На участке находится источник ЭДС сопротивлением . Направление обхода совпадает с направлением ЭДС , поэтому потенциал увеличивается на . На резисторе происходит уменьшение потенциала на величину падения
