Два источника тока с ЭДС 4 В и 3 В и внутренними сопротивлениями 0,5 Ом и 0,4 Ом соответственно, включены параллельно сопротивлению 2 Ом. Определите силу тока через это сопротивление. (Решение → 3653)

Заказ №38697

Два источника тока с ЭДС 4 В и 3 В и внутренними сопротивлениями 0,5 Ом и 0,4 Ом соответственно, включены параллельно сопротивлению 2 Ом. Определите силу тока через это сопротивление.

Решение.

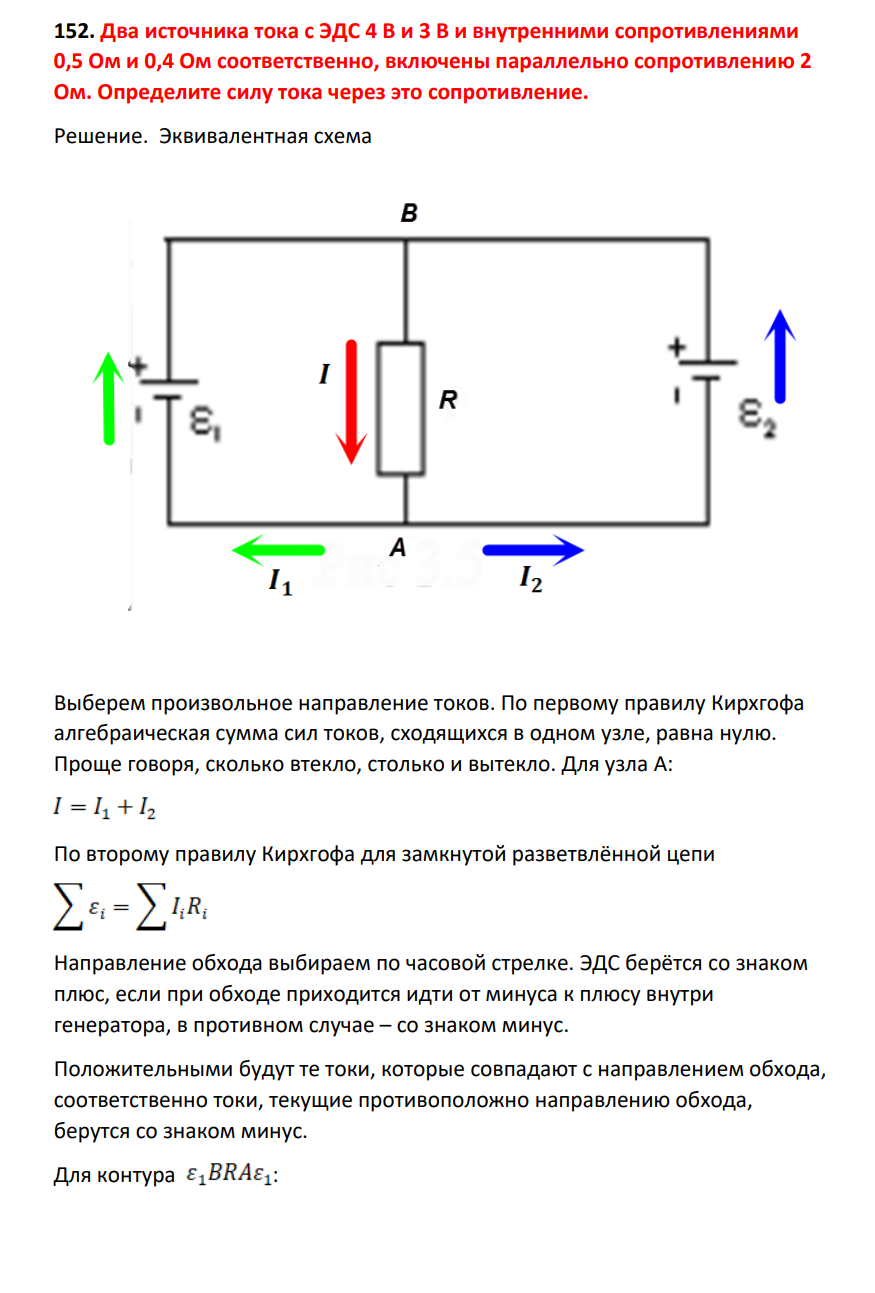

Эквивалентная схема Выберем произвольное направление токов. По первому правилу Кирхгофа алгебраическая сумма сил токов, сходящихся в одном узле, равна нулю. Проще говоря, сколько втекло, столько и вытекло. Для узла А: По второму правилу Кирхгофа для замкнутой разветвлённой цепи Направление обхода выбираем по часовой стрелке. ЭДС берётся со знаком плюс, если при обходе приходится идти от минуса к плюсу внутри генератора, в противном случае – со знаком минус. Положительными будут те токи, которые совпадают с направлением обхода, соответственно токи, текущие противоположно направлению обхода, берутся со знаком минус. Для контура
