Графически изобразить, определить вид и рассчитать посадки. 3.1 С помощью таблиц ЕСДП определить предельные отклонения в заданных соединениях. 3.2 Графически изобразить посадку, указав условные и числовые значения отклонении, номинальный размер, единицу измерения, зазоры или натяги. Исходные данные Посадка - Ø 15 H6/n6 (Решение → 1301)
Заказ №39301

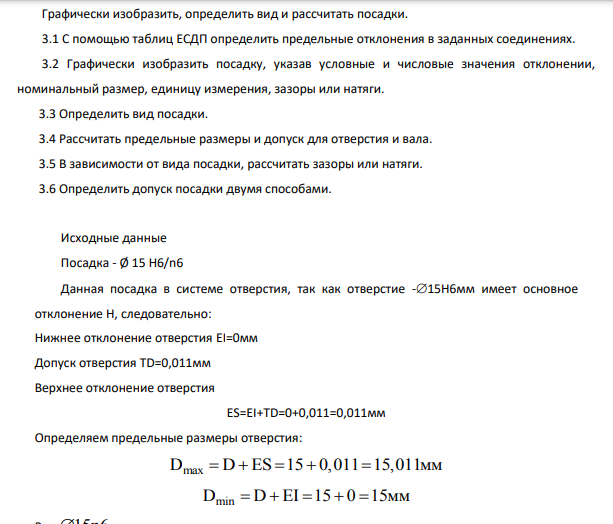

Графически изобразить, определить вид и рассчитать посадки. 3.1 С помощью таблиц ЕСДП определить предельные отклонения в заданных соединениях. 3.2 Графически изобразить посадку, указав условные и числовые значения отклонении, номинальный размер, единицу измерения, зазоры или натяги. 3.3 Определить вид посадки. 3.4 Рассчитать предельные размеры и допуск для отверстия и вала. 3.5 В зависимости от вида посадки, рассчитать зазоры или натяги. 3.6 Определить допуск посадки двумя способами. Исходные данные Посадка - Ø 15 H6/n6

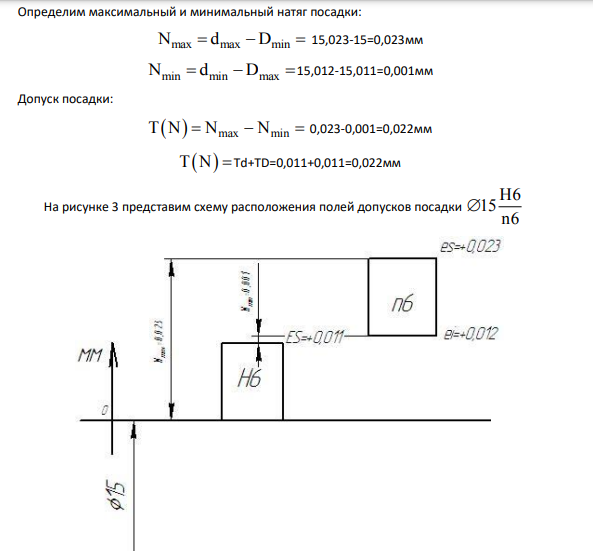

Данная посадка в системе отверстия, так как отверстие -15Н6мм имеет основное отклонение Н, следовательно: Нижнее отклонение отверстия EI=0мм Допуск отверстия TD=0,011мм Верхнее отклонение отверстия ES=EI+TD=0+0,011=0,011мм Определяем предельные размеры отверстия: D D ES 15 0,011 15,011 max мм D D EI 15 0 15 min мм Вал 15n6 Определяем величину основного отклонения n: es=23мкм=+0,023мм Допуск вала по 6 квалитету для размера 15 составляет: Td=11мкм=0,011мм Нижнее отклонение: ei=es-Td=0,023-0,011=0,012мм Определим предельные размеры вала: max d d es 15+0,023=15,023мм min d d ei 15+0,012=15,012мм Посадка Ø 15 H6/n6-посадка с натягом. 79 79 Определим максимальный и минимальный натяг посадки: N d D max max min 15,023-15=0,023мм N d D min min max 15,012-15,011=0,001мм Допуск посадки: T N N N max min 0,023-0,001=0,022мм T N Td+TD=0,011+0,011=0,022мм На рисунке 3 представим схему расположения полей допусков посадки H6 15 n6 Рисунок 3- Схема расположения полей допусков посадки H6 15 n6 Посадка Ø 6 H6/k6 Данная посадка в системе отверстия, так как отверстие -6Н6мм имеет основное отклонение Н, следовательно:
