К трем параллельно соединенным источникам тоока с ЭДС E1 = 2 В, E2 = 3 В, E3 = 1 В и внутренними сопротивлениями r1 = 6 Ом, r2 = 5 Ом, r3= 7 Ом соответственно присоединена внешняя нагрузка сопротивлением R (рис. 8). Найти силу тока I через сопротивление нагрузки и КПД η батареи источников. 9 R  0.8 Ом (Решение → 3545)

Заказ №38697

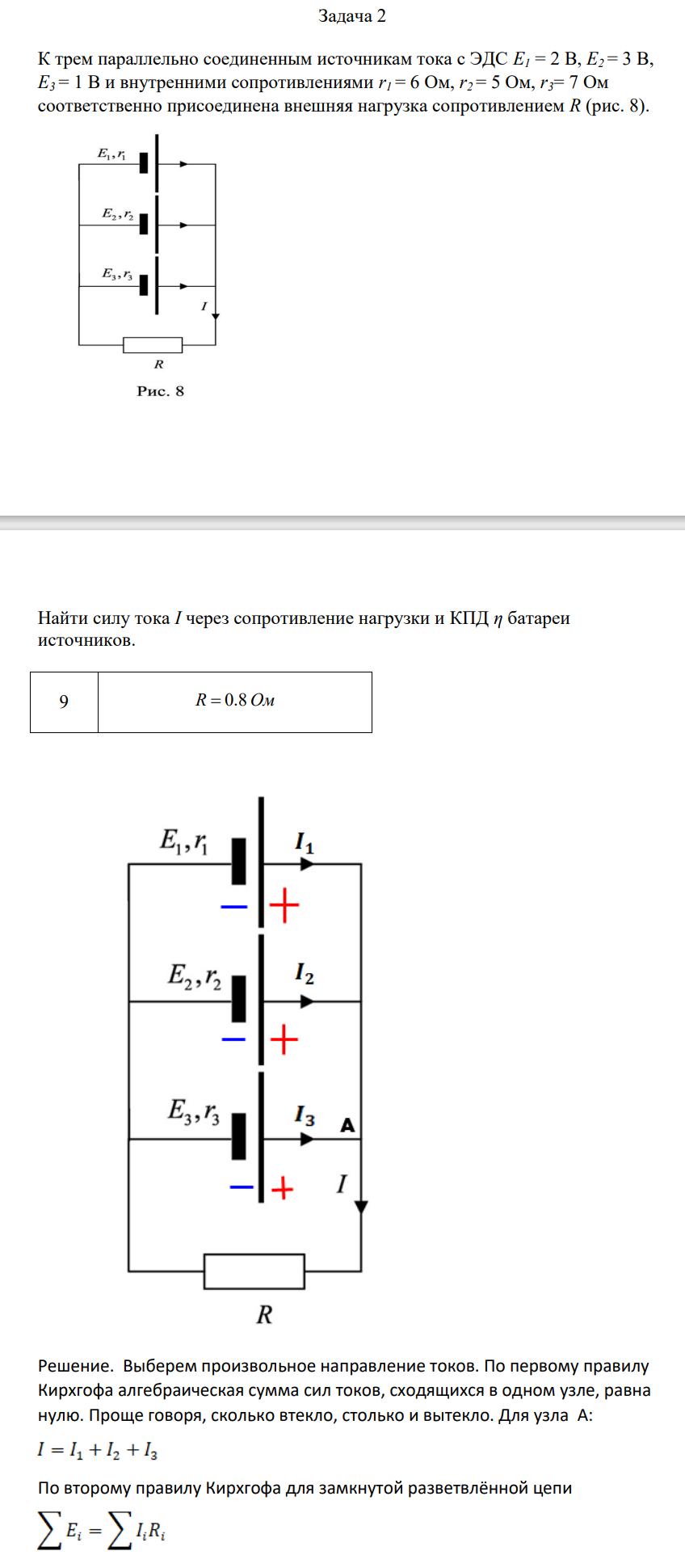

К трем параллельно соединенным источникам тока с ЭДС E1 = 2 В, E2 = 3 В, E3 = 1 В и внутренними сопротивлениями r1 = 6 Ом, r2 = 5 Ом, r3= 7 Ом соответственно присоединена внешняя нагрузка сопротивлением R (рис. 8). Найти силу тока I через сопротивление нагрузки и КПД η батареи источников. 9 R  0.8 Ом

Решение.

Выберем произвольное направление токов. По первому правилу Кирхгофа алгебраическая сумма сил токов, сходящихся в одном узле, равна нулю. Проще говоря, сколько втекло, столько и вытекло. Для узла А: По второму правилу Кирхгофа для замкнутой разветвлённой цепи
