На приведенной диаграмме состояния системы (номер рисунка на диаграмме соответствует номеру варианта): 1. Рассчитайте формулы химических соединений (Решение → 45263)

Заказ №76443

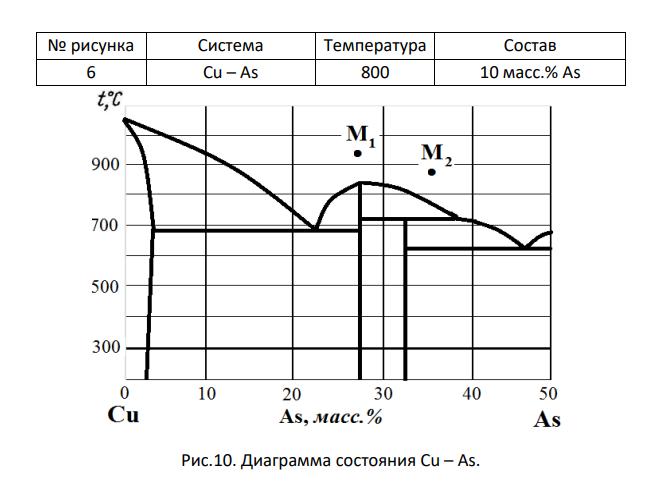

На приведенной диаграмме состояния системы (номер рисунка на диаграмме соответствует номеру варианта): 1. Рассчитайте формулы химических соединений. 2. Укажите смысл всех полей, линий и характерных точек. 3. Рассмотрите процесс охлаждения расплава, заданного точками М1 и М2 (определите, что происходит в данной точке, определите число фаз и число степеней свободы в точке). Результаты представьте в виде таблицы. 4. Постройте кривые охлаждения из точек М1 и М2. 5. Определите соотношение фаз по правилу рычага при заданных температуре и составе системы. 6. При заданных температуре и составе системы рассчитайте массы равновесных фаз, полученных из 500 г первоначального состава. № рисунка Система Температура , ºС Состав 6 Cu – As 800 10 масс.% As Рис.10. Диаграмма состояния Cu – As

Решение:

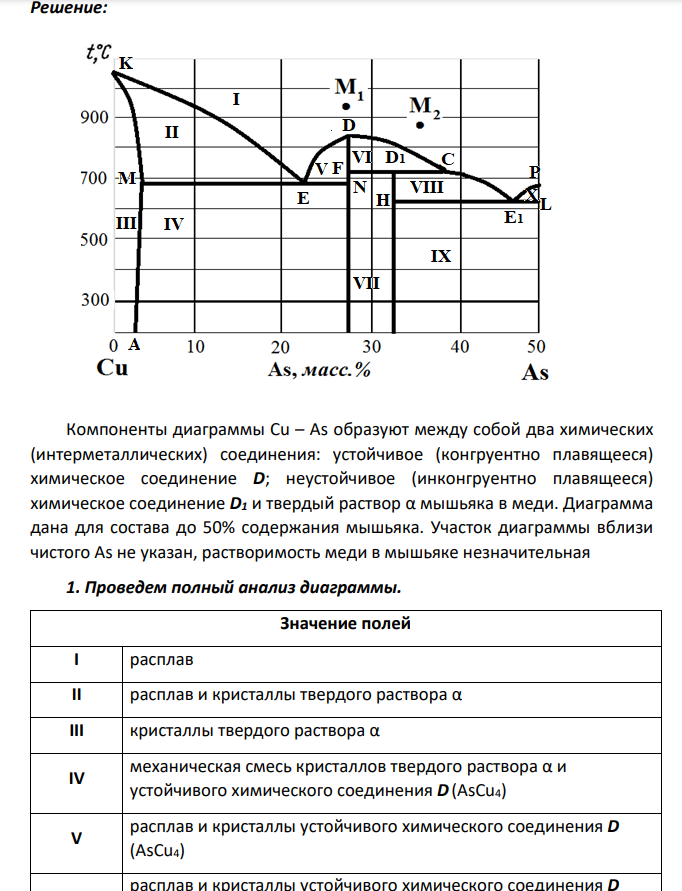

Компоненты диаграммы Cu – As образуют между собой два химических (интерметаллических) соединения: устойчивое (конгруентно плавящееся) химическое соединение D; неустойчивое (инконгруентно плавящееся) химическое соединение D1 и твердый раствор α мышьяка в меди. Диаграмма дана для состава до 50% содержания мышьяка. Участок диаграммы вблизи чистого As не указан, растворимость меди в мышьяке незначительная 1. Проведем полный анализ диаграммы. Значение полей I расплав II расплав и кристаллы твердого раствора α III кристаллы твердого раствора α IV механическая смесь кристаллов твердого раствора α и устойчивого химического соединения D(AsCu4) V расплав и кристаллы устойчивого химического соединения D (AsCu4) VI расплав и кристаллы устойчивого химического соединения D (AsCu4)
