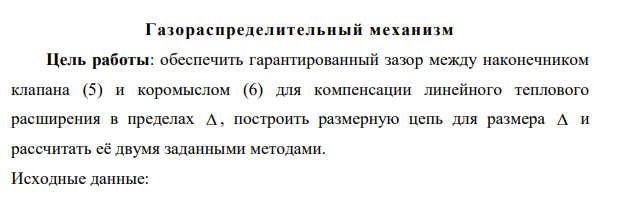

Обеспечить гарантированный зазор между наконечником клапана (5) и коромыслом (6) для компенсации линейного теплового расширения в пределах , построить размерную цепь для размера и рассчитать её двумя заданными методами. (Решение → 877)
Заказ №39301

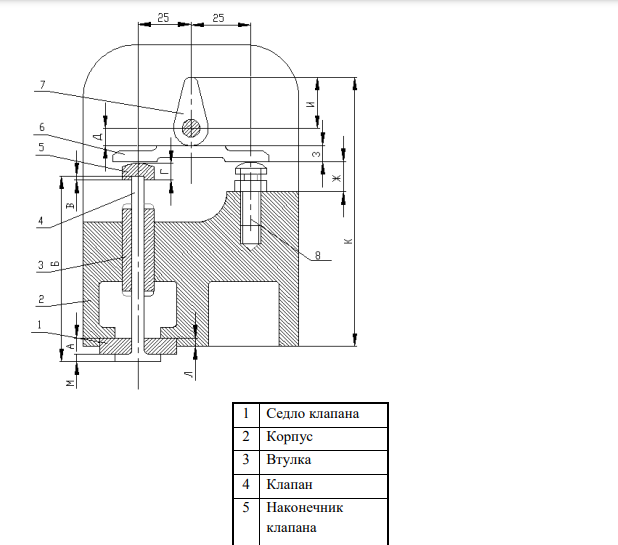

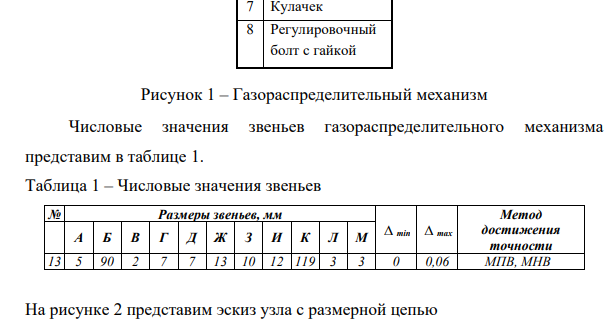

Обеспечить гарантированный зазор между наконечником клапана (5) и коромыслом (6) для компенсации линейного теплового расширения в пределах , построить размерную цепь для размера и рассчитать её двумя заданными методами. Исходные данные: 205 Рисунок 1 – Газораспределительный механизм Числовые значения звеньев газораспределительного механизма представим в таблице 1. Таблица 1 – Числовые значения звеньев № Размеры звеньев, мм min max Метод достижения точности А Б В Г Д Ж З И К Л М 13 5 90 2 7 7 13 10 12 119 3 3 0 0,06 МПВ, МНВ На рисунке 2 представим эскиз узла с размерной цепью 1 Седло клапана 2 Корпус 3 Втулка 4 Клапан 5 Наконечник клапана 6 Коромысло 7 Кулачек 8 Регулировочный болт с гайкой

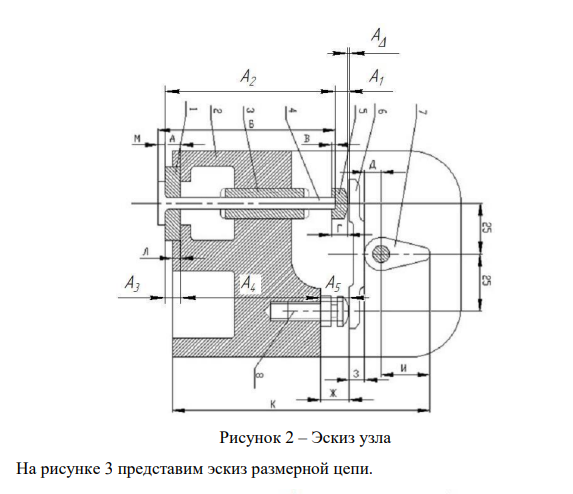

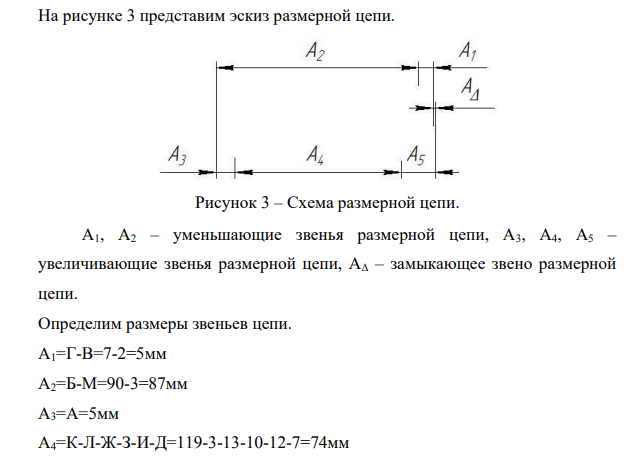

Числовые значения звеньев газораспределительного механизма представим в таблице 1. Таблица 1 – Числовые значения звеньев № Размеры звеньев, мм min max Метод достижения точности А Б В Г Д Ж З И К Л М 13 5 90 2 7 7 13 10 12 119 3 3 0 0,06 МПВ, МНВ На рисунке 2 представим эскиз узла с размерной цепью 1 Седло клапана 2 Корпус 3 Втулка 4 Клапан 5 Наконечник клапана 6 Коромысло 7 Кулачек 8 Регулировочный болт с гайкой 206 Рисунок 2 – Эскиз узла На рисунке 3 представим эскиз размерной цепи. Рисунок 3 – Схема размерной цепи. А1, А2 – уменьшающие звенья размерной цепи, А3, А4, А5 – увеличивающие звенья размерной цепи, АΔ – замыкающее звено размерной цепи. Определим размеры звеньев цепи. А1=Г-В=7-2=5мм А2=Б-М=90-3=87мм А3=А=5мм А4=К-Л-Ж-З-И-Д=119-3-13-10-12-7=74мм А5=Ж=13мм Максимальное значение замыкающего звена АΔmax=0,06мм Минимальное значение замыкающего звена АΔmin=0 Допуск исходного звена равен: ТАΔ= АΔmax - АΔmin; ТАΔ=0,06-0=0,06 мм. Определим номинальный размер замыкающего звена АΔ= m 1 i i i 1 A ; АΔ= А А А А А 1 2 3 4 5 . АΔ=-5-87+5+74+13=0 Таким образом, номинальные размеры составляющих звеньев назначены верно. Определяем предельные отклонения замыкающего звена: ESAΔ=АΔmax- АΔ =0,06-0=0,06 мм; EIAΔ=АΔmin- АΔ =0 мм.
