Обозначение на чертежах прямобочных шлицевых соединений валов и втулок должно содержать: (Решение → 2731)

Заказ №39301

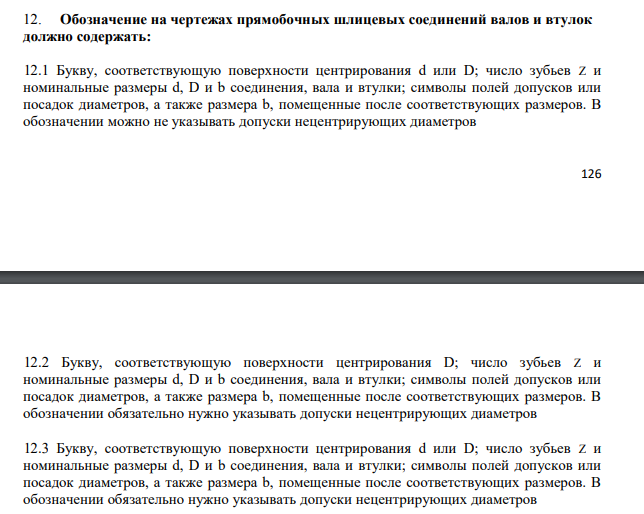

Обозначение на чертежах прямобочных шлицевых соединений валов и втулок должно содержать: 12.1 Букву, соответствующую поверхности центрирования d или D; число зубьев Z и номинальные размеры d, D и b соединения, вала и втулки; символы полей допусков или посадок диаметров, а также размера b, помещенные после соответствующих размеров. В обозначении можно не указывать допуски нецентрирующих диаметров 127 12.2 Букву, соответствующую поверхности центрирования D; число зубьев Z и номинальные размеры d, D и b соединения, вала и втулки; символы полей допусков или посадок диаметров, а также размера b, помещенные после соответствующих размеров. В обозначении обязательно нужно указывать допуски нецентрирующих диаметров 12.3 Букву, соответствующую поверхности центрирования d или D; число зубьев Z и номинальные размеры d, D и b соединения, вала и втулки; символы полей допусков или посадок диаметров, а также размера b, помещенные после соответствующих размеров. В обозначении обязательно нужно указывать допуски нецентрирующих диаметров
