Опишите процесс ручной дуговой сварки. Области применения (Решение → 2583)

Заказ №39301

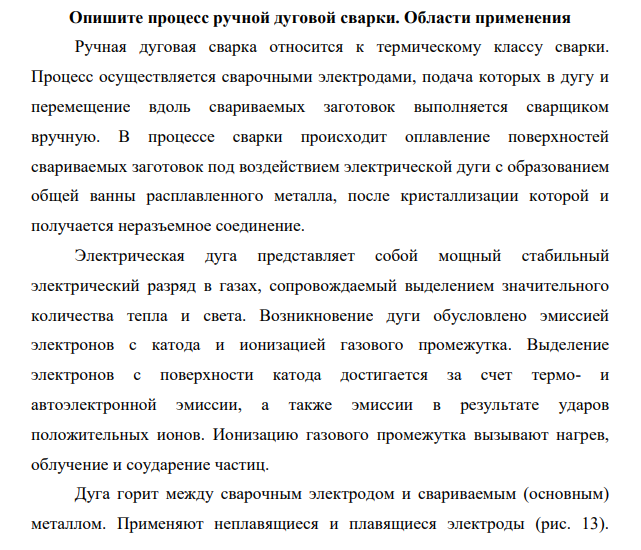

Опишите процесс ручной дуговой сварки. Области применения

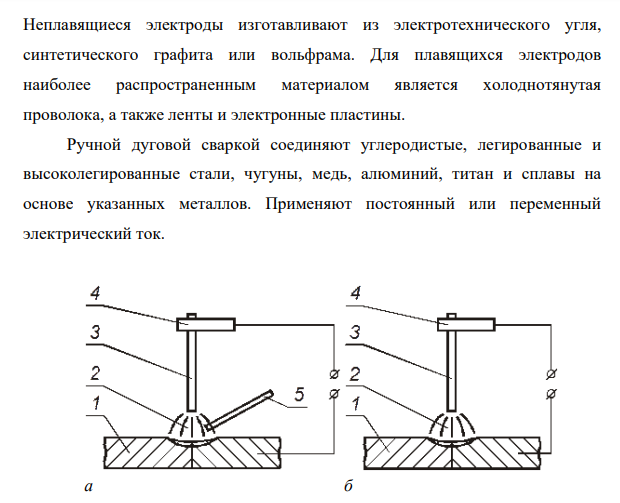

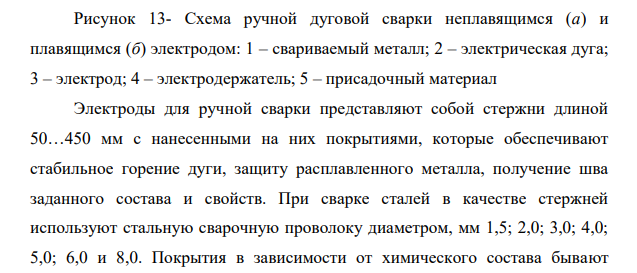

Ручная дуговая сварка относится к термическому классу сварки. Процесс осуществляется сварочными электродами, подача которых в дугу и перемещение вдоль свариваемых заготовок выполняется сварщиком вручную. В процессе сварки происходит оплавление поверхностей свариваемых заготовок под воздействием электрической дуги с образованием общей ванны расплавленного металла, после кристаллизации которой и получается неразъемное соединение. Электрическая дуга представляет собой мощный стабильный электрический разряд в газах, сопровождаемый выделением значительного количества тепла и света. Возникновение дуги обусловлено эмиссией электронов с катода и ионизацией газового промежутка. Выделение электронов с поверхности катода достигается за счет термо- и автоэлектронной эмиссии, а также эмиссии в результате ударов положительных ионов. Ионизацию газового промежутка вызывают нагрев, облучение и соударение частиц. Дуга горит между сварочным электродом и свариваемым (основным) металлом. Применяют неплавящиеся и плавящиеся электроды (рис. 13). 285 285 Неплавящиеся электроды изготавливают из электротехнического угля, синтетического графита или вольфрама. Для плавящихся электродов наиболее распространенным материалом является холоднотянутая проволока, а также ленты и электронные пластины. Ручной дуговой сваркой соединяют углеродистые, легированные и высоколегированные стали, чугуны, медь, алюминий, титан и сплавы на основе указанных металлов. Применяют постоянный или переменный электрический ток. Неплавящиеся электроды изготавливают из электротехнического угля, синтетического графита или вольфрама. Для плавящихся электродов наиболее распространенным материалом является холоднотянутая проволока, а также ленты и электронные пластины. Ручной дуговой сваркой соединяют углеродистые, легированные и высоколегированные стали, чугуны, медь, алюминий, титан и сплавы на основе указанных металлов. Применяют постоянный или переменный электрический ток. а б Рисунок 13- Схема ручной дуговой сварки неплавящимся (а) и плавящимся (б) электродом: 1 – свариваемый металл; 2 – электрическая дуга; 3 – электрод; 4 – электродержатель; 5 – присадочный материал Электроды для ручной сварки представляют собой стержни длиной 50…450 мм с нанесенными на них покрытиями, которые обеспечивают стабильное горение дуги, защиту расплавленного металла, получение шва заданного состава и свойств. При сварке сталей в качестве стержней используют стальную сварочную проволоку диаметром, мм 1,5; 2,0; 3,0; 4,0; 5,0; 6,0 и 8,0. Покрытия в зависимости от химического состава бывают
