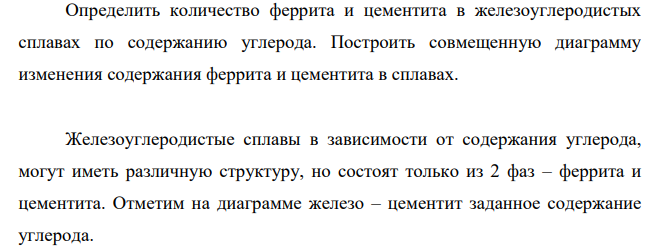

Определить количество феррита и цементита в железоуглеродистых сплавах по содержанию углерода. Построить совмещенную диаграмму изменения содержания феррита и цементита в сплавах.

Железоуглеродистые сплавы в зависимости от содержания углерода, могут иметь различную структуру, но состоят только из 2 фаз – феррита и цементита. Отметим на диаграмме железо – цементит заданное содержание углерода.

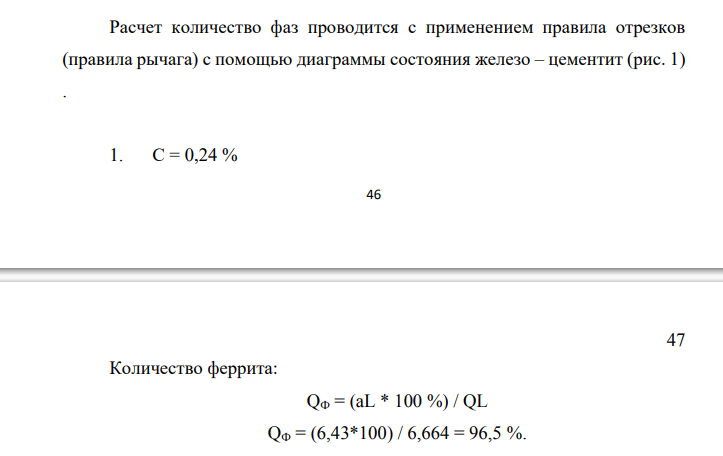

Расчет количество фаз проводится с применением правила отрезков (правила рычага) с помощью диаграммы состояния железо – цементит (рис. 1) .

1.. С = 0,24 %

Количество феррита: QФ = (aL * 100 %) / QL QФ = (6,43*100) / 6,664 = 96,5 %.

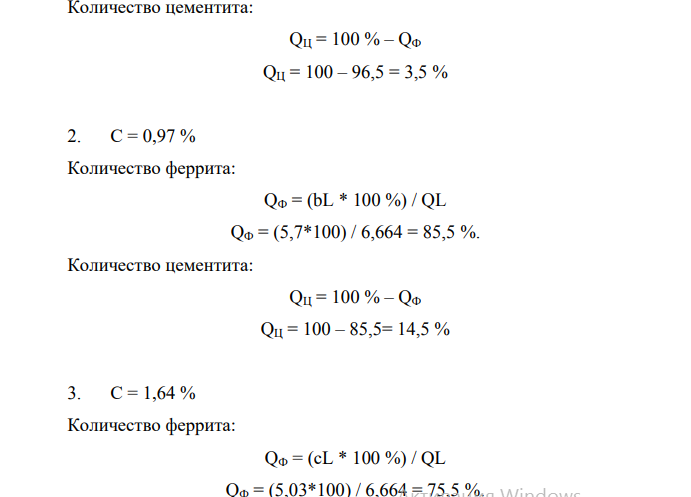

Количество цементита: QЦ = 100 % – QФ QЦ = 100 – 96,5 = 3,5 %

2. С = 0,97 %

Количество феррита: QФ = (bL * 100 %) / QL QФ = (5,7*100) / 6,664 = 85,5 %.

Количество цементита: QЦ = 100 % – QФ QЦ = 100 – 85,5= 14,5 %

3. С = 1,64 %

Количество феррита: QФ = (сL * 100 %) / QL QФ = (5,03*100) / 6,664 = 75,5 %.

Количество цементита: QЦ = 100 % – QФ QЦ = 100 – 75,5 = 24,5 %.
