Расшифровать условное обозначение резьбы. Рассчитать предельные размеры, допуск, зазор. Изобразить профиль гайки и профиль болта с нанесением всех рассчитанных параметров. Исходные данные 8H M8 9g8g (Решение → 2543)
Заказ №39301

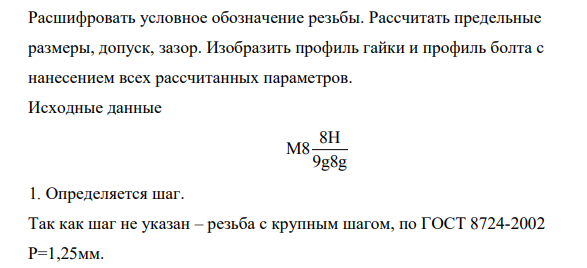

Расшифровать условное обозначение резьбы. Рассчитать предельные размеры, допуск, зазор. Изобразить профиль гайки и профиль болта с нанесением всех рассчитанных параметров. Исходные данные 8H M8 9g8g

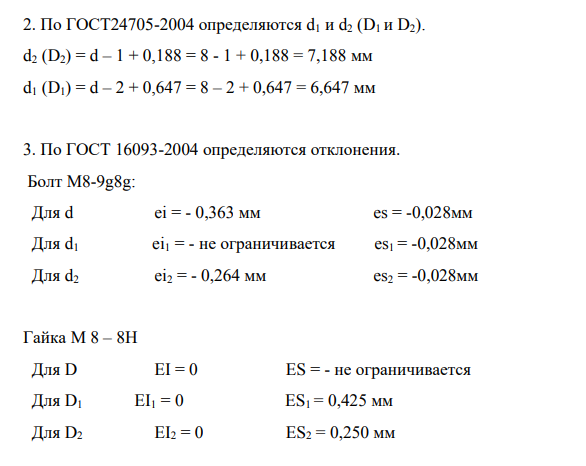

1. Определяется шаг. Так как шаг не указан – резьба с крупным шагом, по ГОСТ 8724-2002 Р=1,25мм. 306 306 2. По ГОСТ24705-2004 определяются d1 и d2 (D1 и D2). d2 (D2) = d – 1 + 0,188 = 8 - 1 + 0,188 = 7,188 мм d1 (D1) = d – 2 + 0,647 = 8 – 2 + 0,647 = 6,647 мм 3. По ГОСТ 16093-2004 определяются отклонения. Болт М8-9g8g: Для d ei = - 0,363 мм es = -0,028мм Для d1 ei1 = - не ограничивается es1 = -0,028мм Для d2 ei2 = - 0,264 мм es2 = -0,028мм Гайка М 8 – 8Н Для D EI = 0 ES = - не ограничивается Для D1 EI1 = 0 ES1 = 0,425 мм Для D2 EI2 = 0 ES2 = 0,250 мм
